เกตวาล์ว (Gate Valve) คืออะไร — หลักการทำงาน ประเภท และการใช้งานในโรงงาน

ในบรรดาวาล์วลดแรงดันและวาล์วควบคุมทิศทางหลากหลายรูปแบบที่เดินสลับซับซ้อนอยู่ในโรงงานอุตสาหกรรม มีวาล์วอยู่ประเภทหนึ่งที่จัดว่าเป็นวาล์วพื้นฐานที่สำคัญที่สุด และถูกติดตั้งมากที่สุดเป็นอันดับต้นๆ ในระบบท่อส่งน้ำและของเหลว นั่นคือ “วาล์วประตูน้ำ” หรือที่วิศวกรเรียกกันติดปากในชื่อภาษาอังกฤษว่า Gate Valve

แม้จะเป็นอุปกรณ์ที่พบเห็นได้ทั่วไป แต่สำหรับช่างเทคนิคหรือฝ่ายจัดซื้อมือใหม่ หลายคนอาจยังสงสัยว่าจริงๆ แล้ว เกตวาล์ว (Gate Valve) คืออะไร มีกลไกการทำงานภายในอย่างไร และทำไมในบางกระบวนการผลิตจึงห้ามใช้เปลี่ยนไปใช้บอลวาล์วแทน บทความนี้จะพาทุกท่านไปไขข้อข้องใจ เจาะลึกตั้งแต่หลักการทำงาน โครงสร้างประเภทต่างๆ ไปจนถึงวิธีเลือกใช้งานในโรงงานอย่างถูกต้องและปลอดภัย

เกตวาล์ว (Gate Valve) คืออะไร และมีบทบาทอย่างไรในระบบท่อ?

หากจะอธิบายให้เข้าใจง่ายที่สุด เกตวาล์ว (Gate Valve) คืออะไร คำตอบคือ วาล์วอุตสาหกรรมประเภทหนึ่งที่ออกแบบมาเพื่อทำหน้าที่ “เปิดสุด หรือ ปิดสนิท” (On-Off Service) เพื่อตัดแยกกระบวนการไหลหรือกั้นของไหลในท่อไม่ให้วิ่งผ่าน (Isolating Valve) โดยชื่อของมันถูกตั้งตามลักษณะของแผ่นกั้นภายในที่มีลักษณะคล้าย “ประตูเมือง” หรือ “บานเกต” ที่จะเลื่อนขึ้น-ลงในแนวตั้งฉากกับทิศทางการไหลของน้ำ

จุดเด่นที่ทำให้เกตวาล์วเป็นที่นิยมอย่างมหาศาลในโรงงานคือ เมื่อวาล์วถูกหมุนเปิดจนสุด แผ่นลิ้นวาล์วจะถูกยกขึ้นไปเก็บไว้ในส่วนบนของตัวเรือน (Bonnet) แบบร้อยเปอร์เซ็นต์ ทำให้ช่องทางเดินของไหลภายในวาล์วโล่งเตียน ไม่มีสิ่งใดมากีดขวาง ส่งผลให้ของเหลวไหลผ่านได้อย่างเต็มที่ มีอัตราแรงดันตกคร่อม (Pressure Drop) น้อยมาก และช่วยประหยัดพลังงานในการทำงานของปั๊มน้ำได้ดีกว่าวาล์วชนิดอื่น

เจาะลึกหลักการทำงานของ เกตวาล์ว (Gate Valve)

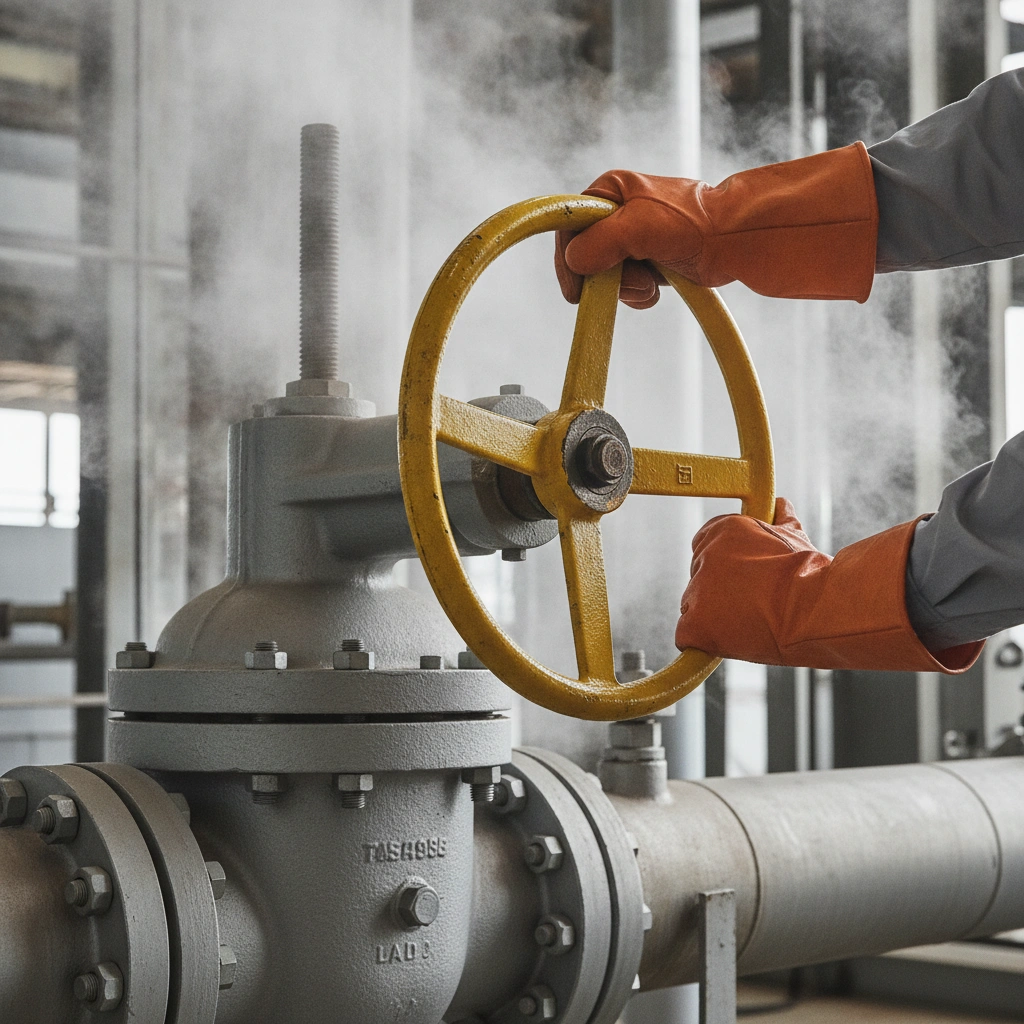

กลไกและ หลักการทำงาน เกตวาล์ว นั้นขับเคลื่อนด้วยระบบเกลียวที่เรียบง่ายแต่ทรงพลัง เมื่อผู้ปฏิบัติงานทำการหมุน “พวงมาลัย” (Handwheel) ที่อยู่ด้านบน พลังงานจากการหมุนจะถูกส่งผ่านไปที่ “ก้านวาล์ว” (Stem) เพื่อแปลงเป็นการเคลื่อนที่ในแนวดิ่ง

• ขั้นตอนการปิดวาล์ว: เมื่อหมุนพวงมาลัยตามเข็มนาฬิกา ก้านวาล์วจะดัน “ลิ้นวาล์ว” (Wedge หรือ Gate) ให้เลื่อนต่ำลงมาจนสุด ขัดเข้ากับ “บ่ารับวาล์ว” (Seat) ที่อยู่ขนาบทั้งสองข้างอย่างแนบสนิท เพื่อบล็อกไม่ให้ของเหลวไหลผ่าน

• ขั้นตอนการเปิดวาล์ว: เมื่อหมุนพวงมาลัยทวนเข็มนาฬิกา ก้านวาล์วจะดึงลิ้นวาล์วขึ้นด้านบน ปลดล็อกช่องทางไหลให้เปิดออก

เนื่องจากกลไกของเกตวาล์วเป็นการเลื่อนแผ่นลิ้นตัดผ่านกระแสการไหลทีละน้อย ทำให้มันต้องใช้เวลาหมุนหลายรอบกว่าจะปิดสนิท ซึ่งข้อดีแฝงของระบบนี้คือ ช่วยลดความเร็วในการหยุดไหลของน้ำ ป้องกันการเกิดแรงกระแทกในเส้นท่อ หรือ ปรากฏการณ์ค้อนน้ำ (Water Hammer) ได้เป็นอย่างดี

ประเภทของ เกตวาล์ว (Gate Valve) ที่นิยมใช้ในโรงงาน

ในการระบุสเปกเพื่อใช้งาน วาล์วชนิดนี้สามารถแบ่งแยกย่อยออกตามลักษณะสถาปัตยกรรมภายใน เพื่อให้ตอบโจทย์หน้างานที่แตกต่างกันออกไปดังนี้ครับ:

1. แบ่งตามโครงสร้างก้านวาล์ว (Stem Configuration)

• แบบก้านยก (Rising Stem): เกลียวของก้านวาล์วจะอยู่ด้านนอก เมื่อหมุนเปิด พวงมาลัยจะอยู่กับที่แต่ก้านวาล์วจะเลื่อนแทงสูงขึ้นมา ข้อดีคือ ช่างหน้างานสามารถรู้ได้ทันทีว่าวาล์วเปิดหรือปิดอยู่จากระยะไกล แต่ข้อเสียคือต้องใช้พื้นที่ด้านบนค่อนข้างมาก

• แบบก้านไม่ยก (Non-Rising Stem): เกลียวของก้านวาล์วจะซ่อนอยู่ภายในตัวเรือน เมื่อหมุนเปิด ลิ้นวาล์วจะไต่ขึ้นตามเกลียวโดยที่ก้านวาล์วไม่ยื่นโผล่พ้นตัวพวงมาลัยขึ้นมา เหมาะอย่างยิ่งสำหรับห้องเครื่องแคบๆ ท่อใต้ดิน หรือพื้นที่จำกัด

2. แบ่งตามรูปแบบของลิ้นวาล์ว (Wedge Design)

• Solid Wedge (ลิ้นลิ่มเหล็กแข็ง): ลิ้นวาล์วทำจากโลหะชิ้นเดียว แข็งแกร่ง ทนทาน นิยมใช้กับของเหลวทั่วไป

• Flexible Wedge (ลิ้นยืดหยุ่น): ลิ้นวาล์วจะถูกเจาะร่องตรงกลางรอบๆ เล็กน้อย เพื่อให้ตัวลิ้นสามารถบิดตัวชดเชยโปรไฟล์หน้าสัมผัสกับบ่ารับได้ดีขึ้นเมื่อระบบท่อเกิดความร้อนสูงจนโลหะขยายตัว

• Knife Gate Valve (วาล์วใบมีด): ลิ้นวาล์วจะบางและมีความคมเหมือนใบมีด ออกแบบมาเฉพาะเพื่อใช้ตัดของไหลที่มีกากตะกอนข้น เช่น [3-Way Ball Valve ในระบบบำบัดน้ำ] ในส่วนของท่อส่งโคลนตะกอน (Sludge) หรือโรงงานอุตสาหกรรมกระดาษ

ข้อห้ามและข้อควรระวังในการเลือกใช้งานเกตวาล์ว

กฎเหล็กทางวิศวกรรม: ห้ามนำเกตวาล์วไปใช้ในการควบคุมการไหลหรือการ “หรี่วาล์ว” (Throttling) เด็ดขาด

วิศวกรโรงงานต้องจำให้ขึ้นใจว่า เกตวาล์วถูกสร้างมาเพื่อเปิดสุดหรือปิดสุดเท่านั้น หากเรานำไปเปิดหรี่ไว้ครึ่งๆ กลางๆ ความเร็วของของเหลวที่วิ่งผ่านช่องแคบจะเกิดแรงทวนกระแสรุนแรง (Turbulence) เข้าไปกัดเซาะลิ้นวาล์วและบ่ารับจนเป็นรอย อีกทั้งแรงดันน้ำจะทำให้ลิ้นวาล์วสั่นสะเทือนตลอดเวลาจนเกิดเสียงดังสนั่นและทำให้วาล์วพังเสียหายอย่างรวดเร็ว หากหน้างานของคุณต้องการปรับแต่งอัตราไหล แนะนำให้เปลี่ยนไปใช้ Globe Valve หรือ Butterfly Valve จะตรงสายงานมากกว่าครับ

ตารางสรุปการเลือกวัสดุ เกตวาล์ว (Gate Valve) ตามประเภทของเหลว

ประเภทของไหลในโรงงาน	วัสดุตัวเรือนที่เหมาะสม	มาตรฐานการเชื่อมต่อที่แนะนำ
น้ำดี, น้ำประปา, น้ำหล่อเย็น	เหล็กหล่อเหนียว (Ductile Iron)	หน้าแปลนมาตรฐาน JIS 10K หรือ PN16
สารเคมี, กรด-ด่าง, อุตสาหกรรมอาหาร	สแตนเลส (Stainless Steel SUS316)	หน้าแปลน ANSI/ASME Class 150
ไอน้ำอุณหภูมิสูง (Steam), น้ำมัน	เหล็กคาร์บอนหล่อ (Carbon Steel WCB)	หน้าแปลนทนแรงดันสูง Class 300

สรุป

การทำความเข้าใจว่า เกตวาล์ว (Gate Valve) คืออะไร และใช้งานมันอย่างถูกวิธีตามขีดจำกัดทางวิศวกรรม คือพื้นฐานที่จะช่วยให้ระบบท่อส่งในโรงงานอุตสาหกรรมของคุณมีเสถียรภาพสูงสุด การระบุสเปกประเภทก้านวาล์ว ลิ้นวาล์ว และเนื้อวัสดุที่สอดคล้องกับคุณสมบัติของของไหล ไม่เพียงแต่ช่วยลดค่าใช้จ่ายในการซ่อมบำรุงประจำปี แต่ยังช่วยยืดอายุการใช้งานของระบบส่วนรวม และป้องกันอุบัติเหตุจากไลน์การผลิตสะดุดหยุดชะงักได้อย่างมืออาชีพ
