Diaphragm Valve vs Ball Valve — ต่างกันอย่างไร เลือกแบบไหนให้เหมาะกับระบบ?
ในการออกแบบและเดินระบบท่อส่ง (Piping System) สิ่งที่วิศวกรและฝ่ายจัดซื้อในโรงงานอุตสาหกรรมต้องพิจารณาเป็นอันดับต้น ๆ คือการเลือกประเภทของวาล์ว (Valve Selection) ให้สอดคล้องกับคุณสมบัติของของไหล แรงดัน และอุณหภูมิหน้างาน แม้ว่าในท้องตลาดจะมีวาล์วให้เลือกใช้มากมาย แต่คู่ชกที่มักถูกหยิบยกมาเปรียบเทียบกันบ่อยครั้งเมื่อต้องรับมือกับไลน์ท่อเฉพาะทางก็คือ Diaphragm Valve vs Ball Valve
แม้ทั้งคู่จะทำหน้าที่ควบคุมการเปิด-ปิดน้ำหรือสารเคมีเหมือนกัน แต่กลไกภายในและพฤติกรรมการควบคุมของเหลวนั้นแตกต่างกันอย่างสิ้นเชิง การเลือกใช้ผิดประเภทอาจส่งผลเสียทำให้วาล์วสึกหรอเร็ว เกิดการรั่วซึม หรือร้ายแรงที่สุดคือทำให้ไลน์การผลิตต้องหยุดชะงัก บทความนี้ Valve99 จะพาทุกท่านไปเจาะลึกความแตกต่าง ข้อดี ข้อจำกัด ของวาล์วทั้งสองชนิด เพื่อให้คุณเลือกใช้งานได้อย่างแม่นยำและคุ้มค่าที่สุด
ทำความรู้จักโครงสร้างและกลไกพื้นฐาน
ก่อนจะไปดูข้อเปรียบเทียบระหว่าง Diaphragm Valve กับ Ball Valve เรามาทบทวนการทำงานพื้นฐานของแต่ละชนิดกันสั้น ๆ ก่อนดีกว่า

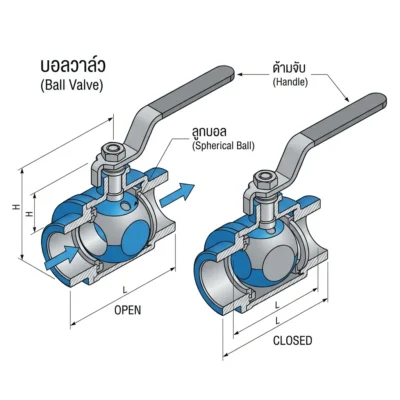

บอลวาล์ว (Ball Valve) คืออะไร?
บอลวาล์ว จัดอยู่ในกลุ่มวาล์วที่หมุนแบบสี่ส่วนส่วนโค้ง (Quarter-Turn Valve) โครงสร้างภายในใช้ลูกบอลโลหะเจาะรูตรงกลาง (Spherical Ball) เป็นตัวควบคุมการไหล เมื่อเราหมุนด้ามจับไป 90 องศา รูกลางลูกบอลจะตรงกับทิศทางท่อ ทำให้ของไหลวิ่งผ่านไปได้อย่างรวดเร็ว และเมื่อหมุนปิด ลูกบอลจะหันด้านทึบมาบล็อกน้ำไว้ ถือเป็นวาล์วที่เปิด-ปิดได้รวดเร็วและทนทานสูง

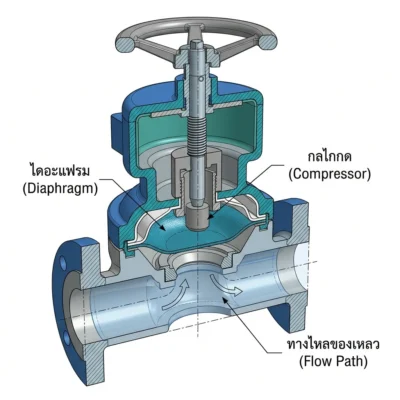

ไดอะแฟรมวาล์ว (Diaphragm Valve) คืออะไร?
ไดอะแฟรมวาล์ว จัดอยู่ในกลุ่มวาล์วที่เคลื่อนที่ในแนวเส้นตรง (Linear Motion Valve) โครงสร้างภายในจะใช้ แผ่นไดอะแฟรม วาล์ว (Flexible Diaphragm) ซึ่งทำจากยางยืดหยุ่นหรือเทฟลอน เป็นตัวกั้นกลาง โดยแผ่นยางนี้จะถูกกลไกคานกด (Compressor) ดันลงมาแนบสนิทกับบ่านั่งด้านล่างเพื่อทำการตัดกระแสการไหล ข้อดีคือมันแยกชิ้นส่วนชุดขับเคลื่อนโลหะด้านบนออกจากของไหลด้านล่างอย่างเด็ดขาด
ตารางเปรียบเทียบ: Diaphragm Valve vs Ball Valve
เพื่อความสะดวกรวดเร็วในการพิจารณาสเปคหน้างาน วิศวกรสามารถเปรียบเทียบคุณสมบัติทางกลของวาล์วทั้งสองประเภทได้จากตารางสรุปด้านล่างนี้:
| คุณสมบัติทางวิศวกรรม | ไดอะแฟรมวาล์ว (Diaphragm Valve) | บอลวาล์ว (Ball Valve) |
| ลักษณะกลไกการเคลื่อนที่ | แนวเส้นตรงขยับขึ้น-ลง (Linear Motion) | หมุนตัดสี่ส่วน 90 องศา (Quarter-Turn) |
| ความสามารถในการหรี่ (Throttling) | ดีเยี่ยม ปรับแต่งอัตราไหลได้ละเอียด | ไม่แนะนำ บ่ามีโอกาสพังหากหรี่ทิ้งไว้ |
| แรงดันตกคร่อม (Pressure Drop) | สูง (โดยเฉพาะแบบ Weir Type) | ต่ำมาก (แบบ Full Bore ของไหลวิ่งตรง) |
| การแยกส่วนกลไก (Isolation) | 100% ของไหลไม่สัมผัสแกนวาล์ว | ของไหลสัมผัสลูกบอลและแกนด้านใน |
| งานที่เจอตะกอนหนาแน่น (Slurry) | ดีเยี่ยม ไม่มีซอกหลืบให้ตะกอนขัดตัว | ไม่ดี ตะกอนจะเข้าไปติดในซอกลูกบอล |
| การทนอุณหภูมิและแรงดัน | ปานกลาง (จำกัดตามเนื้อยางแผ่นไดอะแฟรม) | สูงมาก (ตามเกรดโลหะและซีล PTFE) |
จุดแตกต่างสำคัญที่ส่งผลต่อการเลือกใช้งาน
เมื่อเจาะลึกรายละเอียดในแง่การเดินระบบ ความแตกต่าง ไดอะแฟรมวาล์ว บอลวาล์ว มี 3 มิติหลัก ๆ ที่คุณต้องนำมาพิจารณา:
1. ลักษณะของไหลและความสะอาด (Fluid Properties & Hygiene)
- ถ้าหน้างานเป็นสารเคมีรุนแรง กรด-ด่างเข้มข้น หรือสารเหลวหนืดที่มีกากตะกอนหนาแน่น (Slurry) เช่น น้ำโคลน ไลน์ตะกรัน หรือน้ำเสีย Diaphragm Valve คือผู้ชนะ เนื่องจากไม่มีซอกหลืบและแยกกลไกออกจากสารเคมีชัดเจน จึงจัดเป็น วาล์วอุตสาหกรรมเคมี ที่ปลอดภัยสูงสุด
- ในทางกลับกัน หาก เลือกใช้ บอลวาล์ว กับงานตะกอน เศษตะกอนจะเข้าไปติดอยู่ในโพรงรอบลูกบอล (Ball Cavity) ทำให้วาล์วติดขัด หมุนไม่ไป หรือเกิดการรั่วซึมในที่สุด แต่บอลวาล์วจะเหมาะมากกับงานน้ำสะอาด สารทำละลาย หรือแก๊สแรงดันสูง
2. ความสามารถในการควบคุมและหรี่วาล์ว (Flow Regulation)
- Diaphragm Valve ออกแบบมาให้สามารถทำหน้าที่หรี่ควบคุมปริมาณการไหล (Throttling) ได้อย่างดีเยี่ยม ช่างสามารถหมุนปรับระยะห่างได้ละเอียดโดยไม่ทำให้แผ่นยางพังทลาย
- Ball Valve ถูกออกแบบมาเพื่อทำหน้าที่เปิดสุด-ปิดสุด (On-Off Service) เท่านั้น การนำบอลวาล์วไปเปิดแง้มไว้ครึ่ง ๆ เพื่อหรี่น้ำ จะทำให้กระแสน้ำวิ่งกระแทกและกัดเซาะบ่านั่ง (Seat) จนบิดเบี้ยว ส่งผลให้วาล์วตัวนั้นเสียความสามารถในการปิดสนิทไปถาวร
3. การบำรุงรักษาและความทนทาน (Maintenance & Durability)
- บอลวาล์วขึ้นชื่อเรื่องความอึด ถึก ทน สามารถเปิด-ปิดซ้ำ ๆ ได้เป็นหมื่นเป็นแสนครั้งโดยไม่ต้องดูแลรักษาบ่อย ทนแรงดันได้สูงมาก
- ขณะที่ไดอะแฟรมวาล์วจะมีชิ้นส่วนสิ้นเปลืองคือ แผ่นไดอะแฟรม วาล์ว ที่ต้องมีการล้าและเสื่อมสภาพตามอายุขัย จึงจำเป็นต้องมีตารางซ่อมบำรุงเพื่อเปลี่ยนแผ่นยางตามรอบการทำงาน แต่ข้อดีคือเวลาเปลี่ยนชิ้นส่วน สามารถถอดฝาบนเปลี่ยนได้เลยโดยไม่ต้องตัดหรือถอดตัวเรือนวาล์วออกจากเส้นท่อ
สรุป: ระบบของคุณควรเลือกแบบไหน?
ควรเลือกใช้ Diaphragm Valve เมื่อ:
- ระบบท่อส่งของคุณต้องลำเลียงกรด สารเคมีกัดกร่อน หรือของไหลที่มีกากตะกอนเจือปน
- ต้องการวาล์วที่ทำหน้าที่หรี่ควบคุมปริมาณการไหลร่วมด้วย
- โรงงานของคุณอยู่ในไลน์อุตสาหกรรมยา อาหาร เครื่องดื่ม หรือระบบน้ำกลั่นบริสุทธิ์ที่ห้ามมีซอกมุมอับสะสมเชื้อโรค
ควรเลือกใช้ Ball Valve เมื่อ:
- ต้องการวาล์วเปิด-ปิดที่ทำงานได้รวดเร็วทันใจ (หมุนเพียง 90 องศา)
- ไลน์ท่อมีแรงดันสูงและต้องการให้อัตราการไหลผ่านวาล์วราบเรียบ ไม่มีแรงดันตกคร่อม (Low Pressure Drop)
- เป็นงานน้ำดี น้ำดิบ ลม หรือแก๊สทั่วไป ที่ต้องการความทนทานยาวนานและค่าบำรุงรักษาต่ำ
การทำงานร่วมกันของระบบวาล์วในโรงงาน
เพื่อให้ระบบท่อส่งในโรงงานของคุณทำงานได้อย่างมีประสิทธิภาพและปลอดภัยสูงสุด วิศวกรมักออกแบบให้วาล์วทั้งสองชนิด รวมถึงอุปกรณ์อื่น ๆ ทำงานประสานร่วมกัน:
- ติดตั้งควบคู่กับ บัตเตอร์ฟลายวาล์ว อุตสาหกรรม: ในไลน์ท่อจ่ายมวลสารหลัก ช่างหน้างานมักติดตั้งบัตเตอร์ฟลายวาล์วไว้ที่ต้นทางเพื่อทำหน้าที่เป็นวาล์วบล็อกหลัก (Isolating Valve) เวลาต้องการตัดแยกระบบท่อเพื่อเข้าซ่อมแซมเปลี่ยนแผ่นยางของตัวไดอะแฟรมวาล์ว ซึ่งช่างสามารถตรวจสอบแนวการติดตั้งและหน้าแปลนได้ที่ วิธีติดตั้ง Butterfly Valve อย่างถูกต้อง
- เสริมการควบคุมด้วย วาล์วบาลานซ์ อุตสาหกรรม: เพื่อป้องกันแรงดันกระชาก (Water Hammer) ที่อาจส่งผลให้แผ่นยางไดอะแฟรมฉีกขาดเสียหาย การมีวาล์วบาลานซ์ช่วยรักษาสมดุลแรงดันในเส้นท่อถือเป็นสิ่งจำเป็น โดยเกณฑ์การพิจารณาวัสดุและค่าความทนทานจะอิงมาตรฐานวิศวกรรมชุดเดียวกับคู่มือ บัตเตอร์ฟลายวาล์วทำงานอย่างไร
บทสรุป
ศึกระหว่าง Diaphragm Valve vs Ball Valve ไม่มีใครดีไปกว่าใครอย่างเบ็ดขาด มีเพียงคำว่า “เลือกใช้ให้ถูกงาน” บอลวาล์วคือราชาแห่งความอึดในการเปิด-ปิดงานน้ำและแก๊สทั่วไป ส่วนไดอะแฟรมวาล์วคือผู้เชี่ยวชาญเฉพาะทางสำหรับงานหรี่ งานเคมี และงานตะกอน การเลือกสเปควัสดุตัวเรือนและชนิดเนื้อซีลยางให้แมตช์กับสารเคมีหน้างาน จึงเป็นกุญแจสำคัญสู่ความสำเร็จของระบบท่อส่งในโรงงานของคุณ
หากคุณยังไม่แน่ใจว่าสภาวะแรงดัน ความร้อน และชนิดสารเคมีในโรงงานของคุณ เหมาะสมกับวาล์วประเภทไหน สามารถติดต่อทีมวิศวกรผู้เชี่ยวชาญของ Valve99 ได้โดยตรง เราพร้อมให้คำปรึกษา ช่วยคำนวณสเปค และจัดทำใบเสนอราคาคู่ชุดวาล์วอุตสาหกรรมประสิทธิภาพสูงให้คุณฟรีโดยไม่มีค่าใช้จ่าย
