วาล์วบาลานซ์ อุตสาหกรรม — ประเภท สเปค และการเลือกใช้งานในระบบท่อโรงงาน

ในกระบวนการผลิตของโรงงานอุตสาหกรรม “น้ำ” และ “ของเหลว” ถือเป็นตัวกลางสำคัญในการแลกเปลี่ยนความร้อน ขับเคลื่อนเครื่องจักร หรือเป็นส่วนหนึ่งของไลน์การผลิต ไม่ว่าจะเป็นน้ำเย็นในระบบปรับอากาศ Chiller ของโรงงานขนาดใหญ่ หรือน้ำร้อนในระบบหล่อเย็นเครื่องจักร (Cooling Tower) ปัญหาใหญ่อย่างหนึ่งที่วิศวกรโรงงานมักจะพบเจอคือ อัตราการไหลของไหลแปรผันไม่คงที่ ส่งผลให้อุณหภูมิแกว่งและเครื่องจักรทำงานผิดพลาด

เครื่องมือทางวิศวกรรมที่จะเข้ามาควบคุมปัญหานี้และจัดสรรการกระจายมวลน้ำให้คงที่ในทุกไลน์ผลิตก็คือ วาล์วบาลานซ์ อุตสาหกรรม (Industrial Balancing Valve) หรือวาล์วปรับสมดุลการไหล บทความนี้จะพาทุกท่านไปเจาะลึกสเปคอุตสาหกรรม โครงสร้างประเภทต่างๆ และคู่มือการเลือกใช้งานในระบบท่อโรงงานอย่างถูกต้องและปลอดภัย

ทำความเข้าใจบทบาทของ วาล์วบาลานซ์ อุตสาหกรรม

หากจะอธิบายให้เห็นภาพชัดเจนที่สุด หน้าที่ของ วาล์วบาลานซ์ อุตสาหกรรม คือการสร้างแรงต้านทานจำลอง (Artificial Resistance) ภายในเส้นท่อ เพื่อควบคุมให้ของไหลวิ่งผ่านท่อสาขาต่างๆ ด้วยอัตราการไหล (Flow Rate) และความดันที่ถูกต้องตามที่วิศวกรออกแบบไว้

ในกระบวนการผลิต หากไม่มีวาล์วบาลานซ์คอยควบคุม ของเหลวตามธรรมชาติจะเลือกวิ่งไปในท่อเส้นที่สั้นที่สุดและมีแรงต้านต่ำที่สุดก่อนเสมอ ทำให้ท่อไลน์ผลิตที่อยู่ใกล้ปั๊มน้ำเกิดสภาวะน้ำล้น (Overflow) ส่วนไลน์ผลิตที่อยู่ปลายเส้นท่ออันห่างไกลเกิดสภาวะน้ำขาด (Underflow) ส่งผลให้เครื่องจักรปลายสายระบายความร้อนไม่ได้และเสี่ยงต่อการ Shutdown การเลือกติดตั้งวาล์วบาลานซ์จึงเป็นการการันตีเสถียรภาพของไลน์ผลิต ซึ่งคุณสมบัติการควบคุมที่ละเอียดอ่อนนี้จะคล้ายคลึงกับกลไกของโกลบวาล์วอุตสาหกรรมตามที่ระบุไว้ในบทความ Gate Valve vs Globe Valve

เจาะลึก 3 ประเภทหลักของ วาล์วบาลานซ์ อุตสาหกรรม

เพื่อให้สอดคล้องกับงบประมาณและรูปแบบการควบคุมในอุตสาหกรรม วาล์วบาลานซ์ถูกแบ่งออกเป็น 3 ประเภทหลักๆ ดังนี้ครับ:

1. แบบคงที่ (Static Balancing Valve)

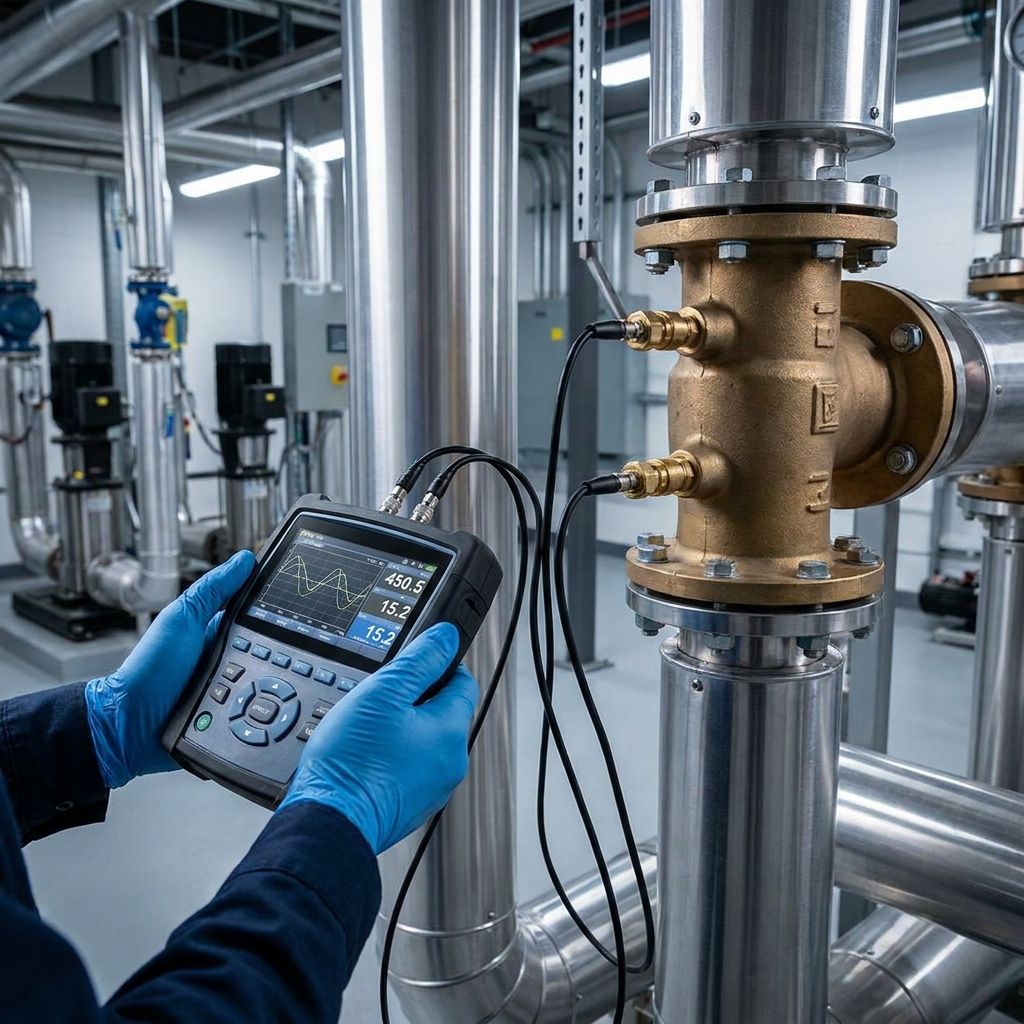

ทำงานด้วยระบบกลไกแมนนวล (Manual) ขับเคลื่อนด้วยการปรับแต่งของวิศวกรหน้างาน โดยอาศัยการเสียบเครื่องวัดแรงดันดิจิทัลเข้ากับจุกวัดความดัน (PT Ports) เพื่ออ่านค่าความต่างของแรงดัน (Differential Pressure) แล้วใช้มือหมุนปรับด้ามจับให้ได้อัตราการไหลตามต้องการ จากนั้นทำการล็อกตำแหน่งวาล์วเอาไว้

• ลักษณะการใช้งาน: เหมาะสำหรับระบบท่อโรงงานที่มีอัตราการไหลคงที่ตลอดเวลา (Constant Flow System) ไม่มีการเปิด-ปิดท่อสาขาบ่อยๆ

2. แบบปรับความดันอัตโนมัติ (Dynamic Balancing Valve)

วาล์วประเภทนี้จะบรรจุตลับสปริง (Cartridge) หรือไดอะแฟรมกลไกไว้ภายในเรือนวาล์ว ซึ่งสามารถยืดหดตัวเพื่อชดเชยแรงดันในระบบท่อที่เหวี่ยงไปมาได้เองโดยไม่ต้องใช้พลังงานไฟฟ้า

• ลักษณะการใช้งาน: เหมาะสำหรับระบบที่มีการเปลี่ยนแปลงอัตราไหลตลอดเวลา (Variable Flow System) เช่น โรงงานที่มีการเปิด-ปิดเครื่องจักรเป็นช่วงๆ วาล์วตัวนี้จะคุมน้ำให้เข้าเครื่องจักรคงที่เสมอ โดยมักจะติดตั้งคู่ขนานไปกับวาล์วตัดแยกระบบหลักอย่าง Gate Valve อุตสาหกรรม

3. แบบควบคุมความดันอิสระ (Pressure Independent Control Valve – PICV)

นี่คือเทคโนโลยีขั้นสูงสุดของ วาล์วบาลานซ์ อุตสาหกรรม โดยเป็นการรวมร่างกันระหว่าง วาล์วปรับสมดุลอัตโนมัติ และ วาล์วควบคุมทิศทาง (Control Valve) ไว้ในตัวเรือนเดียวกัน สามารถต่อร่วมกับหัวขับไฟฟ้า (Actuator) เพื่อรับสัญญาณจากตู้คอนโทรล PLC หรือระบบอัตโนมัติในโรงงานได้

• ลักษณะการใช้งาน: เหมาะสำหรับไลน์การผลิตอัจฉริยะที่ต้องการความแม่นยำสูง ควบคุมการจ่ายของไหลแปรผันตามอุณหภูมิหรือโหลดงานจริงอย่างละเอียด

ตารางสรุปสเปควัสดุ วาล์วบาลานซ์ อุตสาหกรรม ตามสภาวะหน้างาน

ในการจัดซื้อ ช่างเทคนิคและฝ่ายจัดซื้อจำเป็นต้องระบุสเปควัสดุตัวเรือนให้สอดคล้องกับคุณสมบัติทางเคมีและความดันของระบบท่อดังนี้:

ประเภทของไหลในโรงงาน	วัสดุตัวเรือน (Body Material)	มาตรฐานการทนแรงดัน
น้ำดี, น้ำเย็นระบบ Chiller, น้ำหล่อเย็น	เหล็กหล่อเหนียว (Ductile Iron GGG40/50)	PN16 / PN25 หรือหน้าแปลน JIS 10K
สารเคมี, กรด-ด่าง, ไลน์ผลิตอาหาร	สแตนเลส (Stainless Steel SUS316)	Class 150 / PN16
น้ำร้อน, น้ำมันร้อน, ของไหลความดันสูง	เหล็กคาร์บอนหล่อ (Carbon Steel WCB)	Class 300 / PN40

คู่มือการเลือกใช้งานและข้อควรระวังในโรงงาน

เพื่อให้การลงทุนติดตั้งวาล์วบาลานซ์คุ้มค่าและไม่เกิดความเสียหายตามมาในภายหลัง ควรพิจารณาจากเกณฑ์สำคัญ 3 ประการ:

1. เลือกพิกัดแรงดันตกคร่อมที่เหมาะสม: ก่อนซื้อต้องตรวจสอบสเปคค่า $K_v$ หรือ $C_v$ (ความสามารถในการไหล) ของวาล์ว เพื่อให้มั่นใจว่าเมื่อนำวาล์วไปติดตั้งแล้ว จะไม่สร้างแรงต้านทานที่สูงเกินไปจนทำให้ปั๊มน้ำเกิดความเครียดและมอเตอร์ไหม้

2. ระวังเรื่องเศษตะกอนและสิ่งสกปรก: โดยเฉพาะวาล์วบาลานซ์ประเภท Dynamic และ PICV ที่มีชิ้นส่วนสปริงขนาดเล็กภายใน หากน้ำในโรงงานมีเศษตะกรัน สนิมท่อ หรือสารเคมีตกค้าง ชิ้นส่วนเหล่านั้นจะเข้าไปขัดสปริงทำให้วาล์วล็อกตาย วิศวกรจึงต้องติดตั้งกรองสเตรนเนอร์ (Strainer) ไว้ด้านหน้าเสมอ และวางแผนระบบท่อตามคำแนะนำใน วิธีติดตั้ง Gate Valve อย่างถูกต้อง เพื่อให้ง่ายต่อการซ่อมบำรุงในอนาคต

3. การเผื่อระยะท่อตรง (Straight Pipe Requirement): การวัดค่าแรงดันที่จุก PT Ports ให้แม่นยำ ของไหลที่วิ่งเข้าวาล์วต้องมีความนิ่ง (Laminar Flow) ห้ามติดตั้งวาล์วบาลานซ์ชิดกับข้องอ หรือปั๊มน้ำเด็ดขาด โดยทั่วไปต้องเผื่อระยะท่อตรงด้านหน้าวาล์วอย่างน้อย 5 เท่าของขนาดเส้นผ่านศูนย์กลางท่อ ($5D$) และด้านหลังอย่างน้อย 2 เท่า ($2D$)

สรุป

การเลือกใช้ วาล์วบาลานซ์ อุตสาหกรรม ให้ตรงตามสเปคและประเภทหน้างาน คือกุญแจสำคัญที่จะช่วยล็อกประสิทธิภาพการทำงานของเครื่องจักรในโรงงานให้เสถียร 100% ไม่เพียงแต่ช่วยลดอัตราการปฏิเสธชิ้นงาน (Reject Rate) จากปัญหาอุณหภูมิแกว่ง แต่ยังช่วยประหยัดค่าไฟของปั๊มน้ำอุตสาหกรรมได้อย่างมหาศาล คุ้มค่าต่อการลงทุนในระยะยาวแน่นอน
