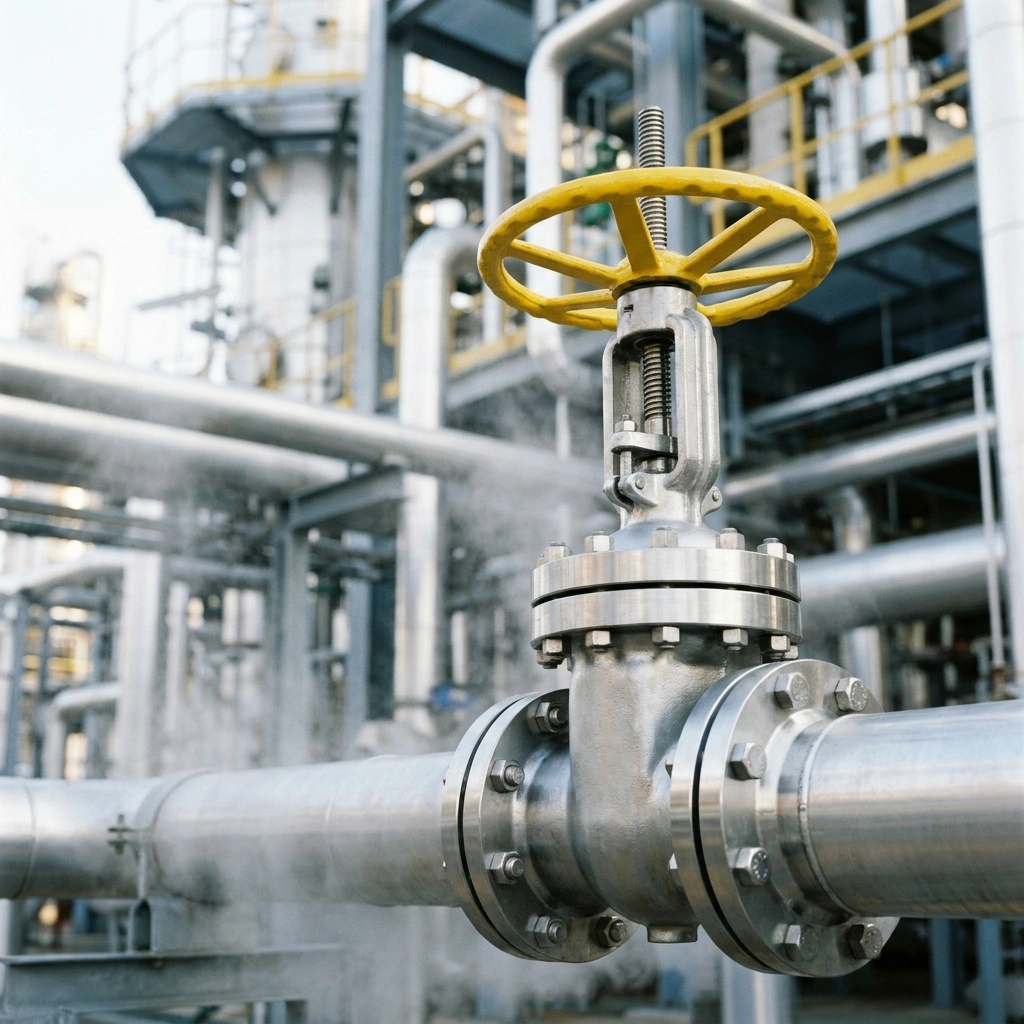

เกตวาล์ว อุตสาหกรรม — เจาะลึกประเภท สเปค และการเลือกใช้งานในโรงงาน

ในระบบท่อส่งของเหลว ก๊าซ หรือของไหลทุกประเภทภายในโรงงานอุตสาหกรรม อุปกรณ์พื้นฐานที่ขาดไม่ได้เลยและทำหน้าที่เสมือน “ประตูด่านแรก” ในการตัดแยกระบบท่อ (Isolating Valve) ก็คือ “เกตวาล์ว อุตสาหกรรม” (Gate Valve) หรือที่บางท่านเรียกว่า วาล์วประตูน้ำ

แม้ว่าโครงสร้างและกลไกของวาล์วชนิดนี้จะดูเรียบง่าย ไม่ซับซ้อนเท่ากับวาล์วควบคุมทิศทางอย่าง [บอลวาล์ว 3 ทาง อุตสาหกรรม] แต่ในหน้างานจริง การเลือกเกตวาล์วไปใช้งานในโรงงานกลับมีรายละเอียดทางวิศวกรรมที่ลึกซึ้งมาก ตั้งแต่ลักษณะของลิ้นวาล์ว รูปแบบของก้านวาล์ว ไปจนถึงสเปคของเนื้อวัสดุ การเลือกวาล์วผิดประเภทนอกจากจะทำให้วาล์วเกิดอาการ “ติดตาย” หรือ “รั่วซึม” แล้ว ยังอาจส่งผลเสียต่อความปลอดภัยในไลน์การผลิตอีกด้วย บทความนี้จะพาทุกท่านไปเจาะลึกทุกแง่มุมของเกตวาล์วเพื่อการใช้งานที่ถูกต้อง

หลักการทำงานและประเภทของ เกตวาล์ว อุตสาหกรรม

เกตวาล์วทำงานโดยใช้กลไกการยก “ลิ้นวาล์ว” (Gate หรือ Wedge) ขึ้นและลงในทิศทางที่ตั้งฉากกับทิศทางการไหลของของเหลว เหมือนกับการเปิด-ปิดประตูลิฟต์ เมื่อหมุนพวงมาลัยเปิดสุด ลิ้นวาล์วจะถูกยกขึ้นไปซ่อนอยู่ด้านบน ทำให้ช่องทางไหลโล่ง 100% ไม่มีสิ่งใดขวางทางน้ำ ส่งผลให้เกิดแรงต้านทานการไหลต่ำมาก (Low Pressure Drop)

อย่างไรก็ตาม เราสามารถแบ่งประเภทของวาล์วชนิดนี้ออกเป็นกลุ่มหลักๆ ตามลักษณะโครงสร้างทางวิศวกรรมได้ดังนี้:

1. แบ่งตามลักษณะของก้านวาล์ว (Stem Type)

• แบบก้านยก (Rising Stem): เมื่อเราหมุนพวงมาลัยเพื่อเปิดวาล์ว ตัวก้านวาล์วจะเกลียวและยื่นยาวขึ้นมาด้านบน ข้อดีคือ ช่างหน้างานสามารถมองเห็นด้วยตาเปล่าได้ทันทีจากระยะไกลว่าวาล์วกำลัง “เปิด” หรือ “ปิด” อยู่ แต่ข้อจำกัดคือต้องเผื่อพื้นที่ด้านบนท่อค่อนข้างมาก

• แบบก้านไม่ยก (Non-Rising Stem): เมื่อหมุนเปิดวาล์ว ลิ้นวาล์วจะเลื่อนขึ้นไปตามเกลียวด้านในโดยที่ก้านวาล์วไม่ได้ยื่นโผล่พ้นพวงมาลัยขึ้นมา เหมาะอย่างยิ่งสำหรับจุดติดตั้งที่มีพื้นที่จำกัด เช่น ในซอกตึก หรือระบบท่อใต้ดิน

2. แบ่งตามลักษณะของลิ้นวาล์ว (Wedge Type)

• Solid Wedge (ลิ้นเดี่ยวแบบแข็ง): เป็นรูปแบบที่แพร่หลายที่สุด โครงสร้างเป็นเนื้อโลหะชิ้นเดียว แข็งแรงทนทาน เหมาะสำหรับของเหลวทั่วไป

• Flexible Wedge (ลิ้นแบบยืดหยุ่น): มีการเจาะร่องตรงกลางลิ้นวาล์วเล็กน้อยเพื่อให้ตัวลิ้นสามารถบิดตัวปรับโปรไฟล์ให้แนบสนิทกับบ่ารับ (Seat) ได้ดียิ่งขึ้นเมื่อเจอกับการเปลี่ยนแปลงของอุณหภูมิและความดันสูง

• Knife Gate Valve (วาล์วใบมีด): ตัวลิ้นวาล์วจะมีความบางและคมเหมือนใบมีด ออกแบบมาเฉพาะเพื่อใช้ “ตัด” ของเหลวที่มีความข้นหนืดสูง เช่น น้ำโคลน ตะกอนข้น หรือเยื่อกระดาษ

การเลือกสเปควัสดุ เกตวาล์ว ให้เหมาะสมกับหน้างานโรงงาน

เมื่อต้องระบุสเปค (Specification) ในใบจัดซื้อ วิศวกรจำเป็นต้องพิจารณาตัวแปรสำคัญ 3 ส่วนหลักเพื่อให้วาล์วมีความทนทานสูงสุด:

1. วัสดุตัวเรือน (Body Material)

• เหล็กหล่อ / เหล็กเหนียว (Cast Iron / Ductile Iron): เป็นมาตรฐานสำหรับระบบน้ำประปา น้ำหล่อเย็นทั่วไปในโรงงาน ทนแรงดันได้ดีและราคาประหยัด

• เหล็กคาร์บอน (Carbon Steel WCB): เหมาะสำหรับงานระบบไอน้ำ (Steam) หรือน้ำมันที่มีอุณหภูมิและความดันสูง

• สแตนเลส (Stainless Steel SUS304 / SUS316): ถือเป็นสเปคสูงสุดสำหรับโรงงานเคมี อุตสาหกรรมอาหารและยา เนื่องจากทนทานต่อการกัดกร่อนของสารเคมีและไม่เป็นสนิม

2. มาตรฐานการเชื่อมต่อ (Connection Standard)

การต่อเกตวาล์วเข้ากับเส้นท่อหลักในโรงงาน มีมาตรฐานหน้าแปลนที่ต้องระบุให้ชัดเจน เช่น มาตรฐานเอเชียอย่าง JIS (10K, 20K), มาตรฐานอเมริกา ANSI/ASME (Class 150, 300) หรือมาตรฐานยุโรป DIN/PN ซึ่งช่างติดตั้งต้องเลือกให้ตรงกับหน้าแปลนท่อเดิมที่มีอยู่

ตารางสรุปแนวทางการเลือกใช้งาน เกตวาล์ว อุตสาหกรรม

เพื่อให้ง่ายต่อการตัดสินใจ ตารางด้านล่างนี้คือเกณฑ์การพิจารณาเปรียบเทียบการนำเกตวาล์วไปใช้งานจริง:

ลักษณะหน้างานในโรงงาน	ข้อแนะนำการใช้ เกตวาล์ว	ข้อควรระวัง
ระบบท่อที่ต้องการเปิดยาวนาน หรือปิดยาวนาน	ดีเยี่ยม (ออกแบบมาเพื่องานนี้)	ไม่เหมาะสำหรับงานที่ต้องเปิด-ปิดบ่อยๆ
ต้องการปรับลด/หรี่วาล์วเพื่อควบคุมปริมาณการไหล	ห้ามใช้เด็ดขาด	การเปิดวาล์วค้างไว้ครึ่งๆ กลางๆ จะทำให้ลิ้นวาล์วสั่นสะเทือน บ่ารับพัง และเกิดเสียงดัง
ระบบท่อส่งน้ำดี / ท่อดับเพลิงขนาดใหญ่	ดีเยี่ยม (แรงต้านทานต่ำ ประหยัดไฟปั๊ม)	ต้องเผื่อเวลาในการหมุนรอบพวงมาลัยที่ค่อนข้างเยอะ
ท่อส่งของเหลวข้นหนืด / แป้ง / ตะกอน	ใช้ได้ (ต้องเลือกรุ่น Knife Gate)	รุ่นธรรมดาตะกอนจะอุดตันที่ร่องบ่ารับด้านล่างทำให้ปิดไม่สนิท

ข้อควรระวังสำคัญ: ปัญหาค้อนน้ำ และวิธีป้องกัน

เนื่องจากเกตวาล์วใช้เวลาในการหมุนเกลียวเปิด-ปิดค่อนข้างช้า ซึ่งในแง่หนึ่งถือเป็นข้อดีเพราะช่วยป้องกัน [ปรากฏการณ์ค้อนน้ำ (Water Hammer)] ได้โดยธรรมชาติ แต่อย่างไรก็ตาม ในกรณีที่ผู้ปฏิบัติงานหมุนปิดวาล์วขนาดใหญ่อย่างรวดเร็วเกินไป แรงกระแทกของน้ำก็ยังสามารถเกิดขึ้นได้

นอกจากนี้ ในระบบท่อส่งน้ำดิบหรือท่อน้ำเสียที่มีการสะสมของอากาศภายในท่อ แนะนำให้ติดตั้ง [วิธีติดตั้ง 3-Way Ball Valve] ร่วมกับอุปกรณ์ระบายอากาศในจุดที่เหมาะสม เพื่อช่วยรักษาบาลานซ์ของแรงดันและยืดอายุการใช้งานของซีลเกตวาล์วไม่ให้ฉีกขาดจากแรงอัดช็อคชั่วขณะ

สรุป

การเลือกและการประยุกต์ใช้งาน เกตวาล์ว อุตสาหกรรม ให้ปลอดภัยและคุ้มค่าที่สุดในโรงงาน คือการทำความเข้าใจสภาวะของไหลในท่ออย่างแท้จริง การระบุสเปควัสดุตัวเรือนที่เป็นเหล็กหล่อสำหรับการใช้งานทั่วไป หรือเปลี่ยนเป็นสแตนเลสคุณภาพสูงในไลน์สารเคมี รวมถึงการเลือกรูปแบบก้านยกหรือก้านไม่ยกให้เหมาะสมกับพื้นที่หน้างาน จะช่วยลดโอกาสเกิด Breakdown ในกระบวนการผลิต และช่วยให้ระบบท่ออุตสาหกรรมของคุณทำงานได้อย่างมีประสิทธิภาพในระยะยาว
