เคยเจอไหมครับ? ระบบท่อในโรงงานที่ต้องส่งสารเคมีกัดกร่อนแรงๆ ของเหลวหนืดๆ หรือน้ำโคลนที่มีตะกอนปน พอใช้พวกบอลวาล์ว (Ball Valve) หรือเกตวาล์ว (Gate Valve) ทั่วไปได้ไม่นาน กลไกข้างในก็เริ่มพัง โดนเคมีกัดบ้าง ตะกอนเข้าไปติดตามซอกอับจนวาล์วปิดไม่สนิทน้ำรั่วบ้าง
ปัญหาปวดหัวเหล่านี้แก้ได้ด้วยการเปลี่ยนมาใช้ “ไดอะแฟรมวาล์ว” บทความนี้ Valve99 จะมาเล่าให้ฟังแบบเข้าใจง่ายๆ ว่า ไดอะแฟรมวาล์ว (Diaphragm Valve) คืออะไร มีหลักการทำงานอย่างไร และทำหน้าที่อะไรในระบบท่อ มาดูกันเลย
ไดอะแฟรมวาล์ว (Diaphragm Valve) คืออะไร?
ไดอะแฟรมวาล์ว คือ วาล์วอุตสาหกรรมที่ใช้กลไกการเปิด-ปิดในแนวตั้ง (Linear Motion) โดยมีจุดเด่นที่สุดคือ “การใช้แผ่นยางยืดหยุ่น (Flexible Diaphragm)” เป็นตัวกั้นเพื่อเปิดหรือปิดน้ำ รวมถึงใช้หรี่เพื่อปรับแต่งอัตราการไหลได้ด้วย
ความเจ๋งของดีไซน์นี้คือ มันกั้นแยกชิ้นส่วนกลไกขับเคลื่อนออกจากของเหลวแบบ 100% แผ่นยางไดอะแฟรมจะทำหน้าที่เป็นกำแพงขวางระหว่างของเหลวในท่อ กับชิ้นส่วนโลหะด้านบน (เช่น แกนวาล์ว สปริง น็อตต่างๆ) ทำให้ของเหลวสัมผัสแค่ด้านในของตัววาล์วและใต้แผ่นยางเท่านั้น
-
ผลดีคือ: สารเคมีไม่สามารถขึ้นไปกัดกร่อนชิ้นส่วนข้างบนได้ และน้ำมันหล่อลื่นจากกลไกข้างบนก็ไม่หลุดรอดลงมาปนเปื้อนในของเหลวเช่นกัน
ส่วนประกอบสำคัญ 3 ส่วน มีอะไรบ้าง?
โครงสร้างของวาล์วชนิดนี้เข้าใจง่ายมาก โดยแบ่งออกเป็น 3 ส่วนหลักๆ คือ:
-
ตัวเรือนวาล์ว (Valve Body): ส่วนท่อนล่างที่ให้ของเหลววิ่งผ่าน มีให้เลือกหลายวัสดุตามความโหดของงาน เช่น สแตนเลส (Stainless Steel) สำหรับงานอาหารและยาที่เน้นความสะอาด, พลาสติกวิศวกรรม (UPVC, PVDF) สำหรับเคมีทั่วไป หรือเหล็กหล่อบุยาง (Rubber Lined) สำหรับกรด-ด่างเข้มข้น
-
แผ่นไดอะแฟรม (Flexible Diaphragm): แผ่นยางยืดหยุ่นที่เป็นหัวใจของวาล์ว มีหลายวัสดุให้เลือก เช่น ยางธรรมชาติ, EPDM, NBR, Viton (FKM) หรือแผ่นเทฟลอน (PTFE) ที่ทนเคมีได้สุดๆ
-
ฝาครอบและกลไกสั่งการ (Bonnet & Actuator): ส่วนครึ่งบนที่มีก้านหมุนและตัวกดแผ่นยาง สามารถเลือกได้ว่าจะใช้แบบมือหมุน (Manual) หรือจะต่อพ่วงเข้ากับหัวขับลม (Pneumatic Actuator) เพื่อคุมผ่านระบบอัตโนมัติ

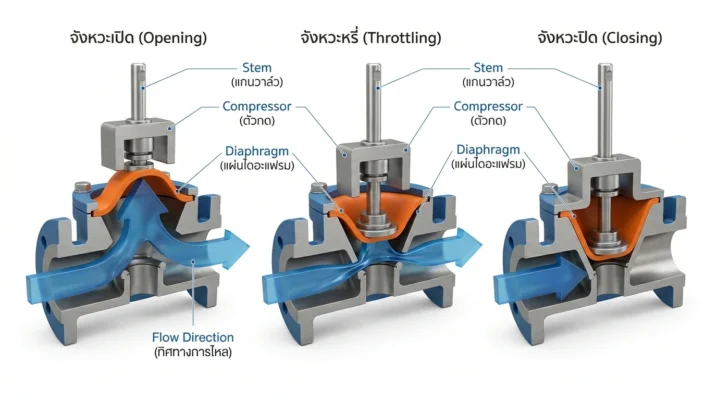

หลักการทำงาน: เปิด หรี่ ปิด ทำอย่างไร?
หลักการทำงานของ diaphragm valve เรียบง่ายแต่วางใจได้สูงมาก โดยทำงานแยกตามจังหวะดังนี้:
-
จังหวะเปิด (Opening): พอเราหมุนเปิด แกนวาล์วจะดึงตัวกด (Compressor) และแผ่นยางไดอะแฟรมขึ้นด้านบน ช่องทางในวาล์วจะเปิดออก ของเหลวหรือก๊าซวิ่งผ่านได้สะดวก
-
จังหวะหรี่ (Throttling): เนื่องจากกลไกขยับในแนวตั้งอย่างละเอียด เราจึงสามารถกดแผ่นยางลงมาแค่บางส่วนเพื่อจำกัดทางไหล ทำให้หรี่น้ำหรือคุมอัตราการไหลได้อย่างแม่นยำ
-
จังหวะปิด (Closing): พอหมุนปิด ตัวกดจะดันแผ่นยางลงไปจนแนบสนิทกับฐานวาล์ว (Seat) ด้วยความที่แผ่นยางมีความนิ่มและยืดหยุ่นสูง มันจึงบดบี้ปิดทางไหลได้สนิท 100% แม้จะมีเศษตะกอนเล็กๆ ขวางอยู่ เนื้อยางก็สามารถโอบรับและกดทับจนน้ำไม่รั่วซึม
หน้าที่ย่อในระบบท่อของไดอะแฟรมวาล์ว
ถ้าสรุปหน้างานจริงให้เข้าใจง่ายๆ ไดอะแฟรมวาล์วรับหน้าที่หลักๆ อยู่ 3 อย่างในระบบท่อ:
-
เปิดสุด-ปิดสนิท (On-Off Service): คุมการไหลของน้ำหรือของเหลว จุดเด่นคือปิดสนิทแน่นหนา เม็ดตะกอนเล็กๆ ทำอะไรมันไม่ได้
-
หรี่และปรับแต่งการไหล (Throttling): ใช้ปรับปริมาณการไหลให้ได้ความเร็วหรือแรงดันตามต้องการแบบคงที่
-
แยกสารเคมีและกันปนเปื้อน (Isolation & Sanitary): กั้นไม่ให้สารเคมีทำลายวาล์ว และกันไม่ให้สิ่งสกปรกจากวาล์วลงไปปนในของเหลว (สำคัญมากในไลน์ผลิตอาหาร ยา และเคมี)
รูปทรงภายใน: เลือกให้ถูกประเภทงาน
ทางเดินของเหลวข้างในไดอะแฟรมวาล์วมี 2 ดีไซน์หลักๆ ซึ่งเหมาะกับงานคนละแบบ:
-
แบบมีสันกั้น / แบบฝาย (Weir Type): ข้างในจะมีสันนูนขึ้นมาคล้ายฝายกั้นน้ำ เวลาปิดวาล์ว แผ่นยางขยับลงมาแค่นิดเดียวก็ปิดสนิทแล้ว แบบนี้คุมหรี่น้ำได้ดีมาก และแผ่นยางพังยาก อายุการใช้งานยาวนาน แต่ไม่ชอบของเหลวที่มีตะกอนหนาๆ เพราะตะกอนจะไปสะสมหลังสัน
-
แบบทางตรง (Straight-Through Type): ข้างในเปิดโล่งเป็นท่อตรงทะลุถึงกัน ไม่มีสันขวาง ของเหลววิ่งสะดวก แรงดันไม่ตก (Low Pressure Drop) เหมาะสุดๆ กับของเหลวหนืดๆ เช่น น้ำเชื่อม ช็อกโกแลต หรือน้ำเสียโรงงานที่มีตะกอนปนอยู่หนาแน่น (Slurry)
สรุป
ไดอะแฟรมวาล์ว (Diaphragm Valve) คือทางเลือกที่ดีที่สุดเมื่อคุณต้องรับมือกับระบบท่อที่ต้องการความสะอาดขั้นสุด หรือระบบท่อที่วิ่งสารเคมีกัดกร่อนรุนแรงรวมถึงน้ำตะกอนหนาๆ ด้วยการแยกส่วนกลไกออกจากของเหลวอย่างฉลาด ทำให้ปลอดภัย ไม่รั่วซึม และไม่ปนเปื้อน
หากโรงงานของคุณกำลังมองหา ไดอะแฟรมวาล์ว คุณภาพดี ได้มาตรฐานสากล หรือยังไม่แน่ใจว่างานของคุณควรใช้บอดี้แบบไหน แผ่นยางเกรดอะไร (Material Selection) ทักมาปรึกษาทีมวิศวกรของ Valve99 เรายินดีให้คำแนะนำคำนวณสเปก และจัดจำหน่ายวาล์วอุตสาหกรรมแบบครบวงจรเพื่อระบบท่อที่ปลอดภัยที่สุด
