ไดอะแฟรมวาล์ว อุตสาหกรรม — ประเภท สเปค และการเลือกใช้งานในโรงงาน

ในกระบวนการผลิตอุตสาหกรรมยุคปัจจุบัน ระบบท่อส่ง (Piping System) ต้องรองรับของไหลที่มีความหลากหลายและมีความรุนแรงเพิ่มมากขึ้น ไม่ว่าจะเป็นกรดเข้มข้น สารละลายเคมี น้ำเสียที่มีกากตะกอนคม หรือแม้กระทั่งของเหลวที่ต้องการความสะอาดบริสุทธิ์ระดับสูงสุดในอุตสาหกรรมยาและอาหาร ปัญหาที่วิศวกรส่วนใหญ่มักพบเจอจากการใช้บัตเตอร์ฟลายวาล์วหรือบอลวาล์วทั่วไป คือการที่สารเคมีเข้าไปกัดกร่อนชุดแกนวาล์ว หรือเศษตะกอนเข้าไปขัดตัวอยู่ตามซอกบ่านั่งจนวาล์วปิดไม่สนิท

ด้วยเหตุนี้ ไดอะแฟรมวาล์ว อุตสาหกรรม (Industrial Diaphragm Valve) จึงกลายเป็นทางเลือกอันดับหนึ่งที่เข้ามาแก้ปัญหานี้ได้อย่างเด็ดขาด ด้วยการออกแบบโครงสร้างที่แยกส่วนกลไกขับเคลื่อนออกจากของไหลอย่างสิ้นเชิง บทความนี้ Valve99 จะพาทุกท่านไปเจาะลึกสเปคและหลักการเลือกใช้งานวาล์วชนิดนี้ในโรงงานอย่างถูกต้องตามหลักวิศวกรรม

ประเภทของไดอะแฟรมวาล์วในงานอุตสาหกรรม

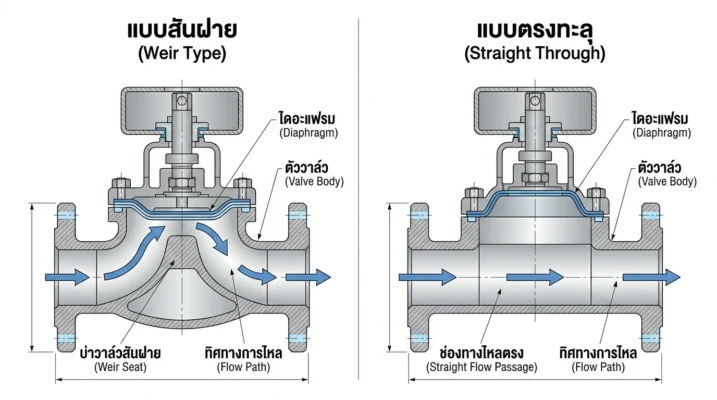

หากเราแบ่งตามลักษณะการไหลภายในตัวเรือนวาล์ว (Flow Path) ไดอะแฟรมวาล์ว อุตสาหกรรม จะถูกจำแนกออกเป็น 2 ประเภทหลัก ซึ่งส่งผลต่อพฤติกรรมของของไหลและแรงดันในระบบอย่างมาก:

1. แบบสันฝาย (Weir Type)

เป็นดีไซน์ที่นูนยกสูงขึ้นมาตรงกลางตัวเรือนคล้ายสันเขื่อน เมื่อปิดวาล์ว แผ่นยางจะเคลื่อนที่ลงมาประกบกับสันนี้ในระยะทางสั้น ๆ (Short Stroke)

• จุดเด่น: แผ่นยางล้าช้า มีอายุการใช้งานยาวนาน ปิดได้สนิทแน่นหนาแม้ในระบบสุญญากาศ (Vacuum)
• ข้อจำกัด: เกิดแรงดันตกคร่อม (Pressure Drop) ในระบบสูง และไม่เหมาะกับตะกอนขนาดใหญ่

2. แบบตรงทะลุ (Straight Through)

ภายในตัวเรือนราบเรียบเป็นเนื้อเดียวกับท่อ ไม่มีสันขวางกั้น แผ่นยางต้องยืดตัวลงมาลึกมาก (Full Stroke) เพื่อปิดวาล์วที่ก้นตัวเรือน

• จุดเด่น: ของไหลวิ่งผ่านได้สะดวกมาก อัตราแรงดันตกคร่อมต่ำเยี่ยม ยอดเยี่ยมสำหรับของหนืดข้นและกากตะกอนหนาแน่น (Slurry)
• ข้อจำกัด: แผ่นยางเสื่อมสภาพเร็วกว่าแบบแรกเนื่องจากต้องยืดตัวสูง

การอ่านสเปคไดอะแฟรมวาล์ว อุตสาหกรรม ที่วิศวกรต้องรู้

การเลือกคีย์สเปค (Key Specification) ให้เหมาะสมกับหน้างาน ถือเป็นกุญแจสำคัญที่จะช่วยยืดอายุการใช้งานของวาล์วและป้องกันอุบัติเหตุสารเคมีรั่วไหล โดยสเปคสำคัญแบ่งออกเป็น 3 ส่วนหลัก ดังนี้:

1. วัสดุตัวเรือนวาล์วและการบุภายใน (Body & Lining Materials)

เนื่องจากต้องสัมผัสกับสารเคมีโดยตรง ตัวเรือนวาล์วจึงมีให้เลือกทั้งแบบโลหะล้วน และแบบโลหะบุผิวภายใน (Lined Valve) เพื่อประหยัดต้นทุนและเพิ่มความทนทาน:

• Cast Iron / Ductile Iron: เหมาะสำหรับงานน้ำทั่วไป น้ำดิบ หรือระบบลม
• Stainless Steel (316/316L): เหมาะสำหรับอุตสาหกรรมอาหาร ยา และสารเคมีสะอาด (Sanitary Grade)
• ตัวเรือนวาล์ว บุภายใน (Lining): โรงงานสารเคมีมักเลือกใช้ตัวเรือนเหล็กหล่อแต่บุผิวภายในด้วย PTFE (Teflon), PFA, หรือ Rubber (Hard Rubber/Neoprene) เพื่อให้สามารถทนต่อกรด-ด่างเข้มข้นได้ในราคาที่คุ้มค่ากว่าสแตนเลสล้วน

2. วัสดุแผ่นไดอะแฟรม (Diaphragm Materials)

แผ่นไดอะแฟรม วาล์ว คือชิ้นส่วนที่รับแรงเค้นและสัมผัสสารเคมีมากที่สุด ชนิดของคอมพาวด์ยางที่นิยมใช้มีดังนี้:

• EPDM: ทนน้ำร้อน สารเคมีเจือจาง และแสงแดดได้ดีเยี่ยม (อุณหภูมิใช้งานทั่วไปไม่เกิน 120°C)
• NBR (Nitrile): ทนทานต่อไขมัน น้ำมัน และน้ำมันอุตสาหกรรม
• PTFE (Teflon) backed with EPDM: เป็นสเปคท็อปสุด ทนทานต่อสารเคมีรุนแรงและกรดเข้มข้นได้เกือบทุกชนิดในโลก และทนอุณหภูมิได้สูงถึง 150°C-175°C

3. มาตรฐานการเชื่อมต่อและแรงดัน (Connection & Pressure Rating)

• End Connection: มีให้เลือกทั้งแบบขันเกลียว (Threaded) สำหรับท่อขนาดเล็ก, แบบสวมเชื่อม (Socket Weld), และแบบหน้าแปลน (Flanged) ซึ่งเป็นมาตรฐานหลักในโรงงานอุตสาหกรรม
• Pressure Rating: โดยทั่วไปจะอยู่ที่มาตรฐาน PN10 หรือ PN16 ซึ่งเพียงพอต่อแรงดันในระบบท่อส่งส่วนใหญ่ของโรงงาน

คู่มือการเลือกใช้งานในโรงงาน (Application Guide)

เพื่อให้เห็นภาพการนำไปใช้จริง นี่คือตัวอย่างสภาวะหน้างานที่ ไดอะแฟรมวาล์ว อุตสาหกรรม เข้าไปทำหน้าที่ได้อย่างโดดเด่น:

• โรงงานผลิตสารเคมี (Chemical Processing): นิยมใช้แบบ Weir Type ตัวเรือนบุสาร PTFE ร่วมกับแผ่นยาง PTFE/EPDM เพื่อบล็อกการกัดกร่อนของกรดไฮโดรคลอริก (HCl) หรือกรดซัลฟิวริก (H2SO4)
• ระบบบำบัดน้ำเสีย (Wastewater Treatment): มักเลือกใช้แบบ Straight Through ตัวเรือนบุยาง Hard Rubber เพื่อปล่อยให้เศษกรวด ทราย และตะกอนสลัดจ์ไหลผ่านไปได้โดยไม่เกิดการอุดตันซอกวาล์ว
• อุตสาหกรรมยาและชีวภาพ (Biopharm): ต้องเลือกใช้ตัวเรือนสแตนเลส 316L ขัดผิวเรียบ (Electro-polished) เพื่อป้องกันไม่ให้มีสิ่งสกปรกฝังตัว จัดเป็น วาล์วอุตสาหกรรมเคมี และยาสูตรสะอาดบริสุทธิ์

การประยุกต์ใช้งานและระบบวาล์วร่วมในสถานประกอบการ

ในทัศนะวิศวกรรมระบบท่อส่ง ไดอะแฟรมวาล์วมักติดตั้งร่วมกับวาล์วประเภทอื่นเพื่อความสะดวกและปลอดภัยในการเดินเครื่อง:

• ติดตั้งร่วมกับ บัตเตอร์ฟลายวาล์ว อุตสาหกรรม: วิศวกรจะออกแบบให้ติดตั้งบัตเตอร์ฟลายวาล์วไว้เป็นวาล์วเปิด-ปิดหลัก (Isolating Valve) ที่บริเวณต้นทางของท่อส่งสารเคมี เพื่อตัดขาดของไหลในระบบทั้งหมดเวลาที่ถึงรอบซ่อมบำรุงเปลี่ยนแผ่นยางไดอะแฟรม ซึ่งสามารถศึกษาข้อจำกัดและวิธียึดหน้าแปลนเพิ่มเติมได้จากคู่มือ วิธีติดตั้ง Butterfly Valve อย่างถูกต้อง
• ทำงานควบคู่กับ วาล์วบาลานซ์ อุตสาหกรรม: ในไลน์ท่อที่มีการสูบฉีดของของเหลวอย่างรุนแรง การใส่ระบบปรับสมดุลแรงดันจะช่วยลดโอกาสเกิดการฉีกขาดของแผ่นยางไดอะแฟรมจากแรงกระแทกในเส้นท่อ (Water Hammer) ได้ ซึ่งสเปคการทนทานต่อแรงดันและความร้อนเหล่านี้ จะพิจารณาอิงตามเกณฑ์วิศวกรรมชุดเดียวกับคู่มือ บัตเตอร์ฟลายวาล์วทำงานอย่างไร

บทสรุป

การเลือกใช้ ไดอะแฟรมวาล์ว อุตสาหกรรม ให้ประสบความสำเร็จ ไม่ใช่เพียงแค่การเลือกขนาดท่อที่เท่ากัน แต่ต้องอาศัยการวิเคราะห์ “ประเภททิศทางการไหล” ควบคู่กับ “สเปควัสดุ” ของตัวเรือนและแผ่นเนื้อยางให้เหมาะสมกับชนิดสารเคมี แรงดัน และอุณหภูมิหน้างานอย่างละเอียด เพื่อความปลอดภัยสูงสุดของบุคลากรและกระบวนการผลิตในโรงงานของคุณ

หากคุณต้องการคำปรึกษาในการเลือก สเปค ไดอะแฟรมวาล์ว หรือต้องการจัดหาคู่ชุดวาล์วทนสารเคมีประสิทธิภาพสูงสำหรับโรงงาน สามารถส่งข้อมูลคุณสมบัติของของไหลและแรงดันระบบมาให้ทีมวิศวกรของ Valve99 ช่วยคำนวณและคัดสรรสเปคที่ถูกต้องเหมาะสมได้ทันที พร้อมบริการจัดทำใบเสนอราคาให้ฟรีโดยไม่มีค่าใช้จ่าย
