Diaphragm Valve vs Globe Valve — เปรียบเทียบและการเลือกใช้งานที่เหมาะสม
ในระบบวิศวกรรมท่อส่ง (Piping System) ของโรงงานอุตสาหกรรม วาล์วที่ทำหน้าที่เปิด-ปิด (On-Off Service) อาจมีให้เลือกใช้มากมาย แต่เมื่อขยับมาเป็นไลน์ท่อที่ต้องการ “ควบคุมการไหลและหรี่วาล์ว (Throttling Service)” อย่างละเอียด แม่นยำ วาล์วสองประเภทที่มักถูกนำมาพิจารณาเปรียบเทียบสเปคและแข่งขันกันอยู่เสมอก็คือ Diaphragm Valve vs Globe Valve
แม้ว่าวาล์วทั้งสองชนิดนี้จะเป็นวาล์วที่เคลื่อนที่ในแนวเส้นตรง (Linear Motion Valve) เหมือนกัน และมีความสามารถในการหรี่ควบคุมปริมาณของไหลได้ดีคล้ายกัน แต่โครงสร้างภายใน วัสดุศาสตร์ และพฤติกรรมการตอบสนองต่อของไหลนั้นแตกต่างกันอย่างสิ้นเชิง การเลือกใช้ผิดสภาวะหน้างานอาจทำให้เกิดการรั่วซึม บ่าซีลพังทลาย หรือเกิดสารเคมีกัดกร่อนจนระบบเสียหาย บทความนี้ Valve99 จะพาทุกท่านไปเจาะลึกความแตกต่าง เพื่อให้เลือกใช้งานได้อย่างถูกต้องและคุ้มค่าที่สุด
ทำความรู้จักโครงสร้างและกลไกพื้นฐาน
ก่อนอื่น เรามาทำความเข้าใจกลไกแกนกลางของวาล์วทั้งสองชนิดกันก่อน

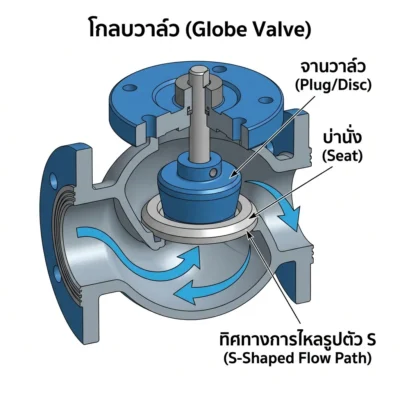

โกลบวาล์ว (Globe Valve) คืออะไร?
โกลบวาล์ว มีลักษณะตัวเรือนกลมมนคล้ายลูกโลก ภายในมีแผงกั้นช่องเปิด-ปิด (Orifice) กลไกการทำงานจะใช้แกนวาล์วหมุนดันจานวาล์ว (Plug หรือ Disc) ให้เคลื่อนที่ลงมาในแนวดิ่งเพื่อกดทับเข้ากับบ่านั่ง (Seat) รูปวงแหวน
- จุดเด่น: ของไหลที่วิ่งผ่านจะถูกหักเหทิศทางเป็นรูปตัว S ทำให้สามารถควบคุมและปรับแต่งอัตราการไหล (Flow Regulation) ได้อย่างละเอียดแม่นยำที่สุดในบรรดาวาล์วกลไกทั้งหมด

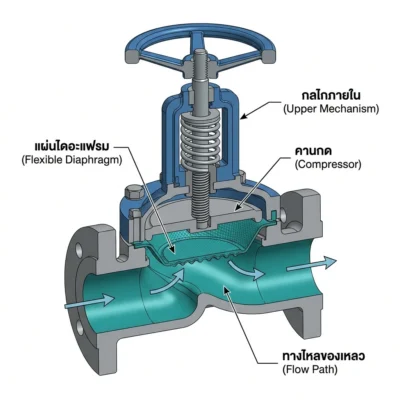

ไดอะแฟรมวาล์ว (Diaphragm Valve) คืออะไร?
ไดอะแฟรมวาล์ว โครงสร้างภายในจะไม่ใช้จานโลหะ แต่จะใช้ แผ่นไดอะแฟรม วาล์ว (Flexible Diaphragm) ที่ยืดหยุ่นทำจากยางหรือเทฟลอน โดยมีคานกด (Compressor) ขยับลงมาบดบี้แผ่นยางให้แนบสนิทกับพื้นผิวตัวเรือนด้านล่าง
- จุดเด่น: แผ่นยางไดอะแฟรมจะทำหน้าที่แยกชิ้นส่วนขับเคลื่อนโลหะด้านบน (แกนและสปริง) ออกจากของไหลด้านล่างโดยสิ้นเชิง ทำให้ไม่มีสารเคมีเข้าไปกัดกร่อนกลไกภายใน
ตารางเปรียบเทียบ: Diaphragm Valve vs Globe Valve
เพื่อให้วิศวกรและฝ่ายจัดซื้อสามารถนำไปใช้เทียบสเปคหน้างานได้อย่างรวดเร็ว นี่คือตารางสรุปความแตกต่างในมิติต่างๆ:
| คุณสมบัติทางวิศวกรรม | ไดอะแฟรมวาล์ว (Diaphragm Valve) | โกลบวาล์ว (Globe Valve) |
| กลไกการปิดกั้น | แผ่นยางยืดหยุ่น (Diaphragm Membrane) | จานโลหะกดทับบ่านั่ง (Disc & Seat) |
| การแยกส่วนกลไกภายใน | แยกเด็ดขาด 100% (ของไหลไม่โดนแกน) | ไม่แยก (ของไหลวิ่งผ่านจานและแกนวาล์ว) |
| แรงดันตกคร่อม (Pressure Drop) | ปานกลาง-สูง (ขึ้นอยู่กับว่าเป็นแบบสันฝายหรือตรงทะลุ) | สูงมาก (เนื่องจากทิศทางการไหลถูกหักเห 180 องศา) |
| ความเหมาะสมกับกากตะกอน (Slurry) | ดีเยี่ยม ไม่มีซอกหลืบให้ติดขัด | ไม่แนะนำ ตะกอนจะกัดเซาะบ่าและฝังตัวในวาล์ว |
| ความสะอาดปลอดเชื้อ (Sanitary) | ดีเยี่ยม ทำความสะอาดง่าย (CIP/SIP) | ไม่เหมาะสม มีซอกอับสะสมสิ่งสกปรก |
| ขีดจำกัดแรงดันและอุณหภูมิ | ต่ำ-ปานกลาง (จำกัดตามคุณสมบัติยาง) | สูงมาก (รองรับไอน้ำและความร้อนสูงได้ดี) |
เจาะลึกความแตกต่างสำคัญในการใช้งาน
เมื่อนำมาเปรียบเทียบในแง่การเดินระบบภายใน โรงงานอุตสาหกรรม จุดตัดสำคัญที่ใช้เลือก Diaphragm Valve vs Globe Valve มีดังนี้:
1. สภาวะแรงดันและอุณหภูมิ (Pressure & Temperature Limits)
- Globe Valve คือผู้ชนะในด้านความอึดถึกทนต่อสภาวะสุดขั้ว เนื่องจากโครงสร้างเป็นโลหะล้วน (Metal-to-Metal Seat) จึงสามารถรองรับของไหลที่มีอุณหภูมิสูงมาก เช่น ระบบไอน้ำ (Steam Line) น้ำร้อนจัด หรือน้ำมันร้อน รวมถึงระบบที่มีแรงดันสูง (High Pressure) ได้อย่างสบาย
- Diaphragm Valve มีจุดอ่อนสำคัญที่แผ่นยาง หากเจออุณหภูมิเกิน $150^\circ\text{C}$ ยางหรือเทฟลอนจะเริ่มสูญเสียคุณสมบัติและฉีกขาดได้ง่าย จึงไม่สามารถนำไปใช้กับงานไอน้ำจัด ๆ ได้
2. คุณสมบัติและความบริสุทธิ์ของของไหล (Fluid Type & Purity)
- หากของไหลเป็นกรดเข้มข้น สารละลายเคมีรุนแรง หรือน้ำเสียที่มีตะกอนคม (Slurry) Diaphragm Valve จะตอบโจทย์ได้เหนือกว่ามาก สารเคมีจะไม่สามารถเข้าถึงแกนโลหะด้านบนได้เลย จึงถูกเลือกให้เป็น วาล์วอุตสาหกรรมเคมี ตัวจริง รวมถึงในไลน์ผลิตยาและอาหารที่ต้องการความสะอาดระดับสูงสุด (Sanitary)
- หากนำ Globe Valve ไปใช้กับสารเคมีกัดกร่อนหรือของเหลวที่มีกากตะกอน เศษตะกอนเหล่านั้นจะวิ่งเข้าไปกัดเซาะจานวาล์วและบ่านั่งโลหะจนเป็นรอย ส่งผลให้วาล์วเกิดอาการ “ปิดไม่สนิท” หรือรั่วซึม (Internal Leakage) ในเวลาอันรวดเร็ว
3. แรงดันตกคร่อมในระบบ (Pressure Drop)
- ด้วยโครงสร้างภายในของ Globe Valve ที่บังคับให้ไหลหักมุมเปลี่ยนทิศทาง จึงทำให้เกิดแรงดันตกคร่อม (Pressure Drop) ในระบบสูงมาก ปั๊มน้ำต้องทำงานหนักขึ้น
- ขณะที่ Diaphragm Valve (โดยเฉพาะรูปแบบ Straight Through หรือแบบตรงทะลุ) ของไหลจะวิ่งผ่านไปได้ราบเรียบกว่า ทำให้แรงดันตกคร่อมต่ำกว่าโกลบวาล์วอย่างเห็นได้ชัด
คู่มือสรุปเลือกใช้งานอย่างไรให้แมตช์กับหน้างาน?
พิจารณาเลือกใช้ Diaphragm Valve เมื่อ:
- ของไหลในระบบเป็นสารเคมีกัดกร่อน กรด-ด่าง หรือของเหลวหนืดข้นที่มีตะกอนเจือปน
- ระบบท่อต้องการความสะอาด ปลอดเชื้อ ไร้ซอกมุมอับ (เช่น ไลน์ผลิตอาหาร, ยา, เครื่องดื่ม, หรือน้ำกลั่นบริสุทธิ์)
- ระบบทำงานภายใต้สภาวะแรงดันต่ำถึงปานกลาง และอุณหภูมิไม่สูงเกินไป
พิจารณาเลือกใช้ Globe Valve เมื่อ:
- ไลน์ท่อส่งของคุณเป็นระบบไอน้ำ (Steam), น้ำร้อนอุณหภูมิสูง หรือน้ำมันร้อน
- ระบบมีแรงดันใช้งานสูง (High-Pressure Line) ที่วาล์วเนื้อยางทั่วไปรับไม่ไหว
- ต้องการวาล์วควบคุมเพื่อหรี่และปรับแต่งอัตราการไหลอย่างแม่นยำสูง โดยที่ของไหลนั้นเป็นน้ำสะอาด แก๊ส หรือของเหลวที่ไม่มีตะกอนคม
การประยุกต์ใช้งานและระบบวาล์วร่วมในสถานประกอบการ
ในทัศนะวิศวกรรมระบบท่อส่ง การทำงานร่วมกันของระบบวาล์วจะช่วยเพิ่มความปลอดภัยสูงสุด:
- ติดตั้งร่วมกับ บัตเตอร์ฟลายวาล์ว อุตสาหกรรม: โรงงานมักติดตั้งบัตเตอร์ฟลายวาล์วไว้ที่ต้นทางของไลน์ท่อเพื่อเป็นวาล์วเปิด-ปิดหลัก (Isolating Valve) สำหรับบล็อกของไหลทั้งหมดเวลาที่ต้องหยุดระบบชั่วคราวเพื่อเข้าซ่อมบำรุงเปลี่ยนแผ่นยางไดอะแฟรม โดยวิศวกรสามารถศึกษาข้อจำกัดและวิธียึดหน้าแปลนได้จากคู่มือ วิธีติดตั้ง Butterfly Valve อย่างถูกต้อง
- ทำงานควบคู่กับ วาล์วบาลานซ์ อุตสาหกรรม: เพื่อควบคุมการสูบฉีดและการกระจายแรงดันของเหลวให้สม่ำเสมอ ป้องกันไม่ให้เกิดแรงกระแทกในเส้นท่อ (Water Hammer) ที่จะส่งผลร้ายทำให้แผ่นเนื้อยางไดอะแฟรมฉีกขาด ซึ่งการคำนวณทิศทางแรงดันจะพิจารณาอิงตามเกณฑ์วิศวกรรมชุดเดียวกับคู่มือ บัตเตอร์ฟลายวาล์วทำงานอย่างไร
บทสรุป
บทสรุปของมวยคู่เอก Diaphragm Valve vs Globe Valve คือไม่มีวาล์วตัวไหนที่ดีที่สุด มีเพียงวาล์วที่ “เหมาะสมกับสภาวะหน้างานที่สุด” โกลบวาล์วคือราชาแห่งงานหรี่และควบคุมไอน้ำแรงดันสูง ส่วนไดอะแฟรมวาล์วคือผู้เชี่ยวชาญเฉพาะทางสำหรับไลน์สารเคมี งานตะกอน และงานปลอดเชื้อ การเลือกสเปควัสดุตัวเรือนและการบุผิวภายในจึงเป็นกุญแจสำคัญที่จะช่วยให้โรงงานของคุณเดินเครื่องได้อย่างปลอดภัยและยั่งยืน
หากคุณกำลังมองหาวาล์วควบคุมประสิทธิภาพสูง หรือต้องการวิศวกรช่วยคำนวณเลือกสเปควัสดุให้แมตช์กับสารเคมี แรงดัน และอุณหภูมิหน้างาน สามารถติดต่อทีมงานผู้เชี่ยวชาญของ Valve99 ได้ทันทีครับ เราพร้อมให้คำปรึกษาและจัดทำใบเสนอราคาให้คุณฟรีโดยไม่มีค่าใช้จ่ายใด ๆ ทั้งสิ้น
