วิธีติดตั้ง Gate Valve อย่างถูกต้อง — ทิศทาง จุดติดตั้ง และข้อควรระวัง

ในระบบท่อส่งของไหลและน้ำภายในโรงงานอุตสาหกรรม เกตวาล์ว (Gate Valve) หรือวาล์วประตูน้ำ ถือเป็นอุปกรณ์ชิ้นสำคัญที่ทำหน้าที่เป็นด่านแรกในการกั้นแยกส่วนท่อเพื่อความปลอดภัยและการซ่อมบำรุง แม้ว่าโครงสร้างของวาล์วชนิดนี้จะดูเรียบง่ายและไม่ซับซ้อนเท่ากับ Gate Valve vs Globe Valve แต่ในหน้างานจริง ช่างเทคนิคและวิศวกรมักมองข้ามรายละเอียดเล็กๆ น้อยๆ ในขั้นตอนการประกอบ

การไม่รู้วิธีการจัดวางทิศทาง หรือเลือกจุดติดตั้งที่ไม่เหมาะสม มักส่งผลให้วาล์วเกิดการรั่วซึม ลิ้นวาล์วติดตาย หรือบ่ารับสึกหรอก่อนเวลาอันควร บทความนี้จะพาทุกท่านไปเจาะลึก “วิธีติดตั้ง Gate Valve อย่างถูกต้อง” ตามมาตรฐานวิศวกรรม ตั้งแต่การเช็กทิศทาง การเลือกตำแหน่งหน้างาน ไปจนถึงข้อควรระวังที่ห้ามมองข้าม เพื่อให้ระบบท่อของโรงงานคุณทำงานได้อย่างมีประสิทธิภาพและยาวนานที่สุด

ทิศทางและตำแหน่ง: หัวใจสำคัญของ วิธีติดตั้ง Gate Valve อย่างถูกต้อง

ก่อนที่จะทำการยกวาล์วเข้าประกอบกับเส้นท่อ สิ่งแรกที่ทีมช่างต้องทำความเข้าใจคือเรื่องของมิติและพฤติกรรมการไหล ซึ่งมีหลักเกณฑ์สำคัญที่ต้องปฏิบัติตามดังนี้:

1. ทิศทางการไหลของของไหล (Flow Direction)

ตามธรรมชาติของเกตวาล์วมาตรฐาน (Solid Wedge หรือ Flexible Wedge) โครงสร้างลิ้นวาล์วจะถูกออกแบบมาให้สมมาตร ทำให้ตัววาล์วสามารถติดตั้งได้แบบ สองทิศทาง (Bi-directional) หมายความว่าคุณจะหันฝั่งไหนเข้าหาทิศทางน้ำวิ่งก็ได้ ยกเว้นในกรณีที่คุณเลือกใช้สเปกเฉพาะทางอย่าง Knife Gate Valve หรือวาล์วใบมีดที่ใช้ใน 3-Way Ball Valve ในระบบบำบัดน้ำ ซึ่งมักจะระบุทิศทางการกั้นน้ำด้วยลูกศรบนตัวเรือน (Flow Arrow) อย่างชัดเจน ช่างติดตั้งจึงต้องสังเกตให้ดีก่อนขันแน่น

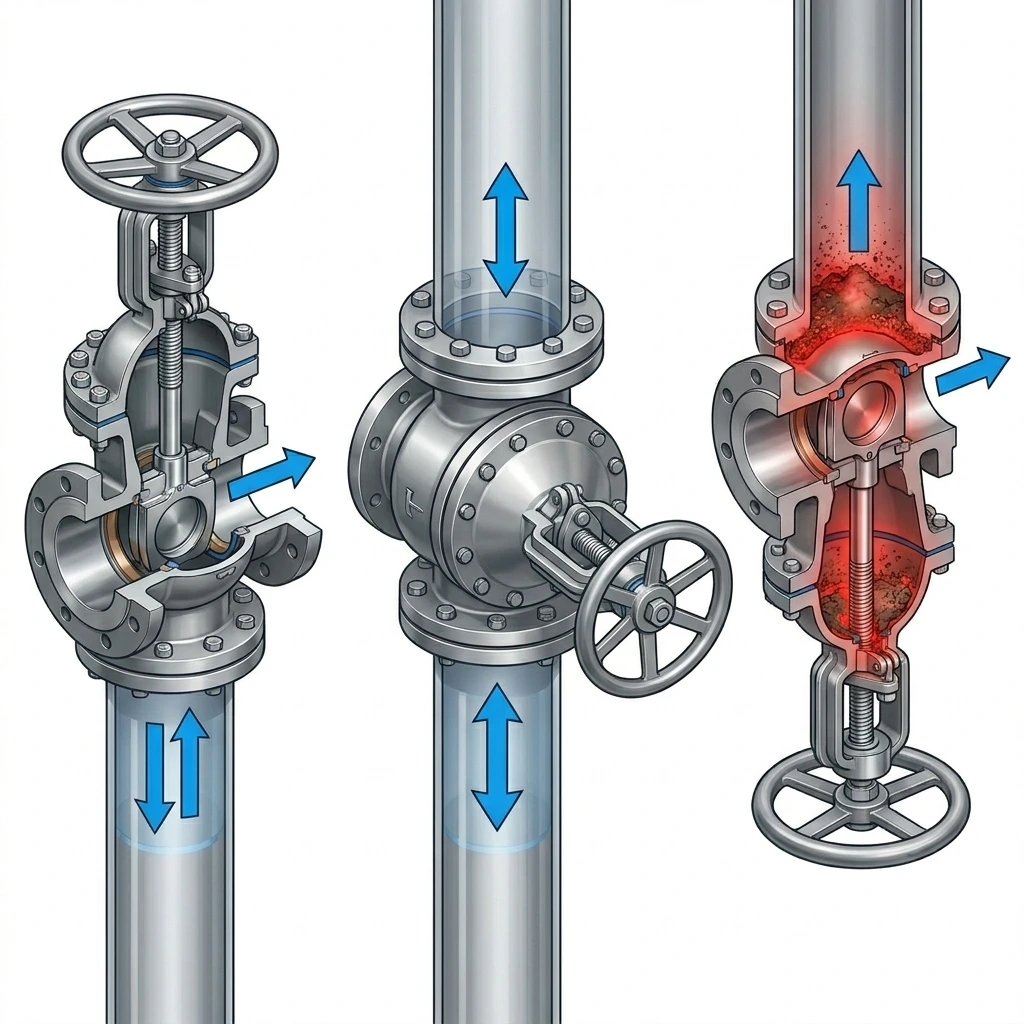

2. ทิศทางการจัดวางพวงมาลัยและก้านวาล์ว (Orientation)

• แนวตั้ง (Vertical Stem – แนะนำที่สุด): วิธีติดตั้งที่ดีที่สุดคือการวางก้านวาล์วและพวงมาลัยชี้ขึ้นฟ้าตรงๆ (90 องศา) เนื่องจากจะช่วยลดแรงกดและการสะสมของเศษตะกอนที่ร่องบ่ารับด้านล่าง

• แนวนอน (Horizontal Stem): หากพื้นที่จำกัด สามารถติดตั้งในลักษณะตะแคงก้านวาล์วขนานกับพื้นได้ แต่มีข้อจำกัดคือต้องเผื่อแรงม้าหรือแรงทอร์คในการเปิด-ปิดที่สูงขึ้น และเสี่ยงต่อการเกิดตะกอนฝั่งใดฝั่งหนึ่งขูดบ่ารับ

• ห้ามคว่ำพวงมาลัยชี้ลงพื้นเด็ดขาด: การติดตั้งแบบคว่ำก้านวาล์วลงล่างจะทำให้เศษสิ่งสกปรก โคลน และสนิมในท่อตกลงมาสะสมที่กล่องซีลเกลียว (Stuffing Box) ก่อให้เกิดปัญหาน้ำรั่วซึมออกด้านบนและก้านวาล์วติดตายในระยะยาว

ขั้นตอนและวิธีการประกอบหน้าแปลนวาล์วเข้ากับเส้นท่อ

เพื่อให้แนวรอยต่อระหว่างท่อและวาล์วแนบสนิทและไม่เกิดความเค้น (Stress) ในเนื้อโลหะ ทีมช่างควรปฏิบัติตามขั้นตอนดังต่อไปนี้:

1. การทำความสะอาดและตรวจสอบก่อนติดตั้ง

• ตรวจสอบภายในช่องท่อและภายในวาล์ว ต้องไม่มีเศษลวดเชื่อม เศษประเก็นเก่า หรือกรวดทรายหลงเหลืออยู่

• เช็กผิวหน้าแปลน (Flange Face) ของทั้งสองฝั่งว่าเรียบสนิท ไม่มีรอยขีดข่วนลึกที่จะทำให้เกิดการรั่วซึม

2. การขันแน่นโบลท์แบบไขว้ (Cross-Tightening)

ในจังหวะที่สอดประเก็น (Gasket) และร้อยน็อตโบลท์ ห้ามทำการขันน็อตไล่เรียงกันไปตามวงกลมเด็ดขาด แต่ให้ใช้วิธี ขันไขว้เป็นรูปดาว (Star Pattern) ทีละนิด เพื่อให้อิควอไลเซอร์หรือแรงกดกระจายตัวอย่างสม่ำเสมอทั่วหน้าแปลน ป้องกันไม่ให้ตัวเรือนวาล์วเกิดการบิดเบี้ยวจนลิ้นวาล์วขัดตัวเปิด-ปิดไม่ได้

ตารางสรุปเช็คลิสต์: วิธีติดตั้ง Gate Valve อย่างถูกต้อง

หัวข้อตรวจสอบ	สิ่งที่ต้องทำในการติดตั้ง	ผลกระทบหากทำผิดวิธี
ทิศทางพวงมาลัย	ตั้งตรงชี้ขึ้นฟ้า (90 องศา) หรือตะแคงข้าง	หากคว่ำลง ตะกอนจะกัดเซาะซีลและวาล์วจะติดตาย
สถานะลิ้นวาล์วก่อนเชื่อม	ต้องปิดลิ้นวาล์วให้สนิท (กรณีเชื่อมท่อ)	ความร้อนจากการเชื่อมจะทำให้บ่ารับบิดเบี้ยว
ระยะเผื่อหน้างาน	ต้องเผื่อพื้นที่ด้านบนสำหรับรุ่นก้านยก (Rising Stem)	ก้านวาล์วจะแทงชนเพดานทำให้เปิดวาล์วไม่ได้สุด
การขันน็อตหน้าแปลน	ขันสลับไขว้เป็นรูปดาว (Cross-Tightening)	หน้าแปลนเอียง เกิดช่องว่างและน้ำรั่วซึม

ข้อควรระวังสำคัญและข้อห้ามหลังการติดตั้ง

นอกเหนือจากวิธีการประกอบทางกายภาพแล้ว การนำวาล์วไปใช้งานหลังจากติดตั้งเสร็จก็มีข้อควรระวังทางวิศวกรรมที่ต้องควบคุมอย่างเข้มงวด:

ข้อควรระวังเรื่องการลองระบบ (Flushing): หลังจากติดตั้งเสร็จและต้องการเดินปั๊มเพื่อล้างท่อ (Flushing) ควรมั่นใจว่าได้เปิดเกตวาล์วจนสุด 100% ห้ามเปิดแง้มไว้เพียงเล็กน้อย เพราะเศษตะกรันจากการเชื่อมท่อจะวิ่งด้วยความเร็วสูงเข้ามาชนและกัดเซาะผิวบ่ารับจนพังทลายทันที ซึ่งคุณลักษณะการทนทานต่อตะกอนนี้จะแตกต่างกันชัดเจนตามที่อธิบายไว้ในข้อมูล Gate Valve vs Ball Valve

นอกจากนี้ สำหรับระบบท่อที่มีขนาดใหญ่และยาวมาก การปิดวาล์วอย่างรวดเร็วอาจนำไปสู่ความเสียหายของระบบท่อจากแรงกระแทกย้อนกลับ ดังนั้น การเลือกใช้เกตวาล์วที่ใช้เวลาหมุนหลายรอบจึงเป็นการป้องกันโดยธรรมชาติ แต่ช่างควบคุมก็ยังคงต้องระวังไม่ให้หมุนปิดกระชากแบบกะทันหัน เพื่อลดความเสี่ยงต่อโครงสร้างของข้อต่อท่อทั้งหมด

สรุป

การเรียนรู้และปฏิบัติตาม วิธีติดตั้ง Gate Valve อย่างถูกต้อง ไม่ใช่เรื่องยาก แต่เป็นเรื่องของการใส่ใจในรายละเอียดทางเทคนิค การเลือกวางพวงมาลัยในแนวตั้ง การขันน็อตหน้าแปลนแบบกระจายแรง และการหลีกเลี่ยงการคว่ำวาล์วลงพื้น จะช่วยลดอัตราการเกิดข้อผิดพลาด (Human Error) ในโรงงานได้อย่างมหาศาล อีกทั้งยังช่วยยืดอายุการใช้งานของอุปกรณ์ ลดงบประมาณซ่อมบำรุง และทำให้ระบบส่งจ่ายของไหลในโรงงานอุตสาหกรรมของคุณดำเนินไปได้อย่างปลอดภัยสูงสุด
