Gate Valve vs Ball Valve — ต่างกันอย่างไร และเลือกแบบไหนให้เหมาะกับระบบ?
ในขั้นตอนการออกแบบและติดตั้งระบบท่อส่งของเหลว ก๊าซ หรือสารเคมีในโรงงานอุตสาหกรรม อุปกรณ์พื้นฐานที่วิศวกรและช่างเทคนิคต้องเจอกันอยู่ทุกวันคือวาล์วประเภทเปิด-ปิดสนิท (On-Off Valve / Isolating Valve) และเมื่อต้องเดินเข้าคลังสินค้าเพื่อเลือกสเปกวาล์ว มวยคู่เอกที่ถูกหยิบยกขึ้นมาเปรียบเทียบและถกเถียงกันมากที่สุดตลอดกาลก็คือ “Gate Valve vs Ball Valve”
แม้ว่าวาล์วทั้งสองชนิดนี้จะทำหน้าที่ปลายทางเหมือนกัน คือการกั้นหรือปล่อยให้ของไหลวิ่งผ่านท่อ แต่ในแง่ของโครงสร้างภายใน กลไกการทำงาน และพฤติกรรมเมื่ออยู่หน้างานจริง กลับมีความแตกต่างกันโดยสิ้นเชิง การเลือกใช้วาล์วผิดประเภทไม่เพียงแต่จะทำให้อายุการใช้งานของวาล์วสั้นลง แต่ยังอาจก่อให้เกิดปัญหาแรงกระแทกในท่อ หรือปัญหาวาล์วรั่วซึมจนไลน์การผลิตต้องสะดุดหยุดชะงัก บทความนี้จะพาทุกท่านไปเจาะลึกแบบช็อตต่อช็อตว่าวาล์วสองพี่น้องนี้ต่างกันอย่างไร และระบบของคุณควรเลือกใช้แบบไหน
ทำความเข้าใจโครงสร้างและกลไกภายใน: Gate Valve vs Ball Valve
เพื่อให้เห็นภาพความต่างชัดเจนขึ้น เรามาดูที่กลไกการกั้นน้ำภายในของตัววาล์วทั้งสองรูปแบบกัน:

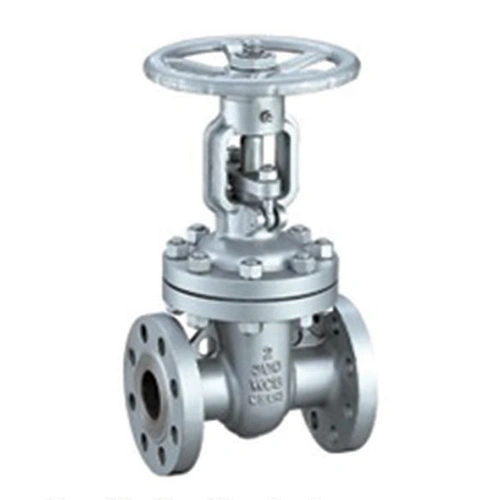

1. Gate Valve (เกตวาล์ว / วาล์วประตูน้ำ)
ลิ้นวาล์วของเกตวาล์วจะมีลักษณะเป็นแผ่นโลหะหนา (Wedge หรือ Gate) เคลื่อนที่ขึ้นและลงในแนวตั้งฉากกับทิศทางการไหลของน้ำ เหมือนกับแผ่นประตูลิฟต์หรือบานประตูกั้นเขื่อน
- กลไกการทำงาน: ขับเคลื่อนด้วยการหมุนพวงมาลัย (Handwheel) หลายๆ รอบ เพื่อให้ก้านวาล์วค่อยๆ ไขเกลียวดึงแผ่นลิ้นยกขึ้นไปซ่อนไว้ด้านบนตัวเรือนเมื่อต้องการเปิดสุด และหมุนเกลียวดันแผ่นลิ้นลงมาขัดกับบ่ารับเมื่อต้องการปิดสนิท

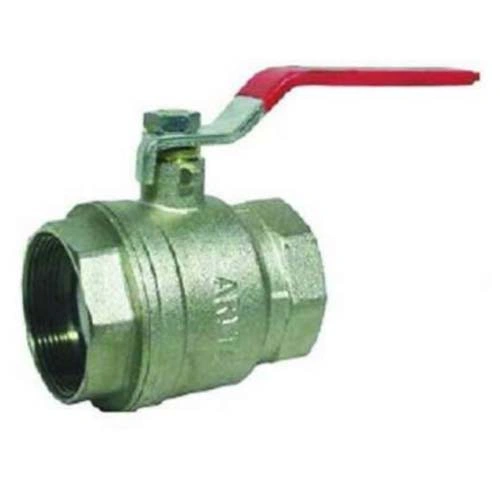

2. Ball Valve (บอลวาล์ว / วาล์วลูกบอล)
กลไกภายในเปลี่ยนจากแผ่นโลหะแนวตั้ง มาเป็น “ลูกบอลทรงกลม” (Ball) ที่ถูกเจาะรูทะลุตรงกลางเอาไว้
- กลไกการทำงาน: ทำงานด้วยการหมุนด้ามจับ (Lever) เพียงแค่ 90 องศา (Quarter-turn) เท่านั้น เมื่อด้ามจับขนานกับท่อ รูเจาะของลูกบอลจะตรงกับแนวท่อทำให้น้ำไหลผ่าน และเมื่อบิดด้ามจับตั้งฉากกับท่อ ลูกบอลจะหมุนหันด้านผิวเรียบมาบล็อกทางน้ำไว้ทันที
เปรียบเทียบความแตกต่างในแง่การใช้งานจริงหน้างาน
เมื่อนำวาล์วทั้งสองชนิดนี้ไปติดตั้งในระบบท่อส่งอุตสาหกรรม จุดเด่นและข้อจำกัดที่จะแสดงออกมามีดังนี้:
1. ความเร็วในการเปิด-ปิด และการเกิด Water Hammer
- Ball Valve: ชนะขาดเรื่องความรวดเร็วและความง่ายในการปฏิบัติงาน เพราะบิดด้ามจับเพียงครั้งเดียวก็เปิด-ปิดได้ทันที ทว่าความเร็วนี้อาจเป็นดาบสองคม หากผู้ปฏิบัติงานทำการปิดวาล์วขนาดใหญ่แบบกะทันหัน อาจทำให้เกิด ปรากฏการณ์ค้อนน้ำ (Water Hammer) หรือแรงกระแทกย้อนกลับที่ทำให้ท่อแตกได้
- Gate Valve: ต้องใช้เวลาในการหมุนพวงมาลัยหลายรอบกว่าจะเปิดสุดหรือปิดสนิท ซึ่งการปิดที่ช้าลงนี้จะช่วยลดความเร็วของของเหลวทีละน้อย ทำให้ปลอดภัยจากการเกิด Water Hammer ในท่อส่งขนาดใหญ่
2. ประสิทธิภาพการปิดป้องกันการรั่วซึม (Sealing)
- Ball Valve: มีการซีลที่แน่นหนาและทนทานกว่ายาวนาน เนื่องจากตัวลูกบอลจะถูกขนาบแน่นด้วยซีลนุ่ม (เช่น ซีลเทฟลอน PTFE) ตลอดเวลา ทำให้โอกาสรั่วซึมน้อยมากแม้จะผ่านการใช้งานไปนาน
- Gate Valve: ลิ้นวาล์วโลหะจะขัดเข้ากับบ่ารับโลหะ (Metal-to-Metal Seat) หากน้ำในระบบมีเศษดิน ทราย หรือตะกรัน เศษเหล่านั้นจะเข้าไปฝังตัวอยู่ที่ร่องบ่ารับด้านล่าง ทำให้แผ่นลิ้นกดลงมาไม่สุด และเกิดปัญหาวาล์วปิดไม่สนิทในที่สุด
3. แรงดันตกคร่อมในระบบ (Pressure Drop / Head Loss)
ในส่วนนี้ถือว่าเสมอกันหากเลือกสเปกแบบ Full Bore เนื่องจากเมื่อวาล์วทั้งสองชนิดเปิดสุด ทั้งแผ่นเกตและรูลูกบอลจะเปิดโล่ง 100% ทำให้น้ำไหลผ่านได้เต็มท่อโดยไม่มีแรงต้าน ปั๊มน้ำจึงไม่ต้องทำงานหนัก
ตารางสรุปความแตกต่างมวยคู่เอก: Gate Valve vs Ball Valve
| คุณสมบัติทางวิศวกรรม | เกตวาล์ว (Gate Valve) | บอลวาล์ว (Ball Valve) |
| มุมหมุนในการเปิด-ปิด | หมุนหลายรอบ (Multi-turn) | หมุน 90 องศา (Quarter-turn) |
| ความเร็วการทำงาน | ช้า (ชาร์จแรงดันช้า) | รวดเร็วทันใจ |
| การป้องกัน Water Hammer | ดีเยี่ยม (ปิดช้า แรงกระแทกต่ำ) | ต่ำ (ต้องระวังการปิดกะทันหัน) |
| ความทนทานต่อสารเคมี / ตะกอน | ต่ำ (ตะกอนมักอุดตันที่ร่องบ่า) | สูงกว่า (เศษตะกอนหลุดง่าย) |
| การนำไปใช้หรี่วาล์ว (Throttling) | ห้ามใช้เด็ดขาด (ลิ้นวาล์วจะพัง) | ไม่แนะนำ (ยกเว้นรุ่นพิเศษ V-Port) |
| พื้นที่ในการติดตั้ง | ต้องเผื่อพื้นที่แนวตั้งสำหรับก้านยก | ต้องเผื่อพื้นที่แนวนอนสำหรับรัศมีด้ามโยก |
คู่มือการตัดสินใจ: เลือกแบบไหนให้เหมาะกับระบบท่อของคุณ?
เพื่อให้การสั่งซื้อและการระบุสเปกในโรงงานถูกต้องแม่นยำ วิศวกรสามารถใช้หลักเกณฑ์ง่ายๆ 3 ข้อในการตัดสินใจเลือกซื้อระหว่าง Gate Valve vs Ball Valve ดังนี้ครับ:
- พิจารณาจากขนาดท่อและลักษณะการไหล: หากท่อส่งของคุณมีขนาดใหญ่ (ตั้งแต่ 3-4 นิ้วขึ้นไป) และเป็นท่อส่งน้ำหลัก ท่อดับเพลิง หรือท่อน้ำดิบระยะไกล ควรเลือกใช้ Gate Valve เพื่อลดความเสี่ยงเรื่องแรงกระแทกในระบบท่อ
- พิจารณาจากความถี่ในการใช้งาน: หากหน้างานนั้นจำเป็นต้องมีการเปิด-ปิดวาล์วบ่อยๆ ในไลน์ผลิต (เช่น ทุกชั่วโมง หรือทุกวัน) ควรเลือกใช้ Ball Valve เพราะมีความทนทานต่อการสึกหรอจากการเปิด-ปิดมากกว่า และทำงานได้รวดเร็วกว่ามาก
- พิจารณาเรื่องความจำเป็นในการ Automate: หากในอนาคตต้องการอัปเกรดระบบท่อให้เป็นอัตโนมัติ สั่งงานผ่าน PLC การเลือกใช้ Ball Valve จะตอบโจทย์และประหยัดงบประมาณกว่า เนื่องจากโครงสร้างหมุน 90 องศา สามารถติดตั้งร่วมกับหัวขับลมหรือหัวขับไฟฟ้าได้ง่ายและแม่นยำกว่าการใช้เกตวาล์ว
สรุป
ศึกระหว่าง Gate Valve vs Ball Valve ไม่มีผู้ชนะที่แท้จริง มีเพียงวาล์วที่ “เหมาะสมที่สุดสำหรับหน้างาน” เท่านั้น การทำความเข้าใจขีดจำกัดทางวิศวกรรมของวาล์วแต่ละตัว การหลีกเลี่ยงการนำเกตวาล์วไปเปิดหรี่ควบคุมน้ำ และการระบุสเปกวัสดุที่เหมาะสม จะช่วยลดค่าใช้จ่ายในการซ่อมบำรุง ยืดอายุการทำงานของระบบท่อส่ง และสร้างความปลอดภัยสูงสุดให้กับกระบวนการผลิตอุตสาหกรรมของคุณได้อย่างยั่งยืน
