Gate Valve vs Globe Valve — เปรียบเทียบข้อแตกต่าง และการเลือกใช้งานที่ถูกต้อง
ในระบบวิศวกรรมท่อส่งของไหลภายในโรงงานอุตสาหกรรม การเลือกประเภทวาล์วให้ตรงกับลักษณะงาน (Function) ถือเป็นปัจจัยที่ชี้วัดว่าระบบนั้นจะทำงานได้อย่างราบรื่นหรือเกิดการชำรุดเสียหายก่อนเวลาอันควร และเมื่อพูดถึงวาล์วโลหะแบบหมุนพวงมาลัย (Multi-turn Valves) ที่มีหน้าตาภายนอกคล้ายคลึงกันจนช่างฝึกหัดหรือฝ่ายจัดซื้อหลายท่านมักเกิดความสับสนในการระบุสเปกมากที่สุด ก็คงหนีไม่พ้นคู่ปรับตลอดกาลอย่าง “Gate Valve vs Globe Valve”
แม้ว่ามองจากภายนอก วาล์วทั้งสองชนิดนี้จะมีโครงสร้างตัวเรือนที่ดูหนาและใช้พวงมาลัยหมุนเหมือนกัน แต่ในความเป็นจริงแล้ว สถาปัตยกรรมภายในและวัตถุประสงค์ในการออกแบบถูกสร้างมาให้ทำงานสวนทางกันโดยสิ้นเชิง การนำเกตวาล์วไปใช้แทนโกลบวาล์ว หรือนำโกลบวาล์วไปวางผิดตำแหน่ง ไม่เพียงแต่จะทำให้วาล์วพังเสียหายภายในระยะเวลาไม่กี่สัปดาห์ แต่ยังส่งผลต่อแรงดันตกคร่อมและการสูญเสียพลังงานในระบบอย่างมหาศาล บทความนี้จะพาทุกท่านไปเปรียบเทียบช็อตต่อช็อตว่าวาล์วคู่นี้ต่างกันอย่างไร และเลือกอย่างไรให้ถูกต้องตามหลักวิศวกรรม
เจาะลึกโครงสร้างและกลไกภายใน: Gate Valve vs Globe Valve
เพื่อความเข้าใจที่ชัดเจนในการทำงาน เราจำเป็นต้องผ่าพิสูจน์กลไกการกั้นของไหลที่ซ่อนอยู่ภายในตัวเรือนของวาล์วทั้งสองรูปแบบดังนี้:

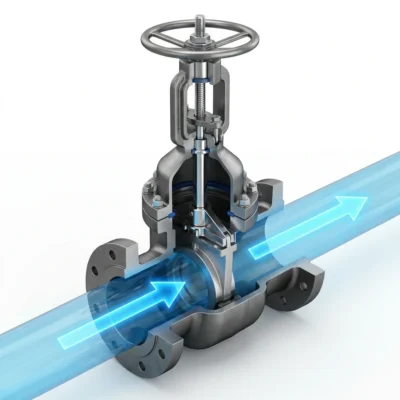

1. โครงสร้างและการไหลภายในของ Gate Valve (เกตวาล์ว / วาล์วประตูน้ำ)
กลไกภายในของเกตวาล์วจะใช้ “แผ่นลิ้นวาล์ว” (Wedge หรือ Gate) ที่เลื่อนขึ้นและเลื่อนลงในแนวตั้งฉากกับทิศทางการไหลของน้ำ เหมือนกับประตูกั้นเขื่อนหรือประตูลิฟต์ตามที่ระบุไว้ในบทความ เกตวาล์ว (Gate Valve) คืออะไร
- ลักษณะการไหล: เส้นทางการไหลของไหลจะเป็นเส้นตรงแนวราบ (Straight-through Flow) เมื่อหมุนพวงมาลัยเปิดสุด แผ่นลิ้นจะถูกยกขึ้นไปซ่อนด้านบนทั้งหมด ช่องท่อจะโล่ง 100% ทำให้สารเคมีหรือน้ำวิ่งผ่านได้โดยไม่มีสิ่งกีดขวาง ส่งผลให้เกิดแรงดันตกคร่อม (Pressure Drop) ต่ำมาก

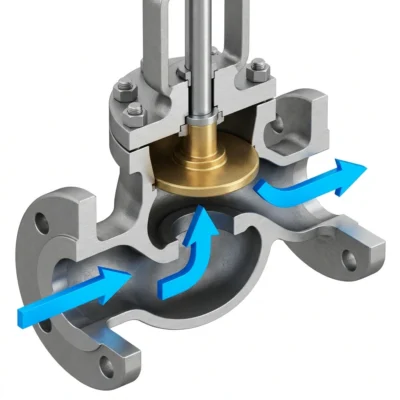

2. โครงสร้างและการไหลภายในของ Globe Valve (โกลบวาล์ว / วาล์วทรงกลม)
สถาปัตยกรรมภายในของโกลบวาล์วจะมีความซับซ้อนกว่ามาก ตัวเรือนภายในถูกกั้นแบ่งเป็นห้องรูปทรงคล้ายเอส (S-Shape) และใช้วัตถุกั้นที่มีลักษณะเป็นทรงจานแบนหรือทรงกรวย (Plug หรือ Disc) เคลื่อนที่ขึ้น-ลงในทิศทางที่ขนานกับทิศทางการไหลของน้ำ
- ลักษณะการไหล: เมื่อของไหลวิ่งเข้ามาในโกลบวาล์ว มันจะต้องหักเลี้ยวขึ้น 90 องศาเพื่อวิ่งผ่านช่องเปิด (Orifice) จากนั้นหักเลี้ยวอีก 90 องศาเพื่อวิ่งออกไป การเดินทางที่ต้องหักเลี้ยวหักมุมภายในนี้ ส่งผลให้เกิดแรงต้านทานการไหลสูง และมีค่าแรงดันตกคร่อม (Pressure Drop) สูงกว่าเกตวาล์วอย่างเห็นได้ชัด
ข้อแตกต่างด้านสเปกและการประยุกต์ใช้งานจริง
เมื่อนำวาล์วทั้งสองชนิดนี้ไปติดตั้งในระบบท่อส่งอุตสาหกรรม พฤติกรรมการทำงานของ Gate Valve vs Globe Valve จะมีจุดเด่นและข้อจำกัดที่แยกจากกันอย่างชัดเจนตามตารางเกณฑ์พิจารณาดังต่อไปนี้:
1. หน้าที่หลักในระบบ (Functionality)
- Gate Valve: ถูกออกแบบมาเพื่อทำหน้าที่ “เปิดสุด หรือ ปิดสนิท” (Isolation Service) เท่านั้น ห้ามนำมาเปิดหรี่ครึ่งๆ กลางๆ เด็ดขาด เพราะแรงกระแทกของน้ำจะทำให้บ่ารับ (Seat) และลิ้นวาล์วสั่นสะเทือนจนพังเสียหาย
- Globe Valve: คือพระเอกตัวจริงสำหรับงาน “ปรับแต่งและควบคุมอัตราการไหล” (Throttling Service) โครงสร้างจานวาล์วที่ค่อยๆ ขยับเข้าใกล้ช่องเปิดอย่างละเอียด ช่วยให้นักสิทธิบัตรหรือวิศวกรควบคุมแรงดันและปริมาณการไหลของไอน้ำหรือของเหลวได้อย่างแม่นยำและปลอดภัย
2. ความทนทานและการสึกหรอจากการใช้งาน
- Globe Valve: มีความทนทานต่อการเปิด-ปิดบ่อยครั้งสูงกว่ามาก เนื่องจากในจังหวะที่วาล์วเปิด จานวาล์วจะยกตัวลอยออกจากบ่ารับทันทีโดยไม่มีการเสียดสีขูดขีดกัน ต่างจากหน้าสัมผัสของลิ้นเกตวาล์วที่จะต้องเลื่อนเสียดสีกับบ่ารับตลอดแนวเกือบทุกครั้งที่มีการเปิด-ปิด ทำให้เกตวาล์วเสื่อมสภาพเร็วกว่าหากต้องเปิด-ปิดบ่อยๆ
ตารางเปรียบเทียบคุณสมบัติทางวิศวกรรมระหว่าง เกตวาล์ว และ โกลบวาล์ว
| คุณสมบัติทางเทคนิค | เกตวาล์ว (Gate Valve) | โกลบวาล์ว (Globe Valve) |
| วัตถุประสงค์หลัก | ตัดแยกระบบท่อ (เปิดสุด-ปิดสนิท) | ควบคุม/หรี่อัตราการไหล (Throttling) |
| ทิศทางการไหลภายใน | เส้นตรงแนวราบ (Straight Flow) | หักเลี้ยวแนวเอส (S-Way Flow) |
| แรงดันตกคร่อม (Pressure Drop) | ต่ำมาก (ไม่ต้านน้ำ) | สูง (เกิดแรงต้านภายในห้องวาล์ว) |
| ความทนทานต่อการเปิด-ปิดบ่อยๆ | ต่ำ (บ่ารับสึกหรอง่ายจากแรงเสียดสี) | สูงมาก (จานวาล์วยกลอย ไม่เสียดสี) |
| ทิศทางการติดตั้งท่อ | ติดตั้งย้อนทิศทางได้ (Bi-directional) | ต้องติดตั้งตามทิศทางลูกศร (Uni-directional) |
คู่มือการเลือกใช้งานให้ถูกต้องกับระบบท่อโรงงาน
หากคุณต้องทำหน้าที่เป็นวิศวกรโครงการหรือฝ่ายจัดซื้อที่กำลังพิจารณาเลือกสเปกระหว่าง Gate Valve vs Globe Valve นี่คือ 3 แนวทางหลักในการพิจารณาเลือกใช้ให้ตรงกับระบบงานครับ:
- ระบบท่อส่งไอน้ำ (Steam Line) หรือท่อส่งก๊าซ: ระบบที่ต้องการควบคุมความดันและอุณหภูมิอย่างละเอียด เช่น ท่อจ่ายไอน้ำเข้าเครื่องแลกเปลี่ยนความร้อน (Heat Exchanger) จุดนี้จำเป็นต้องเลือกใช้ Globe Valve เพื่อให้สามารถหรี่ควบคุมปริมาณไอน้ำได้อย่างแม่นยำ
- ระบบท่อส่งน้ำหลัก ท่อระบายน้ำ หรือท่อดับเพลิง: ไลน์ท่อที่เน้นการเปิดทิ้งไว้ยาวนานเพื่อส่งน้ำปริมาณมาก และต้องการลดการสูญเสียพลังงานของปั๊มน้ำดิบ (Head Loss) จุดนี้ควรเลือกใช้ Gate Valve หรือหากเป็นกรณีระบบท่อน้ำเย็นขนาดใหญ่ในตึกสูง ก็มักจะหันไปเลือกใช้เซอร์กิตเฉพาะทางอย่าง 3-Way Ball Valve ในระบบ HVAC ร่วมด้วยเพื่อความเสถียร
- พิจารณาจากตำแหน่งและทิศทางการติดตั้ง: เกตวาล์วสามารถสลับฝั่งติดตั้งเข้า-ออกทางไหนก็ได้ไม่มีข้อจำกัด แต่สำหรับโกลบวาล์ว ช่างติดตั้งต้องสังเกต “ลูกศรบอกทิศทางการไหล” (Flow Arrow) บนตัววาล์วให้ดีและติดให้ถูกทิศทาง เพราะหากติดสลับฝั่ง แรงดันน้ำจะดันใต้จานวาล์วทำให้หมุนปิดวาล์วไม่ได้และระบบจะล้มเหลวทันที
สรุป
บทสรุปของการเปรียบเทียบ Gate Valve vs Globe Valve นั้นเข้าใจได้ไม่ยาก หากงานของคุณคือการตัดขาดทางเดินน้ำเพื่อซ่อมบำรุงและต้องการให้ไหลสะดวกที่สุด เกตวาล์วคือคำตอบที่ประหยัดและตรงจุดที่สุด แต่หากหน้างานคือการปรับแต่ง ปิด-เปิดบ่อย หรือหรี่วาล์วเพื่อคุมแรงดันไอน้ำ โกลบวาล์วคือคำตอบเดียวที่ตอบโจทย์ทางวิศวกรรม การแยกแยะฟังก์ชันการทำงานของวาล์วทั้งสองชนิดนี้อย่างเด็ดขาด จะช่วยเพิ่มความปลอดภัยและยืดอายุการใช้งานให้กับระบบท่อส่งอุตสาหกรรมของคุณได้อย่างยั่งยืน
