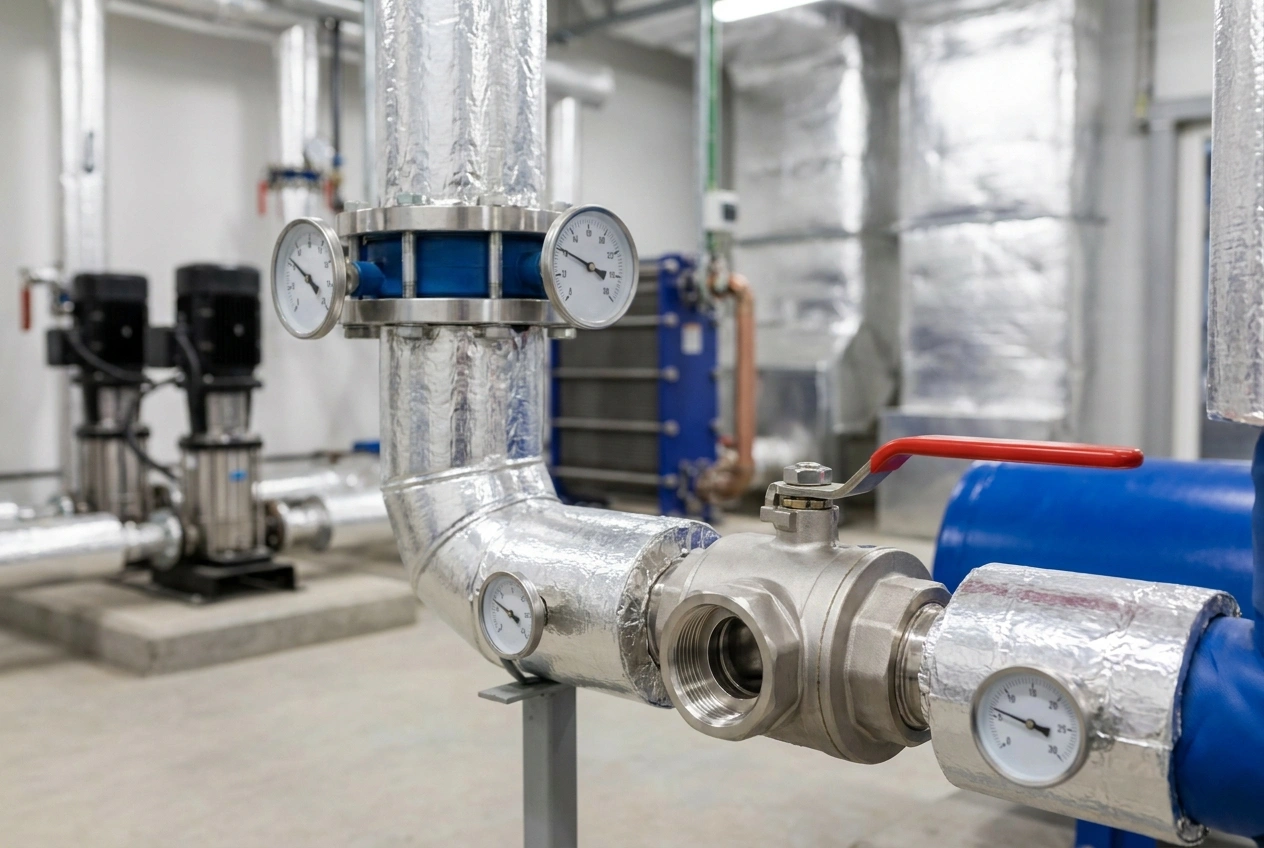

3-Way Ball Valve ในระบบ HVAC — ทำไมถึงเลือกใช้และติดตั้งที่จุดใด?

ในระบบปรับอากาศขนาดใหญ่สำหรับอาคารสูง ห้างสรรพสินค้า หรือโรงงานอุตสาหกรรม (ระบบ HVAC) หัวใจสำคัญในการสร้างความเย็นอย่างมีประสิทธิภาพและควบคุมอุณหภูมิให้แม่นยำคือ “การบริหารจัดการน้ำเย็น” (Chilled Water Management) ที่ส่งมาจากเครื่องทำน้ำเย็น (Chiller) ไปยังหัวจ่ายความเย็นตามจุดต่างๆ

หนึ่งในอุปกรณ์ชิ้นสำคัญที่เป็นเสมือนจราจรคอยจัดสรรและควบคุมการไหลของน้ำเย็นในระบบนี้ก็คือ “3-Way Ball Valve ในระบบ HVAC” หรือบอลวาล์ว 3 ทางควบคุมอัตโนมัติ (Modulating Control Valve) ทว่าทำไมวิศวกรออกแบบระบบปรับอากาศจึงเจาะจงเลือกใช้เซอร์กิตวาล์วชนิดนี้แทนที่จะใช้วาล์วเปิด-ปิด 2 ทางแบบทั่วไป และเราควรนำมันไปติดตั้งที่จุดใดบ้างเพื่อให้ระบบทำงานได้สมบูรณ์และประหยัดพลังงานที่สุด บทความนี้มีคำตอบเชิงวิศวกรรมมาฝากกัน

ทำไมต้องเลือกใช้ 3-Way Ball Valve ในระบบ HVAC?

ในระบบน้ำเย็นของระบบปรับอากาศรวม (Central Air Conditioning System) อัตราการไหลของน้ำ (Flow Rate) และความดันในเส้นท่อจำเป็นต้องมีความเสถียร การเลือกใช้บอลวาล์ว 3 ทางเข้ามาควบคุม มีเหตุผลสำคัญอยู่ 3 ประการ:

1. รักษาอัตราการไหลของปั๊มน้ำเย็นให้คงที่ (Constant Flow System)

ระบบ Chiller ยุคดั้งเดิมและปั๊มน้ำเย็นหลายระบบ ถูกออกแบบมาให้ทำงานด้วยความเร็วรอบคงที่ (Constant Speed Pump) หากเราใช้เพียงวาล์ว 2 ทาง (2-Way Valve) ปิดน้ำเมื่อห้องเย็นได้ที่ แรงดันในท่อจะพุ่งสูงขึ้นทันทีเนื่องจากน้ำไม่มีทางไป ซึ่งอาจทำให้ท่อสั่นหรือปั๊มพัง แต่เมื่อเราเปลี่ยนมาใช้ 3-Way Ball Valve ในระบบ HVAC วาล์วจะไม่ใช่การ “กั้นน้ำ” แต่จะเป็นการ “เบี่ยงเส้นทางน้ำ” ให้วิ่งบายพาสกลับไปหาเครื่องทำน้ำเย็นแทน ทำให้อัตราการไหลรวมในระบบคงที่อยู่เสมอ

2. การตอบสนองที่แม่นยำและทนทาน (High Modulating Control)

บอลวาล์ว 3 ทางอุตสาหกรรมที่ใช้ในงาน HVAC มักจะถูกติดตั้งร่วมกับหัวขับวาล์วไฟฟ้า (Electric Actuator) ที่รับสัญญาณอนาล็อก (เช่น 4-20mA หรือ 0-10V) จากระบบควบคุมอาคาร (BMS) ตัวลูกบอลสแตนเลสภายในสามารถหมุนปรับองศาได้อย่างละเอียด ทำให้สามารถผสมน้ำร้อน-น้ำเย็น หรือน้ำหล่อเย็นได้อย่างแม่นยำ ส่งผลให้อุณหภูมิในอาคารนิ่ง ไม่แกว่งไปแกว่งมา

3. ความสามารถในการทำหน้าที่ได้ 2 ฟังก์ชันในตัวเดียว

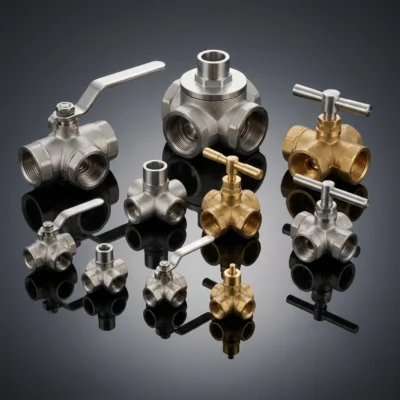

ขึ้นอยู่กับการเลือกสเปกช่องเจาะภายในลูกบอล (มักเลือกใช้ประเภท T-Port เป็นหลักในระบบปรับอากาศ) วาล์วสามทางสามารถเลือกทำหน้าที่ได้ทั้ง:

• ฟังก์ชันผสมน้ำ (Mixing): นำน้ำเย็นสองเส้นทางที่มีอุณหภูมิต่างกันมาผสมกันเพื่อให้ได้อุณหภูมิที่ต้องการก่อนเข้าเครื่องปรับอากาศ

• ฟังก์ชันแยก/เบี่ยงน้ำ (Diverting/Bypassing): สลับทิศทางน้ำไม่ให้เข้าเครื่องปรับอากาศในตอนที่ห้องเย็นแล้ว แล้วเบี่ยงน้ำกลับท่อพอร์ตบายพาสทันที

3-Way Ball Valve ควรติดตั้งที่จุดใดในระบบ HVAC?

เพื่อให้เห็นภาพการทำงานจริง ในระบบปรับอากาศรวมขนาดใหญ่ บอลวาล์ว 3 ทางจะถูกวางไว้ในจุดยุทธศาสตร์สำคัญ 2 จุดหลักๆ ดังนี้:

จุดที่ 1: บริเวณท่อต่อน้ำเย็นเข้าเครื่องส่งลมเย็น (AHU) และ Fan Coil Unit (FCU)

นี่คือจุดติดตั้งที่พบได้บ่อยที่สุด วาล์วสามทางจะถูกติดตั้งไว้ที่ท่อน้ำกลับ (Return Pipe) ของเครื่องส่งลมเย็น (AHU – Air Handling Unit) ขนาดใหญ่

• พฤติกรรมการทำงาน: เมื่อเซนเซอร์ตรวจพบว่าอุณหภูมิในห้องเย็นได้ตามเกณฑ์ที่ตั้งไว้แล้ว กล่องคอนโทรลเลอร์จะสั่งให้หัวขับไฟฟ้าหมุนวาล์ว 3 ทาง เพื่อตัดช่องทางไม่ให้น้ำเย็นไหลผ่านคอยล์เย็น (Cooling Coil) ของ AHU แต่จะเปิดพอร์ตบายพาส (Bypass Port) ดันน้ำเย็นส่วนเกินนั้นให้ไหลวิ่งตรงกลับสู่ท่อน้ำกลับหลัก (Main Return) ทันทีเพื่อส่งไปทำความเย็นใหม่ที่ Chiller

2. บริเวณระบบหอหล่อเย็น (Cooling Tower Bypass)

ในระบบระบายความร้อนของเครื่องทำน้ำเย็น (Condenser Water System) วาล์วสามทางจะถูกติดตั้งไว้ที่ท่อน้ำระหว่าง Chiller กับ Cooling Tower

• พฤติกรรมการทำงาน: ในช่วงฤดูหนาวหรือวันที่อากาศภายนอกเย็นจัด ทำให้น้ำจากหอหล่อเย็นมีอุณหภูมิต่ำเกินไปจนอาจส่งผลกระทบต่อคอมเพรสเซอร์ของ Chiller วาล์ว 3 ทางจะทำหน้าที่ “บายพาส” เอาน้ำอุ่นที่เพิ่งออกจาก Condenser วิ่งกลับเข้าเครื่องทันทีโดยไม่ส่งขึ้นไปฉีดระบายความร้อนบน Cooling Tower เพื่อควบคุมอุณหภูมิน้ำหล่อเย็นให้อยู่ในเกณฑ์ที่ปลอดภัย

ตารางเปรียบเทียบข้อดี-ข้อจำกัดการใช้ วาล์ว 3 ทาง ในระบบปรับอากาศ

ข้อดีของการเลือกใช้งาน	ข้อจำกัดและสิ่งที่ต้องพิจารณา
• รักษาแรงดันรวมและอัตราการไหลในท่อให้เสถียร	• เปลืองพลังงานปั๊มมากกว่าระบบวาล์ว 2 ทางแบบหมุนรอบแปรผัน (VAV)
• ควบคุมอุณหภูมิในห้องได้นิ่งและละเอียดกว่า	• มีค่าใช้จ่ายในการเดินท่อบายพาสเพิ่มขึ้นอีก 1 เส้นทาง
• ช่วยลดปัญหาการเกิดค้อนน้ำ (Water Hammer)	• ต้องมีการคำนวณและปรับตั้งบาลานซ์แรงดันฝั่งบายพาสให้เท่ากับฝั่งคอยล์

ข้อควรระวังสำคัญใน วิธีติดตั้ง 3-Way Ball Valve สำหรับงาน HVAC

หากคุณเป็นวิศวกรควบคุมงานติดตั้ง มี 2 สิ่งสำคัญที่มองข้ามไม่ได้เด็ดขาดเพื่อป้องกันระบบรวนในอนาคต:

1. ห้ามสลับฝั่งท่อ Mixing และ Diverting: วาล์ว 3 ทางบางรุ่นถูกออกแบบมาสำหรับงานผสม (Mixing) เท่านั้น หากคุณเอาวาล์วรุ่น Mixing ไปติดในจุดที่ต้องทำหน้าที่แยกน้ำ (Diverting) แรงดันน้ำที่สวนทิศทางจะดันให้ลูกบอลสั่นสะเทือน เกิดเสียงดังสนั่นในห้องเครื่อง และทำให้ซีลเทฟลอนภายในฉีกขาดอย่างรวดเร็ว

2. การติดตั้งท่อบาลานซ์ (Balancing Valve) ที่ไลน์บายพาส: ในเส้นท่อระบายน้ำบายพาส (Bypass Line) ควรจะติดตั้งวาล์วปรับสมดุลน้ำเพิ่มอีก 1 ตัว เพื่อจำลองแรงต้านทานให้เท่ากับตอนที่น้ำไหลผ่านคอยล์เย็นของ AHU มิฉะนั้น เมื่อวาล์ว 3 ทางสลับมาฝั่งบายพาส น้ำจะไหลสะดวกเกินไปจนทำให้อัตราการไหลในระบบเสียสมดุล (Hydronic Imbalance)

สรุป

การเลือกใช้ 3-Way Ball Valve ในระบบ HVAC คือแนวทางที่ยอดเยี่ยมและเป็นมาตรฐานสากลในการควบคุมทิศทางและปริมาณน้ำเย็นสำหรับอาคารที่ต้องการความเสถียรของอุณหภูมิสูง แม้ระบบนี้อาจจะใช้พลังงานปั๊มน้ำมากกว่าระบบ Variable Flow ยุคใหม่เล็กน้อย แต่เรื่องของความทนทาน ความง่ายในการบำรุงรักษา และการป้องกันความเสียหายของอุปกรณ์หลัก ถือเป็นการลงทุนที่คุ้มค่าและปลอดภัยสูงสุดสำหรับวิศวกรผู้ดูแลอาคารทุกคน
