ในระบบท่ออุตสาหกรรมทุกประเภท ไม่ว่าจะเป็นระบบน้ำ ระบบไอน้ำ หรือระบบสารเคมี ปัญหาที่วิศวกรและฝ่ายซ่อมบำรุงพบบ่อยที่สุดปัญหาหนึ่งคือ การไหลย้อนกลับของของเหลว (Backflow) ซึ่งอาจทำให้ปั๊มเสียหาย สารปนเปื้อนไหลย้อนกลับเข้าระบบ และก่อให้เกิดอุบัติเหตุในสายการผลิตได้ เช็ควาล์ว (Check Valve) หรือที่เรียกอีกชื่อว่า วาล์วกันกลับ คืออุปกรณ์ที่ออกแบบมาเพื่อป้องกันปัญหานี้โดยเฉพาะ
เช็ควาล์ว อุตสาหกรรม คืออะไร
เช็ควาล์ว (Check Valve) คืออุปกรณ์ควบคุมการไหลที่ อนุญาตให้ของเหลวหรือก๊าซไหลผ่านได้ในทิศทางเดียวเท่านั้น และปิดกั้นการไหลย้อนกลับโดยอัตโนมัติเมื่อแรงดันด้านขาออกสูงกว่าด้านขาเข้า หลักการทำงานไม่ต้องอาศัยสัญญาณไฟฟ้าหรือการควบคุมจากภายนอก ทำให้มีความน่าเชื่อถือสูงและบำรุงรักษาง่าย
จุดเด่นหลักของเช็ควาล์วในงานอุตสาหกรรม ได้แก่ ป้องกันการไหลย้อนกลับที่อาจทำให้ปั๊มเสียหาย รักษาแรงดันในระบบให้คงที่หลังปั๊มหยุดทำงาน และป้องกันการปนเปื้อนข้ามระหว่างระบบท่อสองวงจร
ทำไมระบบโรงงานถึงต้องใช้เช็ควาล์ว
เมื่อปั๊มหยุดทำงานกะทันหัน ของเหลวในท่อแรงดันสูงจะพยายามไหลย้อนกลับตามแรงโน้มถ่วง แรงกระแทกที่เกิดขึ้น (Water Hammer) รุนแรงพอที่จะทำให้ข้อต่อท่อแตก ปะเก็นรั่ว หรือใบพัดปั๊มหมุนย้อนทิศทางจนเกิดความเสียหายภายใน นอกจากนี้ในระบบที่ต้องการความสะอาดสูงอย่างโรงงานอาหารหรืออุตสาหกรรมยา การไหลย้อนกลับยังนำสารปนเปื้อนเข้าสู่วงจรที่ผ่านการฆ่าเชื้อแล้วได้
ประเภทของเช็ควาล์วอุตสาหกรรม
1. Ball Check Valve (เช็ควาล์วลูกบอล)
ใช้ลูกบอลทรงกลมเป็นตัวปิดกั้นการไหลย้อนกลับ เมื่อของเหลวไหลในทิศทางที่ถูกต้อง แรงดันจะดันลูกบอลออกจากที่นั่ง (Seat) ทำให้ของเหลวผ่านได้ เมื่อการไหลหยุดหรือย้อนกลับ ลูกบอลจะตกลงปิดที่นั่งโดยแรงโน้มถ่วงและแรงดันย้อนกลับ
ข้อดี: โครงสร้างเรียบง่าย ทำความสะอาดง่าย เหมาะกับของเหลวที่มีความหนืดสูงหรือมีอนุภาคแขวนลอย
เหมาะสำหรับ: ระบบน้ำเสีย โรงงานอาหาร ระบบสูบน้ำทั่วไป

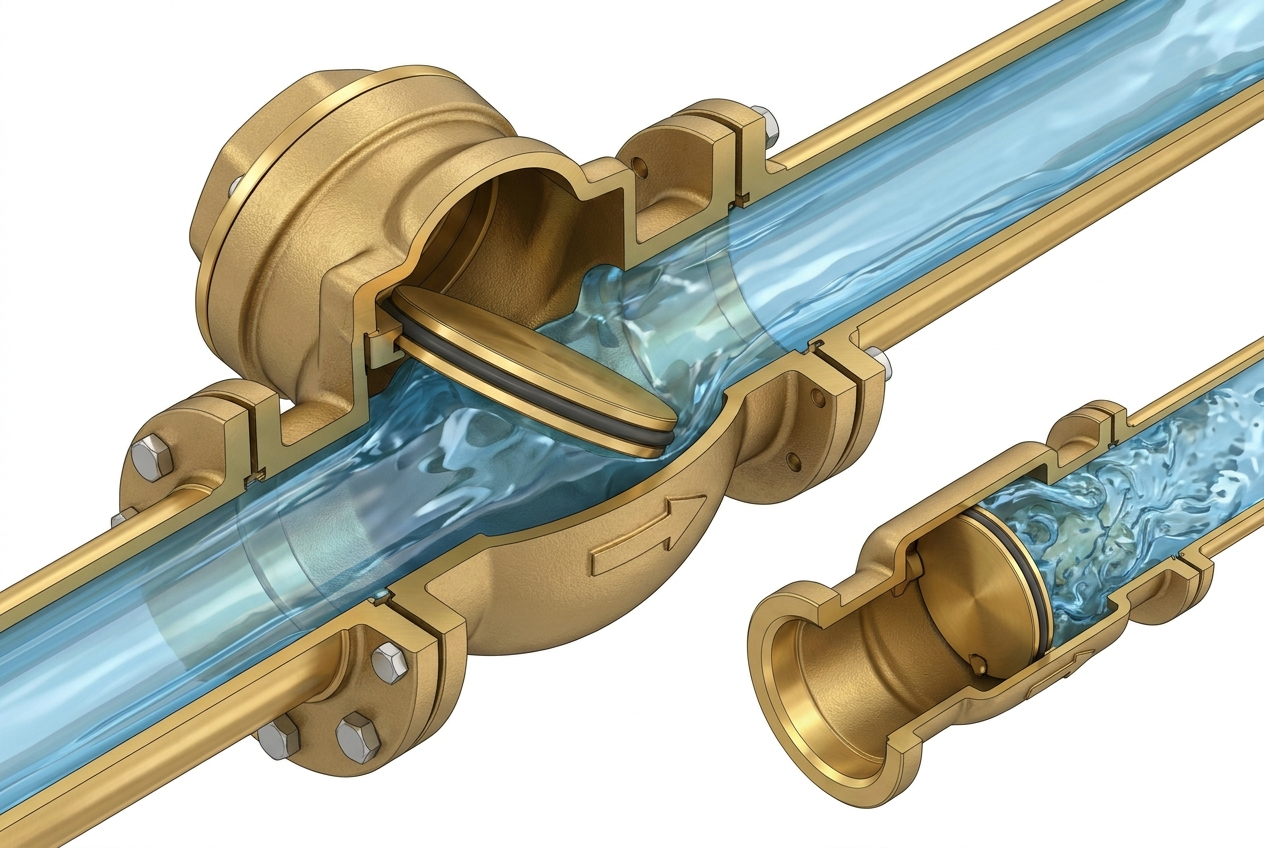

2. Swing Check Valve (สวิงเช็ควาล์ว)
ใช้แผ่น Disc แขวนบนแกนหมุน (Hinge) ที่ด้านบนของตัววาล์ว เมื่อของเหลวไหลผ่าน แผ่น Disc จะแกว่งเปิดออก และปิดกลับโดยแรงโน้มถ่วงเมื่อการไหลหยุด เป็นประเภทที่พบมากที่สุดในงานอุตสาหกรรมทั่วไปเนื่องจากแรงดันตกคร่อม (Pressure Drop) ต่ำ
ข้อดี: Pressure Drop ต่ำที่สุดในบรรดา Check Valve ทุกประเภท เหมาะกับระบบที่ต้องการอัตราการไหลสูง
เหมาะสำหรับ: ระบบน้ำประปา ระบบสาธารณูปโภค ท่อส่งน้ำขนาดใหญ่
3. Spring Check Valve (สปริงเช็ควาล์ว)
เพิ่มสปริงเข้ามาช่วยดัน Disc ปิดที่นั่งเร็วขึ้น ทำให้ตอบสนองต่อการหยุดการไหลได้รวดเร็วกว่าแบบ Swing มาก ลด Water Hammer ได้ดีกว่า และสามารถติดตั้งในแนวนอน แนวตั้ง หรือมุมใดก็ได้โดยไม่ต้องพึ่งแรงโน้มถ่วง
ข้อดี: ติดตั้งได้ทุกมุม ตอบสนองเร็ว ป้องกัน Water Hammer ได้ดีกว่า Swing
เหมาะสำหรับ: ระบบที่มีการเปลี่ยนแรงดันบ่อย ระบบปั๊มหลายตัวขนาน ระบบ HVAC
4. Wafer Check Valve (เวเฟอร์เช็ควาล์ว)
ออกแบบให้บางและเบาเป็นพิเศษ หนีบระหว่างหน้าแปลนสองข้าง (Wafer Style) ไม่มีตัว Body เป็นของตัวเอง ทำให้ประหยัดพื้นที่และน้ำหนักได้มาก
ข้อดี: ขนาดกะทัดรัด ราคาประหยัด เหมาะกับพื้นที่จำกัด
เหมาะสำหรับ: ระบบที่มีข้อจำกัดด้านพื้นที่ ท่อขนาดใหญ่ที่ต้องการลดน้ำหนัก
ตารางเปรียบเทียบ Check Valve ทุกประเภท
| ประเภท | Pressure Drop | ทิศทางติดตั้ง | จุดเด่น | เหมาะกับ |
|---|---|---|---|---|
| Ball Check | ปานกลาง | แนวตั้งเป็นหลัก | ทำความสะอาดง่าย | น้ำเสีย อาหาร |
| Swing Check | ต่ำมาก | แนวนอน | ราคาถูก flow สูง | ระบบน้ำทั่วไป |
| Spring Check | ปานกลาง | ทุกมุม | ป้องกัน Water Hammer | HVAC ปั๊มหลายตัว |
| Wafer Check | ต่ำ | แนวนอน | บาง เบา ประหยัดพื้นที่ | ท่อขนาดใหญ่ |
สเปคสำคัญที่ต้องพิจารณาในการเลือก Check Valve
| สเปค | คำอธิบาย | ค่าทั่วไป |
|---|---|---|
| Pressure Rating | แรงดันสูงสุดที่รับได้ | PN10, PN16, PN25, Class 150 |
| Temperature Rating | อุณหภูมิสูงสุด | -20°C ถึง 200°C (ขึ้นกับวัสดุ) |
| Connection Size | ขนาดท่อต่อเชื่อม | 1/2″ – 24″ BSP/ANSI/DIN |
| Body Material | วัสดุตัววาล์ว | SS304/316, Cast Iron, Bronze, PVC |
| Cracking Pressure | แรงดันขั้นต่ำที่เปิดวาล์ว | 0.1 – 1.0 Bar |
| End Connection | รูปแบบต่อเชื่อม | Threaded, Flanged, Wafer, Butt-weld |
สำหรับงานอุตสาหกรรมในประเทศไทย มาตรฐานที่พบมากที่สุดคือ PN16 / Class 150 ซึ่งรองรับการใช้งานทั่วไปในโรงงานได้ครอบคลุม
หลักการเลือก Check Valve ให้ตรงกับระบบ
การเลือกเช็ควาล์วที่ผิดประเภทไม่ได้แค่ทำให้วาล์วเสื่อมเร็ว แต่ยังอาจทำให้ระบบทั้งวงจรมีปัญหาได้ แนวทางพิจารณาหลักมีดังนี้
ขั้นที่ 1 — ระบุของไหลในระบบ: ของเหลวใสหรือมีอนุภาค? มีสารเคมีกัดกร่อนหรือไม่? อุณหภูมิและแรงดันสูงสุดในระบบเป็นเท่าไร? คำตอบเหล่านี้กำหนดประเภทวัสดุก่อนเป็นอันดับแรก
ขั้นที่ 2 — พิจารณาทิศทางการติดตั้ง: หากท่ออยู่ในแนวตั้ง Ball Check Valve และ Spring Check Valve เป็นตัวเลือกที่เหมาะสมกว่า Swing Check Valve ซึ่งต้องพึ่งแรงโน้มถ่วงในการปิด
ขั้นที่ 3 — ประเมิน Pressure Drop ที่ยอมรับได้: หากระบบมีความไวต่อการสูญเสียแรงดัน Swing Check Valve ให้ Pressure Drop ต่ำที่สุด ขณะที่ Spring Check Valve มี Pressure Drop สูงกว่าเล็กน้อยแต่ตอบสนองเร็วกว่า
ขั้นที่ 4 — เลือกวัสดุตัววาล์ว: สแตนเลส 316 สำหรับสารเคมีและอาหาร, เหล็กหล่อสำหรับน้ำและไอน้ำทั่วไป, PVC หรือ CPVC สำหรับสารเคมีเจือจาง, Bronze สำหรับน้ำดื่มและระบบ Marine
ตำแหน่งการติดตั้งที่ถูกต้อง
เช็ควาล์วที่ติดตั้งถูกตำแหน่งจะทำงานได้อย่างมีประสิทธิภาพและมีอายุยาวนาน โดยหลักทั่วไปควรติดตั้งที่ขาออกของปั๊มทุกตัวเพื่อป้องกันการหมุนย้อนกลับ ควรเว้นระยะห่างจากข้องอ ตัวกรอง หรืออุปกรณ์ที่ทำให้การไหลปั่นป่วน (Turbulent Flow) อย่างน้อย 5 เท่าของเส้นผ่านศูนย์กลางท่อ และควรติดตั้งคู่กับ Isolation Valve เพื่อให้ถอดบำรุงรักษาได้โดยไม่ต้องหยุดระบบ
สัญญาณที่บอกว่าเช็ควาล์วมีปัญหา
เช็ควาล์วที่เสื่อมสภาพมักแสดงอาการชัดเจน ได้แก่ เสียงน้ำไหลย้อนกลับหลังปั๊มหยุด ซึ่งบ่งบอกว่า Disc หรือลูกบอลปิดไม่สนิท แรงดันในระบบลดลงผิดปกติทั้งที่ปั๊มยังทำงาน และรอยซึมรั่วบริเวณตัววาล์วหรือหน้าแปลน ควรตรวจสอบทุก 12 เดือนในระบบที่ทำงานต่อเนื่อง และทุก 6 เดือนในระบบที่มีของเหลวมีอนุภาคหรือสารกัดกร่อน
สรุป
เช็ควาล์วอุตสาหกรรม (Check Valve) เป็นอุปกรณ์ที่มีบทบาทสำคัญในการรักษาเสถียรภาพและความปลอดภัยของระบบท่อ การเลือกประเภทที่ถูกต้องระหว่าง Ball, Swing, Spring หรือ Wafer ขึ้นอยู่กับคุณสมบัติของของไหล ทิศทางการติดตั้ง และข้อกำหนดด้านแรงดัน การลงทุนเลือกเช็ควาล์วที่ถูกสเปคตั้งแต่ต้นช่วยลดต้นทุนซ่อมบำรุงและป้องกันความเสียหายต่อปั๊มและอุปกรณ์ในระบบได้อย่างคุ้มค่า
