Ball Check vs Spring Check Valve — ต่างกันอย่างไร ใช้งานแบบใดดีกว่า?

ในกระบวนการออกแบบและติดตั้งระบบท่ออุตสาหกรรม ไม่ว่าจะเป็นระบบปั๊มน้ำดิบ ระบบบำบัดน้ำเสีย หรือระบบท่อส่งสารเคมี อุปกรณ์ชิ้นสำคัญที่จะขาดไปไม่ได้เลยคือ “เช็ควาล์ว” (Check Valve) หรือวาล์วกันกลับ ซึ่งทำหน้าที่ควบคุมทิศทางการไหลของของเหลวให้ไปในทิศทางเดียว และป้องกันปัญหาการไหลย้อนกลับ (Backflow) ที่จะวิ่งกลับมาทำลายปั๊มน้ำราคาแพงของคุณ

อย่างไรก็ตาม เช็ควาล์วที่มีการถกเถียงและเลือกใช้งานสลับกันบ่อยที่สุดคู่หนึ่งในวงการวิศวกรรมคือ “Ball Check vs Spring Check Valve” แม้ว่าหน้าตาภายนอกของวาล์วบางรุ่นอาจจะดูคล้ายกัน แต่โครงสร้างภายในและพฤติกรรมการตอบสนองต่อแรงดันนั้นแตกต่างกันอย่างสิ้นเชิง บทความนี้จะพาทุกท่านไปแบไต๋ข้อดี ข้อจำกัด และลักษณะงานที่เหมาะสมของวาล์วทั้งสองประเภทนี้ เพื่อให้คุณเลือกใช้งานได้อย่างถูกต้องและคุ้มค่าที่สุด

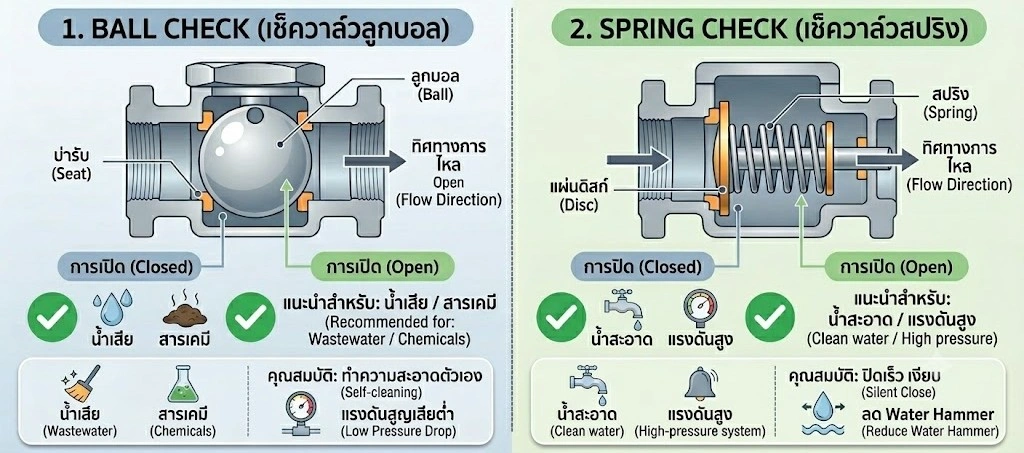

เจาะลึกกลไกภายใน: Ball Check vs Spring Check Valve

เพื่อความเข้าใจที่ชัดเจน เรามาเริ่มดูกันที่การทำงานเชิงกายภาพของระบบวาล์วทั้งสองแบบกันก่อน

1. Ball Check Valve (เช็ควาล์วลูกบอล)

กลไกภายในของ Ball Check Valve นั้นเรียบง่ายมาก ตัววาล์วจะใช้ “ลูกบอลทรงกลมเขม่าหนา” (Ball) ที่อาจทำจากสแตนเลสหรือโลหะเคลือบยาง วางอยู่บนบ่ารับวาล์ว (Seat)

• เมื่อระบบทำงาน: แรงดันของเหลวที่วิ่งเข้ามาจะดันให้ลูกบอลลอยตัวขึ้นไปหลบอยู่ในห้องวาล์วด้านบน เปิดทางให้ของเหลวไหลผ่านไปได้

• เมื่อหยุดทำงาน: เมื่อปั๊มหยุดและไม่มีแรงดันดันไว้ ลูกบอลจะตกลงมากดทับที่บ่ารับด้วยน้ำหนักของตัวมันเอง (Gravity) ร่วมกับแรงดันน้ำย้อนกลับ ทำให้วาล์วปิดสนิท

2. Spring Check Valve (เช็ควาล์วสปริง)

Spring Check Valve หรือที่บางคนเรียกว่า In-line Check Valve กลไกภายในจะเปลี่ยนจากลูกบอลเป็น “แผ่นดิสก์เรียบ” (Disc) ที่ถูกขึงตึงไว้ด้วยสปริง (Spring)

• เมื่อระบบทำงาน: ของเหลวจะต้องมีแรงดันที่มากพอที่จะเอาชนะแรงต้านของสปริงได้ ซึ่งแรงดันขั้นต่ำนี้เรียกว่า “Cracking Pressure” เมื่อแรงดันถึงจุด แผ่นดิสก์จะถูกดันให้ถอยหลังเปิดช่องให้ของเหลวไหลผ่าน

• เมื่อหยุดทำงาน: ทันทีที่แรงดันของเหลวลดลงต่ำกว่าค่า Cracking Pressure สปริงจะดีดตัวกลับอย่างรวดเร็วเพื่อดันแผ่นดิสก์ให้ปิดกระแทกกับบ่ารับทันที โดยไม่ต้องรอกระแสน้ำไหลย้อนกลับมาช่วยดัน

ความแตกต่างในแง่การใช้งาน (หมัดต่อหมัด)

เมื่อเราต้องนำ Ball Check vs Spring Check Valve ไปใช้งานจริงในหน้างาน นี่คือ 4 มิติสำคัญที่วิศวกรต้องพิจารณา:

1. การจัดการตะกอนและสิ่งเจือปน (Solids Handling)

• Ball Check Valve (ชนะขาด): เนื่องจากกลไกภายในมีเพียงลูกบอลกลมๆ ที่หมุนตัวได้อิสระ 360 องศาขณะที่น้ำไหลผ่าน ปรากฏการณ์นี้สร้างเอฟเฟกต์ทำความสะอาดตัวเอง (Self-cleaning) ทำให้เศษหิน ดิน ตะกอน หรือคราบเหนียวไม่สามารถเกาะติดตัววาล์วได้ วาล์วประเภทนี้จึงนิยมใช้มากในระบบน้ำเสีย (Wastewater)

• Spring Check Valve: สปริงและก้านยึดแผ่นดิสก์มีซอกมุมเล็กๆ มากมาย หากนำไปใช้กับน้ำที่มีตะกอน เศษสิ่งสกปรกจะเข้าไปขัดในขดสปริงหรือแกนวาล์ว ส่งผลให้สปริงค้าง (Valve Stuck) วาล์วจะปิดไม่สนิททำให้น้ำรั่วซึมได้ง่าย

2. การป้องกันค้อนน้ำและเสียงดัง (Water Hammer & Slamming)

• Spring Check Valve (ชนะขาด): เนื่องจากมีสปริงคอยดึงแผ่นดิสก์ให้ปิดตลลอดเวลา ทันทีที่ปั๊มน้ำตัดการทำงาน สปริงจะดีดปิดวาล์วทันที “ก่อนที่น้ำจะทันเปลี่ยนทิศทางไหลย้อนกลับ” วาล์วประเภทนี้จึงทำงานได้เงียบสนิท (Silent Check Valve) และลดการเกิด Water Hammer ได้ดีเยี่ยม

• Ball Check Valve: ลูกบอลต้องอาศัยแรงโน้มถ่วงและการไหลย้อนของน้ำในระดับหนึ่งเพื่อดึงมันลงมาปิดบ่ารับ ในระบบที่มีแรงดันสูงและปั๊มหยุดกะทันหัน ลูกบอลอาจจะตกลงมาปิดไม่ทัน ทำให้น้ำกระแทกพาลูกบอลกระแทกบ่ารับเกิดเสียงดังสนั่น (Slamming)

3. ทิศทางการติดตั้ง (Installation Flexibility)

• Spring Check Valve (ชนะ): ด้วยกลไกสปริงที่ทำหน้าที่ปิดวาล์วโดยไม่ง้อแรงโน้มถ่วง ทำให้ Spring Check Valve สามารถติดตั้งได้ทุกองศา ไม่ว่าจะเป็นแนวราบ (Horizontal) แนวดิ่งวิ่งขึ้น (Vertical Up) หรือแนวดิ่งวิ่งลง (Vertical Down)

• Ball Check Valve: ข้อจำกัดค่อนข้างสูง ส่วนใหญ่ต้องติดตั้งในแนวราบ หรือแนวดิ่งที่ทิศทางการไหล “วิ่งขึ้นด้านบนเท่านั้น” เพื่อให้แรงโน้มถ่วงสามารถดึงลูกบอลกลับลงมาที่บ่ารับได้ หากติดผิดทิศทางวาล์วจะไม่ทำงาน

4. แรงดันสูญเสียในระบบ (Pressure Drop / Head Loss)

• Ball Check Valve: ตัวลูกบอลเมื่อลอยขึ้นไปหลบมักจะถูกออกแบบให้เปิดทางน้ำได้กว้าง ค่า Head Loss จึงค่อนข้างต่ำ ปั๊มไม่ต้องเค้นแรงดันมาก

• Spring Check Valve: ปั๊มน้ำต้องสูญเสียพลังงานส่วนหนึ่งไปกับการ “ดันสปริงให้เปิดค้างไว้ตลอดเวลา” จึงมีค่า Head Loss ที่สูงกว่าเล็กน้อยเมื่อเทียบในขนาดท่อที่เท่ากัน

ตารางสรุป: เลือกแบบไหนให้เหมาะกับระบบของคุณ?

คุณสมบัติ / ลักษณะงาน	Ball Check Valve	Spring Check Valve
ระบบน้ำเสีย / น้ำโคลน / Slurry	ยอดเยี่ยม (แนะนำ)	ไม่แนะนำ (เสี่ยงสปริงค้าง)
ระบบน้ำสะอาด / น้ำประปาอาคาร	ใช้งานได้ดี	ยอดเยี่ยม (เงียบสนิท)
การติดตั้งในแนวดิ่ง (น้ำไหลลง)	ไม่สามารถทำได้	ทำได้ดีเยี่ยม
เน้นป้องกัน Water Hammer	ปานกลาง	ดีเยี่ยม (Silent Close)
ระบบสารเคมีที่มีความหนืด	ดีเยี่ยม	ปานกลาง

บทสรุป

ศึกระหว่าง Ball Check vs Spring Check Valve ไม่มีผู้ชนะที่ตายตัว แต่ขึ้นอยู่กับ “ประเภทของเหลว” และ “ลักษณะการเดินท่อ” เป็นหลัก

หากคุณกำลังทำระบบเกี่ยวกับ น้ำเสีย น้ำดิบ หรือของเหลวที่มีกากตะกอนเจือปน การเลือก Ball Check Valve คือคำตอบที่ปลอดภัยที่สุดเพื่อลดการซ่อมบำรุง แต่ถ้างานของคุณเป็น ระบบท่อน้ำสะอาดในอาคาร ระบบปรับอากาศ (HVAC) หรือระบบแรงดันสูงที่ต้องการความเงียบ และต้องการติดวาล์วในแนวตั้ง การเลือก Spring Check Valve จะช่วยตอบโจทย์และปกป้องระบบท่อของคุณจากค้อนน้ำได้อย่างมีประสิทธิภาพสูงสุด
