เช็ควาล์วมีกี่ประเภท? — เปรียบเทียบ Ball, Swing, Spring, Wafer และการเลือกใช้งาน
ในระบบวิศวกรรมท่อส่งของเหลวและก๊าซทุกประเภท อุปกรณ์สำคัญชิ้นหนึ่งที่ทำหน้าที่เป็น “ผู้พิทักษ์ความปลอดภัย” คอยป้องกันไม่ให้ของเหลวไหลย้อนกลับ (Backflow) ไปทำลายปั๊มน้ำหรือเครื่องจักรราคาแพงก็คือ “เช็ควาล์ว” (Check Valve) หรือที่เรียกกันติดปากว่า วาล์วกันกลับ
แม้หน้าที่หลักของมันจะเรียบง่าย คือบังคับให้ของเหลวไหลไปในทิศทางเดียว แต่ในความเป็นจริงแล้ว ประเภทของเช็ควาล์ว นั้นมีหลากหลายรูปแบบมาก การเลือกสเปกผิดประเภทไม่เพียงแต่จะทำให้วาล์วพังเสียหายก่อนเวลาอันควร แต่ยังอาจก่อให้เกิดเสียงดังสนั่นและแรงกระแทกในท่อที่เรียกว่า ปรากฏการณ์ค้อนน้ำ (Water Hammer) บทความนี้จะพาทุกท่านไปหาคำตอบอย่างละเอียดว่า วาล์วกันกลับยอดนิยมทั้ง 4 แบบ แตกต่างกันอย่างไร และระบบของคุณควรเลือกใช้แบบไหน
เจาะลึก 4 ประเภทของเช็ควาล์ว ยอดนิยมในอุตสาหกรรม
เพื่อให้ออกแบบและเลือกใช้งานได้อย่างถูกต้อง เรามาทำความรู้จักกับกลไกภายในและพฤติกรรมการทำงานของวาล์วกันกลับทั้ง 4 ประเภทหลักกัน
1. Swing Check Valve (เช็ควาล์วบานสวิง)
เช็ควาล์วบานสวิง คือ รูปแบบดั้งเดิมที่นิยมใช้กันแพร่หลายที่สุดในระบบน้ำสะอาด โครงสร้างภายในประกอบด้วยแผ่นดิสก์ (Disc) ที่ยึดอยู่กับบานพับ (Hinge)
- หลักการทำงาน: เมื่อมีแรงดันของเหลวไหลเข้าทางด้านหน้า แผ่นดิสก์จะถูกดันให้สวิงยกขึ้นเหมือนการเปิดประตู และเมื่อของเหลวหยุดไหล แผ่นดิสก์จะสวิงกลับลงมาปิดสนิทบนบ่ารับ (Seat) ด้วยแรงโน้มถ่วงและแรงดันย้อนกลับ
- จุดเด่น: ทางเดินน้ำโล่งมากเมื่อเปิดเต็มที่ ทำให้เกิดแรงต้านทานต่ำ (Low Head Loss) ปั๊มน้ำไม่ต้องทำงานหนัก
- เหมาะสำหรับ: ระบบน้ำสะอาด, ท่อขนาดใหญ่ และการติดตั้งในแนวราบ (Horizontal)

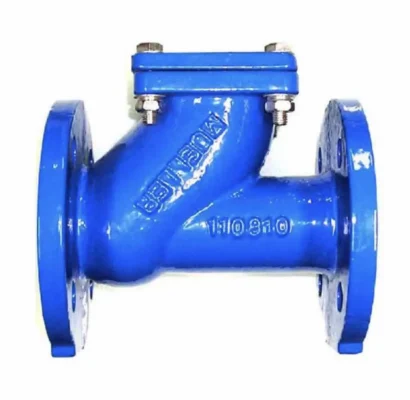

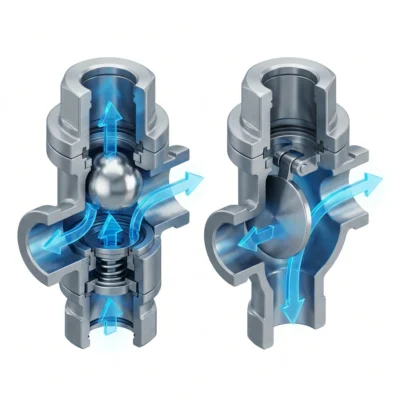

2. Ball Check Valve (เช็ควาล์วลูกบอล)
วาล์วประเภทนี้เปลี่ยนจากแผ่นดิสก์บานพับมาเป็น “ลูกบอลทรงกลม” (Ball) เคลื่อนที่ขึ้นลงอิสระอยู่ภายในห้องวาล์ว
- หลักการทำงาน: แรงดันของเหลวจะดันให้ลูกบอลลอยขึ้นไปหลบอยู่ด้านบนเพื่อเปิดทางน้ำ และเมื่อปั๊มหยุดทำงาน ลูกบอลจะตกลงมากดทับบ่ารับเพื่อบล็อกน้ำไม่ให้ไหลย้อนกลับ
- จุดเด่น: ตัวลูกบอลสามารถหมุนได้รอบทิศทางขณะทำงาน เกิดเอฟเฟกต์ทำความสะอาดตัวเอง (Self-cleaning) และไม่มีซอกมุมให้สิ่งสกปรกไปพันติดขัด
- เหมาะสำหรับ: ระบบน้ำเสีย (Wastewater), ของเหลวที่มีกากตะกอนปนเปื้อน หรือของเหลวที่มีความหนืดสูง
3. Spring Check Valve / In-line Check Valve (เช็ควาล์วสปริง)
วาล์วชนิดนี้ใช้กลไกแผ่นดิสก์หรือสลักที่ถูกขึงตึงและควบคุมการเปิด-ปิดด้วย “สปริง” (Spring) อยู่ภายใน
- หลักการทำงาน: ของเหลวต้องมีแรงดันมากพอที่จะเอาชนะแรงต้านของสปริง (Cracking Pressure) วาล์วจึงจะเปิด และทันทีที่แรงดันลดลง สปริงจะดีดแผ่นดิสก์กลับมาปิดทันทีก่อนที่น้ำจะทันเปลี่ยนทิศทางไหลย้อนกลับ
- จุดเด่น: ปิดได้รวดเร็วและเงียบสนิทมาก (Silent Check Valve) ช่วยลดและป้องกันปัญหาค้อนน้ำได้อย่างดีเยี่ยม สามารถติดตั้งได้ทุกองศา (แนวตั้ง แนวนอน แนวเอียง)
- เหมาะสำหรับ: ระบบน้ำสะอาดในอาคารสูง, ระบบทำความเย็น (HVAC) และระบบที่เปิด-ปิดปั๊มบ่อยครั้ง

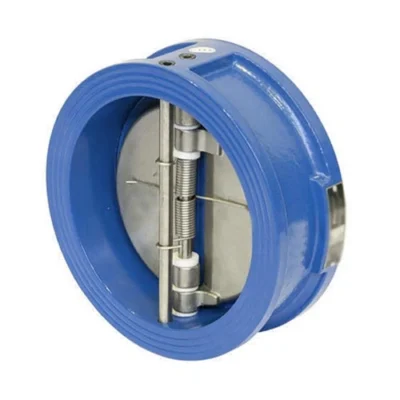

4. Wafer Check Valve (เช็ควาล์วแบบเวเฟอร์ / บานคู่)
หรือที่หลายคนเรียกว่า Dual Plate Check Valve ออกแบบมาเพื่อเน้นความกะทัดรัด ตัววาล์วจะมีลักษณะแบนบาง และใช้บานพับคู่เปิดออกซ้าย-ขวาเหมือนปีกผีเสื้อ
- หลักการทำงาน: มีสปริงขนาดเล็กคอยช่วยดึงบานพับทั้งสองข้าง เมื่อมีแรงดันน้ำจะดันให้บานพับคู่พับเข้าหากันเพื่อเปิด และจะดีดกลับไปปิดเมื่อแรงดันตก
- จุดเด่น: น้ำหนักเบามาก ประหยัดพื้นที่ในการติดตั้ง และราคาประหยัดเมื่อเทียบกับวาล์วขนาดใหญ่ประเภทอื่น
- เหมาะสำหรับ: ระบบท่อที่มีพื้นที่จำกัด และระบบท่อขนาดใหญ่ (ตั้งแต่ 4 นิ้วขึ้นไป)
ตารางเปรียบเทียบและสรุปแนวทางการเลือกใช้งาน
เพื่อป้องกันปัญหาข้อผิดพลาดในการระบุสเปก ตารางด้านล่างนี้คือเกณฑ์การพิจารณาเลือก ประเภทของเช็ควาล์ว ให้เหมาะสมกับหน้างานจริง:
| คุณสมบัติ / หน้างาน | Swing Check | Ball Check | Spring Check | Wafer Check |
| ประเภทของเหลว | น้ำสะอาดเท่านั้น | น้ำเสีย / มีตะกอน | น้ำสะอาด / สารเคมี | น้ำสะอาด / ก๊าซ |
| การป้องกัน Water Hammer | ต่ำ (เสี่ยงเสียงดัง) | ปานกลาง | ดีเยี่ยม (เงียบที่สุด) | ดี |
| แรงดันสูญเสีย (Head Loss) | ต่ำมาก (ประหยัดไฟ) | ปานกลาง | ค่อนข้างสูง | ปานกลาง |
| ความยืดหยุ่นในการติดตั้ง | แนวราบเท่านั้น | แนวราบ / แนวตั้ง (ขึ้น) | ได้ทุกทิศทาง | ได้เกือบทุกทิศทาง |
| ความประหยัดพื้นที่ | ใช้พื้นที่เยอะ | ใช้พื้นที่เยอะ | ปานกลาง | ประหยัดพื้นที่ที่สุด |
คู่มือ 3 ขั้นตอนในการเลือก เช็ควาล์ว ให้ปลอดภัยและคุ้มค่า
หากคุณเป็นวิศวกรหรือผู้ดูแลระบบที่กำลังจะเลือกซื้อวาล์วกันกลับไปใช้งาน ให้เช็ก 3 สิ่งนี้เสมอ:
- ตรวจสอบลักษณะของของเหลว (Media): หากน้ำมีเศษดิน ทราย หรือกากอุตสาหกรรม ให้ตัดตัวเลือกที่เป็นสปริงหรือบานสวิงทิ้งไป แล้วมุ่งไปที่ Ball Check Valve ทันทีเพื่อป้องกันวาล์วค้าง
- พิจารณาทิศทางการเดินท่อ (Pipeline Orientation): หากจำเป็นต้องเดินท่อในแนวดิ่งและน้ำไหลลงล่าง ตัวเลือกเดียวที่ทำงานได้ถูกต้องคือ Spring Check Valve 3. คำนวณแรงดันเปิด (Cracking Pressure): สำหรับระบบที่มีสปริง ต้องมั่นใจว่าปั๊มน้ำของคุณมีแรงดันมากพอที่จะดันสปริงให้เปิดอ้าได้ตลอดเวลา เพื่อไม่ให้ปั๊มทำงานหนักจนเกิดความร้อนสะสม
สรุป
การทำความเข้าใจว่า ประเภทของเช็ควาล์ว แต่ละแบบทำงานอย่างไร คือหัวใจสำคัญในการรักษาเสถียรภาพของระบบท่ออุตสาหกรรม การเลือก Swing Check อาจจะเด่นเรื่องความประหยัดและประหยัดพลังงานปั๊ม แต่ถ้าโจทย์ของคุณคือน้ำเสียหรือความเงียบ การเปลี่ยนไปใช้ Ball Check หรือ Spring Check ย่อมเป็นการลงทุนในระยะยาวที่คุ้มค่ากว่า และช่วยลดค่าใช้จ่ายในการซ่อมบำรุงระบบท่อได้อย่างยั่งยืน
