ในระบบท่อส่งของเหลว ไม่ว่าจะเป็นระบบน้ำประปา ระบบน้ำหล่อเย็นในโรงงานอุตสาหกรรม หรือระบบท่อส่งสารเคมี ปัญหาหนึ่งที่มักจะเกิดขึ้นอยู่เสมอแต่กลับถูกมองข้ามบ่อยครั้งก็คือ “ปัญหากระเปาะอากาศ” (Air Pockets) ที่สะสมอยู่ภายในท่อ อากาศเหล่านี้ไม่ได้เพียงแค่ส่งเสียงดังน่ารำคาญเท่านั้น แต่ยังมีอานุภาพร้ายแรงถึงขั้นทำให้ปั๊มน้ำพังเสียหาย ประสิทธิภาพการส่งน้ำลดลง และก่อให้เกิดปรากฏการณ์ค้อนน้ำ (Water Hammer) ที่สามารถระเบิดท่อเหล็กหนาๆ ให้ฉีกขาดได้อย่างง่ายดาย
การเลือกใช้ วาล์วไล่ลม (Air Vent Valve หรือ Air Valve) ที่มีคุณภาพสูง เป็นเพียงครึ่งทางของความสำเร็จเท่านั้น แต่อีกครึ่งทางที่สำคัญไม่แพ้กันคือ “ตำแหน่งในการติดตั้ง” เพราะต่อให้คุณใช้วาล์วไล่ลมที่มีเทคโนโลยีดีที่สุดในโลก แต่ถ้าติดผิดจุด วาล์วตัวนั้นก็แทบจะไม่มีประโยชน์อะไรเลย บทความนี้คือคู่มือฉบับสมบูรณ์ที่จะพาไปเจาะลึกว่าตามหลักวิศวกรรมแล้ว เราควรติดตั้งวาล์วไล่ลมที่จุดไหนบ้างเพื่อให้ระบบทำงานได้เต็มประสิทธิภาพ 100%
ทำไม คู่มือการติดตั้งวาล์วไล่ลม ถึงเน้นเรื่องตำแหน่งเป็นสำคัญ?
ตามธรรมชาติของฟิสิกส์ อากาศมีความหนาแน่นน้อยกว่าน้ำและของเหลวทุกชนิด ดังนั้นเมื่ออากาศหลุดเข้ามาในระบบท่อ ไม่ว่าจะมาจากการเติมน้ำครั้งแรก หรือแก๊สที่แยกตัวออกจากของเหลว อากาศจะลอยตัวขึ้นสู่ “จุดที่สูงที่สุด” เสมอ
หากเราติดตั้งวาล์วไล่ลมในตำแหน่งที่ถูกต้อง วาล์วจะทำหน้าที่ระบายอากาศเหล่านี้ออกไปโดยอัตโนมัติ ส่งผลให้น้ำไหลผ่านท่อได้อย่างเต็มพื้นที่หน้าตัด แต่ถ้าเราติดผิดจุด เช่น ติดในแนวราบที่น้ำวิ่งผ่านด้วยความเร็วสูง หรือติดในจุดที่ต่ำ อากาศจะไม่ลอยเข้าไปในวาล์ว และกระเปาะอากาศเหล่านั้นก็จะยังคงติดค้างขัดขวางทางเดินน้ำอยู่เช่นเดิม

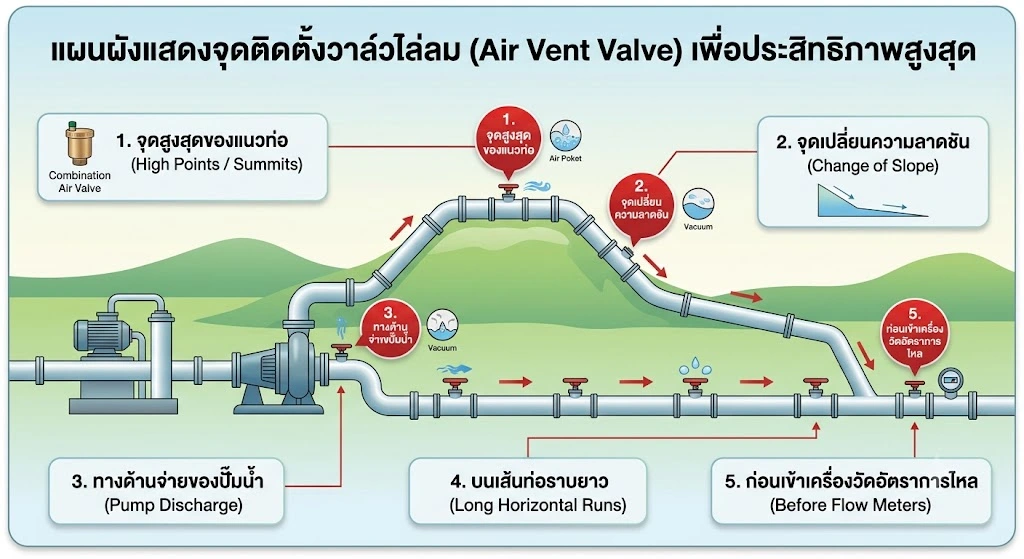

5 จุดยุทธศาสตร์ตาม คู่มือการติดตั้งวาล์วไล่ลม เพื่อประสิทธิภาพสูงสุด
ตามมาตรฐานการออกแบบระบบท่อสากล มี 5 ตำแหน่งสำคัญที่คุณจำเป็นต้องวางวาล์วไล่ลมลงไปในแบบแปลน:
1. จุดสูงสุดของแนวท่อ (High Points / Summits)
นี่คือจุดที่สำคัญที่สุดและห้ามพลาดเด็ดขาด ไม่ว่าจะเป็นจุดสูงสุดของท่อที่วิ่งข้ามเนินดิน ข้ามสะพาน หรือจุดหักมุมที่ท่อวิ่งขึ้นด้านบนแล้วหักกลับลงมาในแนวดิ่ง อากาศทั้งหมดในเส้นท่อจะวิ่งมารวมกันที่บริเวณนี้ การติดตั้ง วาล์วไล่ลมแบบผสม (Combination Air Valve) ที่จุดนี้จะช่วยระบายลมปริมาณมากตอนเติมน้ำ และคอยไล่ฟองอากาศเล็กๆ ระหว่างที่ระบบทำงาน
2. จุดเปลี่ยนความลาดชันของท่อ (Change of Slope)
หลายคนมักมองข้ามจุดนี้ ในกรณีที่ท่อวิ่งขึ้นเนินด้วยความชันระดับหนึ่ง (เช่น ชันมาก) แล้วเปลี่ยนเป็นความชันที่ลดลง (ชันน้อยลง) แม้จะไม่ใช่จุดสูงสุดของยอดเนิน แต่ตรงจุดเปลี่ยนผ่านความลาดชันนี้ ความเร็วของกระแสน้ำจะเกิดการเปลี่ยนแปลง ทำให้อากาศที่ละลายอยู่ในน้ำแยกตัวออกมาและสะสมกลายเป็นกระเปาะอากาศขนาดใหญ่ การติดวาล์วไล่ลมตรงจุดเปลี่ยนความชันจะช่วยดักจับอากาศก่อนที่มันจะหลุดไปสร้างปัญหาในเส้นท่อถัดไป
3. ทางด้านจ่ายของปั๊มน้ำ (Pump Discharge)
ทันทีที่ปั๊มน้ำเริ่มทำงาน (Start-up) ปั๊มจะผลักทั้งน้ำและอากาศที่ค้างอยู่ในห้องปั๊มออกไปพร้อมกันด้วยแรงดันสูง การติดตั้งวาล์วไล่ลมที่บริเวณ หลังปั๊มน้ำ ก่อนถึงเช็ควาล์ว (Check Valve) เป็นสิ่งจำเป็นมาก เพื่อรีบระบายอากาศเหล่านั้นออกไปให้เร็วที่สุด ป้องกันไม่ให้อากาศถูกดันเข้าไปในระบบท่อส่วนลึก และช่วยลดแรงกระแทกที่จะทำลายตัวเช็ควาล์วเอง
4. บนเส้นท่อราบยาว (Long Horizontal Runs)
ในกรณีที่แนวท่อของคุณเป็นเส้นตรงยาวๆ ในแนวราบตามพื้นดิน (เช่น ท่อส่งน้ำดิบระหว่างสถานี) และไม่มีจุดสูงสุด-ต่ำสุดที่ชัดเจน ลมก็ยังสามารถสะสมและก่อตัวเป็นแนวยาวขวางทางน้ำได้เช่นกัน
คำแนะนำตามมาตรฐาน: ควรติดตั้งวาล์วไล่ลมในทุกๆ ระยะ 500 ถึง 800 เมตร บนท่อแนวราบยาว เพื่อช่วยทยอยระบายลมที่เกิดขึ้นระหว่างทาง
5. ก่อนเข้าเครื่องวัดอัตราการไหล (Before Flow Meters)
เครื่องวัดอัตราการไหล (Flow Meter) เกือบทุกประเภท ไม่ว่าจะเป็นแบบ Electromagnetic หรือ Ultrasonic จะทำงานได้แม่นยำก็ต่อเมื่อ “มีน้ำอยู่เต็มท่อ 100%” เท่านั้น หากมีฟองอากาศหลุดเข้าไปหลอกเซนเซอร์ จะทำให้ค่าที่อ่านได้คลาดเคลื่อนอย่างรุนแรง (มักจะอ่านค่าได้สูงกว่าความเป็นจริง) การติดวาล์วไล่ลมขนาดเล็ก (Air Release Valve) ไว้ด้านหน้าของ Flow Meter สักเล็กน้อย จะช่วยการันตีความเที่ยงตรงของระบบวัดน้ำได้เป็นอย่างดี
ตารางสรุป: ประเภทวาล์วไล่ลมที่เหมาะสมในแต่ละจุดติดตั้ง
| ตำแหน่งติดตั้ง | ประเภทวาล์วที่ควรใช้ | หน้าที่หลัก |
| จุดสูงสุดของแนวท่อ | Combination Air Valve | ไล่ลมตอนเติมน้ำ / ดูดลมตอนเดรนท่อ / ไล่ลมตอนทำงาน |
| จุดเปลี่ยนความลาดชัน | Combination Air Valve | ดักจับลมที่แยกตัวจากความเร็วน้ำที่เปลี่ยนไป |
| หลังปั๊มน้ำ (Discharge) | Combination Air Valve (Anti-Slam) | ระบายลมเริ่มต้น และลดแรงกระแทกของเหลว |
| ท่อแนวราบระยะยาว | Air Release Valve (Small Orifice) | ทยอยระบายฟองอากาศเล็กๆ ระหว่างทาง |
| ก่อนเข้า Flow Meter | Air Release Valve (Small Orifice) | ไล่ฟองอากาศเพื่อความแม่นยำในการวัดค่า |
ข้อควรระวังและเทคนิคในการติดตั้ง (Installation Tips)
เพื่อให้การติดตั้งสมบูรณ์แบบและง่ายต่อการซ่อมบำรุงในอนาคต ช่างติดตั้งควรปฏิบัติตามหลักเกณฑ์ดังนี้:
-

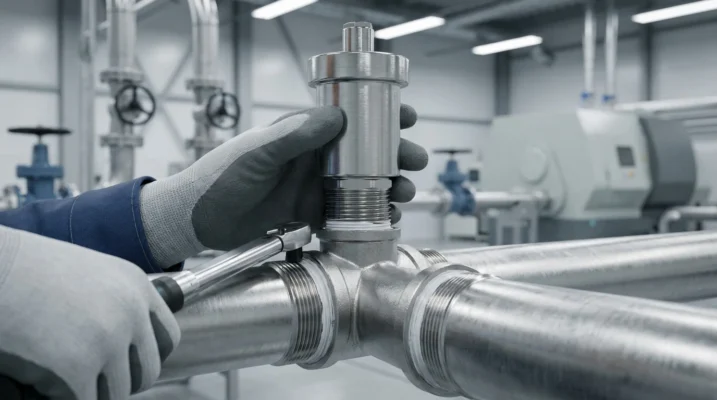

ต้องติดตั้งในแนวดิ่งเสมอ (Must be Vertical): วาล์วไล่ลมทำงานด้วยระบบลูกลอย (Float) กลไกภายในจะขึ้นลงตามแรงโน้มถ่วงและแรงดันน้ำ ดังนั้นตัววาล์วต้องตั้งตรง 90 องศากับแนวราบ ห้ามติดตั้งในแนวเอียงหรือแนวนอนเด็ดขาด เพราะจะทำให้ลูกลอยติดขัดและน้ำรั่ว
-
ติดตั้ง Isolation Valve ไว้ด้านใต้เสมอ: ก่อนจะต่อวาล์วไล่ลมเข้ากับท่อประธาน ควรติดตั้ง บอลวาล์ว (Ball Valve) หรือเกทวาล์ว (Gate Valve) คั่นไว้ 1 ตัวเสมอ เพื่อเวลาที่ต้องถอดวาล์วไล่ลมมาล้างทำความสะอาดหรือซ่อมบำรุง จะได้สามารถปิดวาล์วตัวนี้ได้ทันที โดยไม่ต้องสั่งหยุดปั๊มหรือเดรนน้ำออกจากท่อทั้งระบบ
-
เผื่อระยะความสูงสำหรับการพ่นน้ำ: ในจังหวะที่วาล์วไล่ลมปิดสนิท อาจมีละอองน้ำหรือไอของเหลวพ่นอกมาเล็กน้อย ควรติดตั้งวาล์วในจุดที่มีการระบายอากาศที่ดี หรือต่อท่อเดรนขนาดเล็กจากรูระบายไอทิ้งลงสู่รางระบายน้ำเพื่อความสะอาดของพื้นที่
สรุป
กฎเหล็กของ คู่มือการติดตั้งวาล์วไล่ลม คือ “ติดที่จุดสูงสุด ดักที่จุดเปลี่ยน และป้องกันที่จุดกำเนิด (หลังปั๊ม)” หากคุณวางตำแหน่งของ Air Vent Valve ได้อย่างถูกต้องตามหลักวิศวกรรมทั้ง 5 จุดนี้ ระบบท่อส่งน้ำของคุณจะทำงานได้อย่างเงียบสนิท ปั๊มน้ำจะกินไฟน้อยลง และที่สำคัญที่สุดคือช่วยลดความเสี่ยงในการเกิดท่อแตกเสียหายได้อย่างยั่งยืน คุ้มค่ากับงบประมาณและเวลาที่เสียไปอย่างแน่นอน
