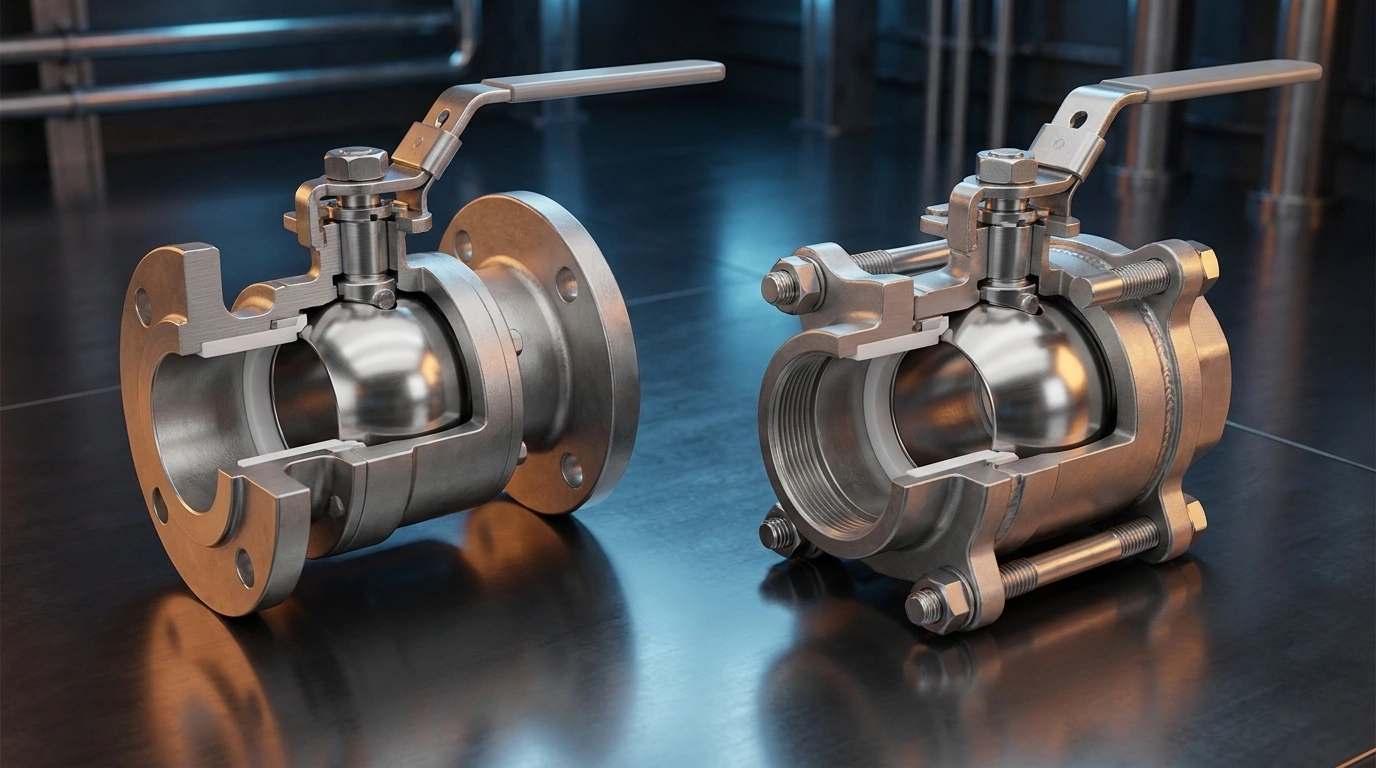

Ball Valve 2PC vs 3PC — ต่างกันอย่างไร ควรเลือกแบบไหนสำหรับงานอุตสาหกรรม?

ในแวดวงวิศวกรรมระบบท่อส่งของไหลของโรงงานอุตสาหกรรม “บอลวาล์ว” (Ball Valve) จัดเป็นอุปกรณ์ตัดตอนหรือกั้นแยกของไหล (Isolation Valve) ที่ได้รับความนิยมและมีการใช้งานแพร่หลายมากที่สุด เนื่องจากกลไกการหมุนเปิด-ปิดที่รวดเร็วเพียง 90 องศา และความสามารถในการปิดกั้นของเหลวหรือก๊าซได้อย่างสนิท 100%

อย่างไรก็ตาม เมื่อถึงขั้นตอนที่วิศวกรต้องออกแบบระบบ หรือฝ่ายจัดซื้อต้องออกใบสอบราคา (RFQ) ปัญหาชวนปวดหัวที่มักจะพบบ่อยที่สุดคือการเลือกประเภทโครงสร้างของตัวเรือน ระหว่างแบบ 2 ชิ้น (2-Piece) และแบบ 3 ชิ้น (3-Piece) ซึ่งทั้งคู่มักจะระบุสเปคมาว่าเป็นแบบรูเต็ม (Full Bore) เหมือนกัน แล้วความจริงศึกสายเลือดคู่ระหว่าง Ball Valve 2PC vs 3PC มีความแตกต่างกันอย่างไรในเชิงลึก และสภาวะหน้างานแบบไหนที่ควรเลือกใช้แต่ละแบบ บทความนี้จะพาทุกท่านไปหาคำตอบกัน

ทำความรู้จักเบื้องต้นก่อนเปรียบเทียบมวยคู่เอก

ก่อนจะไปเจาะลึกข้อแตกต่าง เรามาทำความเข้าใจโครงสร้างพื้นฐานของวาล์วทั้งสองประเภทนี้กันก่อน โดยวาล์วทั้งสองแบบนี้ทำงานด้วยกลไกชิ้นส่วนภายในที่เหมือนกัน นั่นคือใช้ลูกบอลโลหะทรงกลมเจาะรูตรงกลาง ขนาบข้างด้วยซีลรองวาล์วเทฟลอน (PTFE) ซึ่งพฤติกรรมการเปิด-ปิดสนิท (On-Off) นี้จะมีความแตกต่างอย่างสิ้นเชิงกับวาล์วที่ออกแบบมาเพื่อหรี่หรือปรับแต่งแรงดันน้ำอย่าง วาล์วบาลานซ์ อุตสาหกรรม

• Ball Valve 2PC (แบบ 2 ชิ้น): โครงสร้างตัวเรือนจะถูกแบ่งออกเป็นสองชิ้นหลักๆ ประกบเข้าด้วยกัน โดยชิ้นส่วนหนึ่งจะเป็นตัวเรือนหลัก (Main Body) และอีกชิ้นหนึ่งคือฝาปิดท้าย (End Cap) ขันเกลียวหรือยึดหน้าแปลนเข้าหากัน

• Ball Valve 3PC (แบบ 3 ชิ้น): โครงสร้างจะมีความซับซ้อนและเป็นเกรดอุตสาหกรรมหนักมากขึ้น ตัวเรือนประกอบด้วย 3 ชิ้นส่วนหลัก คือ ฝาปิดท้ายท่อทั้งฝั่งซ้ายและขวา (Two End Caps) และตัวเรือนกลาง (Central Body) ที่บรรจุลูกบอลและซีลเอาไว้ โดยทั้งหมดจะถูกยึดแน่นเข้าด้วยกันด้วยสลักเกลียวยาว (Bolts) รอยพาดผ่านตัววาล์ว

เจาะลึก 5 ข้อแตกต่างสำคัญ: Ball Valve 2PC vs 3PC

เพื่อให้เห็นภาพชัดเจนและนำไปใช้ระบุสเปคจัดซื้อได้อย่างแม่นยำ นี่คือการเปรียบเทียบความแตกต่างใน 5 มิติทางวิศวกรรม:

1. ความง่ายในการซ่อมบำรุงและการทำความสะอาด (Maintenance & Cleaning)

• แบบ 2 ชิ้น (2PC): หากซีลเทฟลอนภายในเสื่อมสภาพหรือมีเศษตะกรันเข้าไปอุดตัน ช่างหน้างานจำเป็นต้องขันแยกข้อต่อท่อ หรือตัดท่อเพื่อถอดตัววาล์วออกมารื้อซ่อมภายนอกทั้งหมด ซึ่งทำให้เสียเวลาและหยุดกระบวนการผลิตนาน

• แบบ 3 ชิ้น (3PC): ชนะขาดลอยในข้อนี้ เนื่องจากโครงสร้างแบบ 3 ชิ้น ถูกออกแบบมาเพื่อการซ่อมบำรุงที่รวดเร็ว (In-line Maintenance) ช่างเพียงแค่คลายสลักเกลียวที่ยึดตัวเรือนออก แล้ว “สวิง” หรือถอดเฉพาะตัวเรือนแกนกลางออกมาเปลี่ยนซีลยางหรือล้างทำความสะอาดได้ทันที โดยที่ฝาปิดท้ายทั้งสองฝั่งยังคงยึดติดอยู่กับเส้นท่อตามเดิม

2. ต้นทุนการจัดซื้อและการลงทุนระยะแรก (Initial Cost)

• แบบ 2 ชิ้น (2PC): มีจำนวนชิ้นส่วนที่น้อยกว่า กลไกไม่ซับซ้อน ทำให้มีต้นทุนการผลิตต่ำกว่า ส่งผลให้ราคาขายประหยัดกว่าแบบ 3 ชิ้น ในขนาดท่อที่เท่ากันประมาณ 30-50%

• แบบ 3 ชิ้น (3PC): มีราคาสูงกว่าเนื่องจากมีชิ้นส่วนโลหะและสลักเกลียวยึดรอบตัวเพิ่มขึ้นมา แต่จะไปคุ้มค่าในระยะยาวจากค่าแรงและเวลาในการซ่อมบำรุงที่สั้นลง (Downtime ต่ำ)

3. ความเสี่ยงในการรั่วซึมออกสู่ภายนอก (Leakage Risk)

• แบบ 2 ชิ้น (2PC): มีจุดเชื่อมต่อรอยประกบระหว่างชิ้นส่วนเพียง “จุดเดียว” จึงมีโอกาสเกิดความผิดพลาดชั่วคราวหรือการรั่วซึมตามรอยต่อน้อยกว่า

• แบบ 3 ชิ้น (3PC): มีรอยประกบระหว่างชิ้นส่วนถึง “สองจุด” (ซ้ายและขวา) หากช่างหน้างานทำการซ่อมบำรุงแล้วขันสลักเกลียวกลับเข้าไปด้วยแรงทอร์คที่ไม่เท่ากัน หรือใส่ปะเก็นไม่ดี ก็จะมีความเสี่ยงที่จะเกิดการรั่วซึมออกสู่ภายนอกได้มากกว่า จึงต้องติดตั้งตามมาตรฐานเดียวกับ วิธีติดตั้ง Gate Valve อย่างถูกต้อง เพื่อความปลอดภัย

4. ความทนทานต่อแรงดันและอุณหภูมิสูง (Pressure & Temperature Rating)

• แบบ 2 ชิ้น (2PC): เหมาะสำหรับงานความดันปานกลางถึงสูงทั่วไป (เช่น พิกัด Class 150 หรือ PN16/25)

• แบบ 3 ชิ้น (3PC): ด้วยโครงสร้างที่ยึดแน่นด้วยสลักเกลียวหนารอบทิศทาง ทำให้โครงสร้างแบบ 3PC เกรดอุตสาหกรรม สามารถรองรับแรงดันได้สูงมาก (บางรุ่นสามารถรับได้ถึง Class 800 หรือ Class 1500) และทนต่อการขยายตัวจากอุณหภูมิที่เหวี่ยงตัวได้ดีกว่า โดยมักนิยมใช้ควบคู่ไปกับ Gate Valve อุตสาหกรรม ในไลน์ท่อเมนหลัก

5. ขนาดและน้ำหนัก (Size & Weight)

• แบบ 2 ชิ้น (2PC): รูปทรงกะทัดรัด น้ำหนักเบกว่า ติดตั้งในพื้นที่แคบได้ง่ายกว่า

• แบบ 3 ชิ้น (3PC): มีขนาดตัวเรือนที่ใหญ่กว่าและน้ำหนักมากกว่าเนื่องจากชุดน็อตสลักเกลียวยาวรอบตัวเรือน

ตารางสรุปการเปรียบเทียบสเปคทางวิศวกรรม

หัวข้อเปรียบเทียบ	โครงสร้างแบบ 2 ชิ้น (2PC)	โครงสร้างแบบ 3 ชิ้น (3PC)
การถอดซ่อมหน้างาน	ต้องถอดวาล์วออกจากเส้นท่อทั้งหมด	ถอดเฉพาะแกนกลางได้โดยไม่ต้องรื้อท่อ
ความเสี่ยงการรั่วซึม	ต่ำ (มีรอยต่อเดียว)	ปานกลาง (มีสองรอยต่อ ต้องขันน็อตให้ดี)
ราคา/การลงทุน	ประหยัด เหมาะกับงบจำกัด	สูง แต่ประหยัดค่าซ่อมบำรุงระยะยาว
เกรดหน้างาน	พาณิชย์, อาคาร, โรงงานทั่วไป	อุตสาหกรรมหนัก, ไลน์ผลิต 24 ชม.

คู่มือการเลือกใช้งาน: ควรเลือกแบบไหนให้ตอบโจทย์โรงงานของคุณ?

เพื่อให้เกิดความปลอดภัยสูงสุดและไม่เป็นการสิ้นเปลืองงบประมาณโดยใช่เหตุ วิศวกรสามารถใช้เกณฑ์การตัดสินใจดังต่อไปนี้เลือกหน้างาน:

เลือกใช้ Ball Valve 2PC เมื่อ:

1. เป็นระบบท่อสาขาหรือไลน์เสริมที่ไม่วิกฤต: เช่น ไลน์ท่อน้ำดี, ท่อน้ำเสีย, ท่อลมสะอาด หรือท่อส่งน้ำหล่อเย็นทั่วไปที่สามารถปิดระบบเพื่อถอดวาล์วออกมาซ่อมแซมภายนอกได้โดยไม่กระทบต่อกระบวนการผลิตหลัก

2. พื้นที่ติดตั้งมีจำกัด: รูปทรงที่กะทัดรัดของ 2PC จะช่วยให้ทำงานในซอกแคบได้ดีกว่า

3. ต้องการควบคุมงบประมาณ: ในโครงการที่มีจุดติดตั้งวาล์วจำนวนมากและการเลือกใช้ 2PC สามารถตอบโจทย์พิกัดแรงดันได้เพียงพอ

เลือกใช้ Ball Valve 3PC เมื่อ:

1. เป็นไลน์ผลิตหลักที่ต้องรันตลอด 24 ชั่วโมง: โรงงานประเภทเคมี, ปิโตรเคมี, โรงไฟฟ้า หรือไลน์อาหารและเครื่องดื่ม ซึ่งมีค่า Downtime หรือมูลค่าความเสียหายจากการหยุดเดินเครื่องจักรที่สูงมาก การใช้ 3PC จะช่วยให้สลับเปลี่ยนอะไหล่ซีลได้อย่างรวดเร็วในไม่กี่นาที

2. ของไหลมีความสกปรกหรือมีฤทธิ์กัดกร่อน: เช่น สารเคมีเข้มข้น, น้ำเสียอุตสาหกรรมที่มีกากตะกอน ซึ่งวาล์วมีโอกาสอุดตันและต้องถอดออกมาล้างทำความสะอาด (Flushing) อยู่บ่อยๆ

3. เป็นไลน์ท่ออุณหภูมิสูงหรือแรงดันสูง: เช่น ระบบท่อสตีมไอน้ำอิ่มตัว หรือท่อน้ำมันร้อน ซึ่งโครงสร้างที่แข็งแกร่งและยืดหยุ่นของ 3PC จะช่วยเซฟตี้ระบบได้ดีกว่า โดยสเปคการติดตั้งที่แน่นหนานี้มักจะอ้างอิงคุณสมบัติความปลอดภัยตามมาตรฐาน Gate Valve ในระบบน้ำประปาและอาคาร เพื่อความทนทานขั้นสูงสุด

สรุป

การดีเบตในหัวข้อ Ball Valve 2PC vs 3PC ไม่มีผู้ชนะที่ตายตัว เนื่องจากวาล์วทั้งสองแบบถูกออกแบบมาเพื่อตอบสนองวัตถุประสงค์ที่แตกต่างกัน การเลือกใช้งานอย่างชาญฉลาดโดยพิจารณาจากค่า Downtime ของโรงงาน, ความถี่ในการซ่อมบำรุง, และงบประมาณของโครงการ คือกุญแจสำคัญที่จะช่วยล็อกประสิทธิภาพระบบท่ออุตสาหกรรมของคุณให้ทำงานได้อย่างปลอดภัย มีเสถียรภาพ และคุ้มค่าเงินทุนในระยะยาวอย่างแท้จริง
