Butterfly Valve Gear vs Lever — ต่างกันอย่างไร เลือกแบบไหนให้เหมาะกับงาน และการเลือกขนาด

ในการออกแบบและซ่อมบำรุงระบบท่อลำเลียงของไหลในโรงงานอุตสาหกรรม “บัตเตอร์ฟลายวาล์ว” (Butterfly Valve) หรือวาล์วปีกผีเสื้อ ถือเป็นอุปกรณ์ตัดตอนระบบที่ขาดไม่ได้เนื่องจากมีขนาดที่บาง ประหยัดพื้นที่ และมีน้ำหนักเบา แต่เมื่อถึงขั้นตอนที่ต้องเลือกซื้อสินค้าหรือสเปคแบบลงลึก คำถามแรกที่ช่างเทคนิคและฝ่ายจัดซื้อมักจะเจอในแคตตาล็อกก็คือ “จะใช้หัวขับประเภทไหนดีระหว่างแบบด้ามโยก (Lever) และแบบพวงมาลัยเกียร์ (Gear)?”

แม้ว่าวาล์วทั้งสองชนิดนี้จะมีโครงสร้างตัวเรือนและใบจานภายในที่เหมือนกัน แต่รูปแบบการควบคุมสั่งการภายนอกที่ต่างกัน ส่งผลต่อพฤติกรรมกลศาสตร์และชลศาสตร์ภายในเส้นท่ออย่างมหาศาล บทความนี้จะพาไปเจาะลึกคำตอบเชิงวิศวกรรมว่า Butterfly Valve Gear vs Lever ต่างกันอย่างไร พร้อมคู่มือคำนวณเลือกแบบและเลือกขนาดให้เหมาะสมกับหน้างานของคุณที่สุด

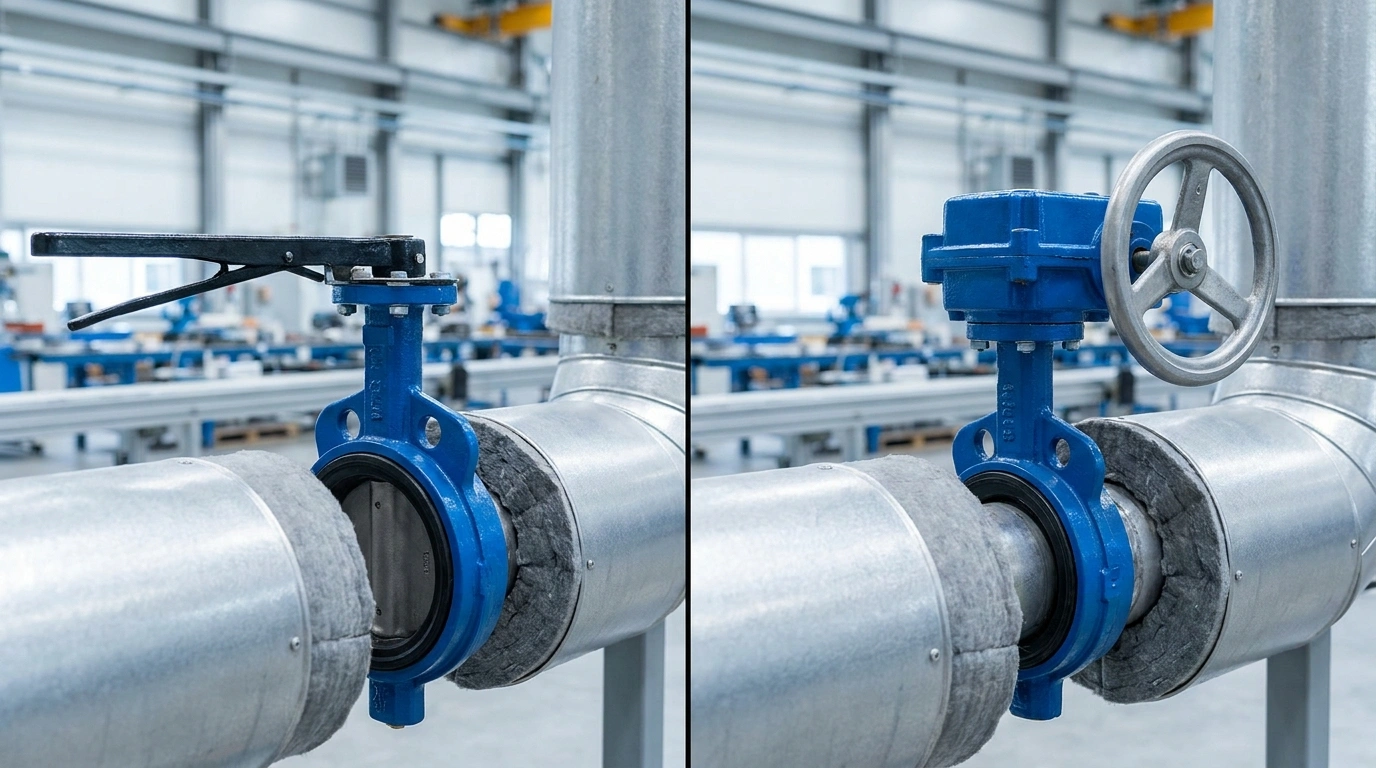

เจาะลึกความต่าง: Butterfly Valve Gear vs Lever ต่างกันอย่างไร?

เพื่อให้เห็นภาพและสามารถนำไปใช้เปรียบเทียบในสเปคงานได้อย่างชัดเจน เราสามารถจำแนกความแตกต่างของวาล์วปีกผีเสื้อทั้ง 2 ประเภทนี้ออกเป็น 4 มิติหลัก ดังนี้:

1. กลไกและพฤติกรรมการสั่งการ (Operation Mechanics)

• แบบด้ามโยก (Hand Lever): ควบคุมการเปิด-ปิดด้วยแรงมือโยกโดยตรงในจังหวะเดียว (Direct Drive) ลิ้นวาล์วหรือแผ่นจาน Disc จะหมุนขยับตามมุมของด้ามจับแบบ 1:1 การสั่งการทำได้อย่างรวดเร็วเพียงขยับมือ 90 องศา โครงสร้างมีลักษณะกระชับเหมือนภาพสินค้าตัวเรือนสีน้ำเงินตัวนี้

• แบบพวงมาลัยเกียร์ (Worm Gear): ขับเคลื่อนด้วยกลไกเกียร์หนอน (Worm Gearbox) ที่ทำหน้าที่ทดรอบ ช่างหน้างานต้องหมุนพวงมาลัยเหล็กหลายๆ รอบเพื่อให้กลไกเฟืองภายในไปพลิกแผ่นจาน Disc ให้ขยับตัวทีละน้อยอย่างนุ่มนวล

2. การผ่อนแรงบิดและความคุ้มค่าทางแรงงาน (Torque Capabilities)

• แบบด้ามโยก (Hand Lever): พึ่งพากำลังแขนของผู้ปฏิบัติงานล้วน ๆ จึงมีข้อจำกัดเรื่องแรงดันต้านกลับ (Line Pressure) หากน้ำในท่อมีแรงดันสูง ช่างจะโยกเปิดวาล์วได้ยากมากหรือโยกไม่ไปเลย

• แบบพวงมาลัยเกียร์ (Worm Gear): มีคุณสมบัติเด่นในด้านการเป็น “ตัวคูณแรงบิด” (Torque Multiplier) กลไกเกียร์หนอนช่วยลดภาระแรงเปิดได้มหาศาล ทำให้มนุษย์สามารถหมุนเปิด-ปิดวาล์วขนาดใหญ่ที่มีมวลน้ำแรงดันสูงกดทับอยู่ได้อย่างง่ายดาย

3. ความเร็วในการเปิด-ปิด และการป้องกันค้อนน้ำ (Speed & Water Hammer)

• แบบด้ามโยก (Hand Lever): เปิดและปิดได้รวดเร็วทันใจภายในเวลาไม่ถึง 1 วินาที ข้อดีคือตัดระบบได้ไวในกรณีฉุกเฉิน แต่ข้อควรระวังคือ หากสับปิดวาล์วเร็วเกินไปในขณะที่มวลน้ำวิ่งมาด้วยความเร็วสูง จะเกิดปรากฏการณ์น้ำกระแทกท่อหรือ Water Hammer ซึ่งอาจทำให้ท่อและอุปกรณ์รอบข้างแตกเสียหายได้

• แบบพวงมาลัยเกียร์ (Worm Gear): เปิดและปิดอย่างช้าๆ เป็นสเตป การหมุนพวงมาลัยช่วยลดพฤติกรรมการหยุดไหลของของไหลอย่างกะทันหัน จึงปลอดภัยต่อระบบท่อแรงดันสูง 100% ซึ่งเป็นเกณฑ์การประกอบเดียวกับข้อมูลในคู่มือ Butterfly Valve ในระบบ HVAC

4. ความละเอียดในการหรี่ควบคุม (Throttling Precision)

• แบบด้ามโยก (Hand Lever): การปรับแต่งอัตราไหลทำได้หยาบๆ ตามร่องล็อกองศา (Notch Plate) ที่ฐานด้ามจับ (ส่วนใหญ่แบ่งล็อกรอบละ 10 องศา)

• แบบพวงมาลัยเกียร์ (Worm Gear): สามารถปรับหมุนใบจาน Disc แง้มแหลมได้ละเอียดทุก ๆ 1-2 องศาตามต้องการ พวงมาลัยเกียร์มีกลไก Self-Locking ในตัว แรงดันน้ำจะไม่สามารถสะท้อนมาตีกลับหรือทำให้ใบวาล์วเคลื่อนตำแหน่งเองได้เลย

ตารางสรุปเกณฑ์การเลือกใช้งานให้เหมาะกับประเภทหน้างาน

คุณสมบัติและประเภทงาน	สเปคแบบด้ามโยก (Hand Lever)	สเปคแบบพวงมาลัยเกียร์ (Worm Gear)
ขนาดท่ออุตสาหกรรม (Size)	เหมาะกับท่อขนาดเล็ก (2 นิ้ว ถึง 4 นิ้ว)	เหมาะกับท่อขนาดใหญ่ (6 นิ้ว ขึ้นไปจนถึง 24 นิ้ว)
ระดับแรงดันในระบบ (Pressure)	ระบบแรงดันต่ำ ถึงปานกลาง	ระบบแรงดันสูง (เช่น ไลน์ปั๊ม, ระบบ Chiller)
ความไวในการตัดระบบ	สูงมาก (สับเปิด-ปิดได้ทันที)	ต่ำ (ต้องหมุนทดรอบทีละนิด)
พื้นที่ในการติดตั้งหน้างาน	ต้องการพื้นที่รัศมีในการกวาดด้ามจับ	ประหยัดพื้นที่แนวราบ แต่กล่องเกียร์ยื่นหนา

คู่มือการเลือกขนาด (Sizing) บัตเตอร์ฟลายวาล์วอย่างถูกต้อง

นอกจากการเลือกกลไกหัวขับภายนอกแล้ว ข้อผิดพลาดอันดับหนึ่งที่ทำให้วาล์วปีกผีเสื้อในอุตสาหกรรมชำรุดก่อนเวลาอันควรคือ “การเลือกขนาดที่ผิดพลาด” เพื่อให้ระบบทำงานได้เต็มประสิทธิภาพสูงสุด ช่างเทคนิคต้องเข้าใจหลักเกณฑ์ 2 ข้อนี้:

1. จับคู่ขนาดตามลักษณะงาน (On-Off vs Modulating)

• งานเปิดสุด-ปิดสนิท (Isolation Service): หากใช้วาล์วทำหน้าที่เปิดทางหรือตัดระบบท่อตรง ๆ คุณสามารถเลือกขนาดบัตเตอร์ฟลายวาล์วให้ “เท่ากับขนาดท่อจริง” (Line Size) ได้เลย เพื่อให้อัตราของไหลไหลผ่านได้เต็มพิกัด พฤติกรรมกลไกในตำแหน่งเปิดสุดจะปล่อยให้ของไหลข้ามฝั่งไปอย่างราบรื่นตามที่ระบุในหลักกลศาสตร์ของ บัตเตอร์ฟลายวาล์วทำงานอย่างไร

• งานหรี่และปรับแต่งอัตราไหล (Throttling Service): หากใช้ควบคุมอุณหภูมิหรือควบคุมแรงดัน การเลือกวาล์วเท่าขนาดท่อมักทำให้เกิดปัญหา “Oversized” (วาล์วใหญ่เกินไป แง้มเปิดนิดเดียวน้ำก็มาทะลัก) วิศวกรจะคำนวณค่า Cv(Flow Coefficient) เพื่อระบุขนาดวาล์วที่อาจจะ “เล็กกว่าขนาดท่อ 1 สเตป” เช่น ท่อขนาด 4 นิ้ว แต่อาจเลือกใช้วาล์วขนาด 3 นิ้วประกบกับข้อลดเหล็ก เพื่อการหรี่น้ำที่เสถียรและนุ่มนวลที่สุด พฤติกรรมลดสเกลเพื่อคุมมวลน้ำนี้เป็นหลักการเดียวกับการออกแบบระบบใน วาล์วบาลานซ์ อุตสาหกรรม

2. ตรวจสอบระยะยื่นของใบจาน (Disc Clearance)

เนื่องจากบัตเตอร์ฟลายวาล์วทำงานด้วยการพลิกแผ่นจานกลมหมุนรอบแกนเพลา 90 องศา ในขณะที่เปิดวาล์ว ขอบของแผ่นจาน Disc จะยื่นล้ำออกไปนอกขอบตัวเรือนวาล์วเล็กน้อย ดังนั้น ก่อนเลือกขนาดและประกอบวาล์ว ช่างหน้างานต้องตรวจสอบให้มั่นใจว่าขนาดท่อนั้นไม่มีผนังภายในที่หนาเกินไป (เช่น ท่อ PVC หรือท่อ HDPE หนาพิเศษ) เพราะขอบแผ่นจานโลหะอาจจะหมุนไปชนผนังท่อจนบิ่นหักได้ ซึ่งข้อจำกัดทางกายภาพหน้างานชิ้นนี้มีรายละเอียดสอดรับกับข้อระวังในคู่มือมาตรฐาน วิธีติดตั้ง Butterfly Valve อย่างถูกต้อง

สรุป

บทสรุปของหัวข้อ Butterfly Valve Gear vs Lever ต่างกันอย่างไร สามารถตัดสินได้จาก “ขนาดท่อ” และ “แรงดันของระบบ” เป็นหลักครับ สำหรับท่อสาขาขนาดเล็กไม่เกิน 4 นิ้ว ที่แรงดันไม่สูงและต้องการความรวดเร็ว สเปคแบบด้ามโยก (Lever) คือคำตอบที่คล่องตัวและประหยัด แต่หากเป็นไลน์ท่อหลักขนาดใหญ่ตั้งแต่ 6 นิ้วขึ้นไป หรือระบบท่อส่วนกลางที่มีแรงดันสูงและต้องการความปลอดภัยจากการกระแทกของน้ำ สเปคพวงมาลัยเกียร์ (Gear Operated) ย่อมตอบโจทย์และคุ้มค่าต่อการลงทุนในระยะยาวมากที่สุด
