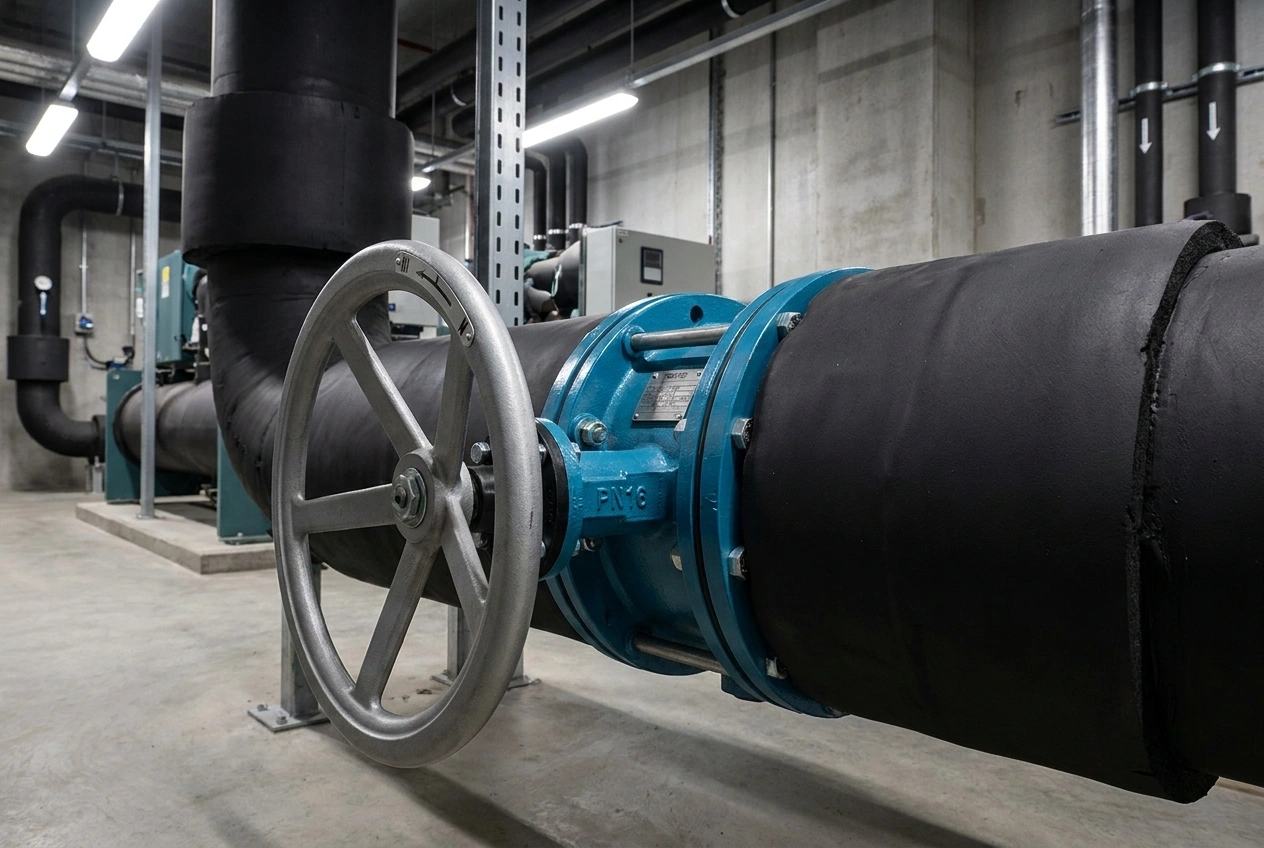

Butterfly Valve ในระบบ HVAC — ทำไมถึงนิยมใช้ Gear Operated และการเลือกขนาด
ในอาคารพาณิชย์ขนาดใหญ่ ห้างสรรพสินค้า หรือโรงงานอุตสาหกรรม “ระบบ HVAC” (Heating, Ventilation, and Air Conditioning) หรือระบบปรับอากาศและระบายอากาศส่วนกลาง ถือเป็นหัวใจสำคัญที่กินพลังงานและต้องการความเสถียรสูงมาก โดยเฉพาะระบบทำน้ำเย็น (Chiller Plant) ที่ต้องมีการหมุนเวียนมวลน้ำเย็น (Chilled Water) และน้ำระบายความร้อน (Condenser Water) ปริมาณมหาศาลตลอดเวลา
และอุปกรณ์ที่ทำหน้าที่เป็นผู้พิทักษ์ คอยเปิด-ปิด และควบคุมการไหลของน้ำในเส้นท่อหลักเหล่านั้นก็คือ Butterfly Valve ในระบบ HVAC หรือวาล์วปีกผีเสื้อ ทว่าหากเราสังเกตไลน์ท่อขนาดใหญ่ในระบบปรับอากาศ เรามักจะพบวาล์วปีกผีเสื้อประเภทขับเคลื่อนด้วยชุดเกียร์พวงมาลัย (Gear Operated) มากกว่าประเภทด้ามโยก (Hand Lever) บทความนี้จะพาไปเจาะลึกเหตุผลทางวิศวกรรมว่าทำไมกลไกเกียร์จึงตอบโจทย์ระบบ HVAC มากที่สุด พร้อมคู่มือการเลือกขนาดอย่างถูกต้องเพื่อประสิทธิภาพสูงสุดของอาคารคุณ
ทำไม Butterfly Valve ในระบบ HVAC ถึงต้องเป็นประเภท Gear Operated?
แม้ว่าบัตเตอร์ฟลายวาล์วประเภทด้ามโยก (Lever Operated) จะเปิด-ปิดได้รวดเร็วและมีราคาที่ประหยัดกว่า แต่ในเมกะโปรเจกต์หรือไลน์ท่อหลักของระบบ HVAC วิศวกรผู้ออกแบบจะระบุสเปคให้ใช้ Gear Operated (ชุดเกียร์พวงมาลัย) เป็นมาตรฐานหลักเนื่องจากเหตุผลความปลอดภัยและกลศาสตร์ชลศาสตร์ 3 ประการดังนี้:
1. การป้องกันปรากฏการณ์ค้อนน้ำ (Water Hammer Prevention)
ระบบน้ำเย็นในระบบ HVAC มีอัตราการไหล (Flow Rate) และแรงดันที่สูงมาก หากเราใช้ด้ามโยก (Lever) ช่างหน้างานอาจจะสับวาล์วปิดอย่างรวดเร็วในจังหวะเดียว การหยุดไหลของมวลน้ำอย่างกะทันหันจะทำให้เกิดแรงสะท้อนกลับกระแทกเข้ากับผนังท่อและตัววาล์วอย่างรุนแรง หรือที่เรียกว่า “Water Hammer” ซึ่งสามารถทำให้ท่อแตกหรือซีลวาล์วพังทลายได้ทันที
แต่สำหรับประเภท Gear Operated กลไกภายในจะเป็นเกียร์หนอน (Worm Gear) ที่ต้องหมุนพวงมาลัยหลายรอบเพื่อให้แผ่นจาน Disc พลิกตัวปิด การปิดที่นุ่มนวลและช้าลงนี้จะช่วยสลายแรงกระแทกของน้ำได้อย่างสมบูรณ์แบบ ซึ่งเป็นมาตรฐานความปลอดภัยเดียวกับการเลือกใช้ในคู่มือ วิธีติดตั้ง Butterfly Valve อย่างถูกต้อง
2. การผ่อนแรงบิดมหาศาล (Torque Reduction)
เมื่อขนาดของท่อในระบบ HVAC ขยายใหญ่ขึ้น (ตั้งแต่ 6 นิ้ว ขึ้นไปจนถึง 24 นิ้ว) แรงดันของน้ำที่กดทับอยู่บนแผ่นจาน Disc จะสูงมากจนกำลังแขนของมนุษย์ไม่สามารถโยกด้ามจับตรง ๆ ได้ ชุดเกียร์พวงมาลัยจะทำหน้าที่ทดแรงบิด (Torque Multiplier) ช่วยให้ช่างเทคนิคสามารถหมุนเปิด-ปิดวาล์วขนาดใหญ่ได้อย่างง่ายดายด้วยมือเพียงข้างเดียว
3. ความแม่นยำในการหรี่ควบคุมอัตราไหล (Precise Throttling Control)
ในบางจุดของระบบ HVAC เช่น ไลน์ท่อ Bypass หรือท่อสาขาเข้าเครื่องส่งลมเย็น (AHU) จำเป็นต้องมีการแง้มวาล์วเพื่อปรับแต่งปริมาณน้ำ (Balancing Flow) ชุดเกียร์พวงมาลัยสามารถล็อกตำแหน่งองศาของใบจานได้อย่างละเอียดและมั่นคง โดยไม่มีความเสี่ยงที่แรงดันน้ำจะตีกลับจนด้ามจับสะบัดเหมือนประเภทด้ามโยก พฤติกรรมการล็อกมุมนี้มีความเสถียรสูงใกล้เคียงกับคุณสมบัติของ วาล์วบาลานซ์ อุตสาหกรรม
หลักการและคู่มือการเลือกขนาด (Sizing) บัตเตอร์ฟลายวาล์วในระบบ HVAC
ความเข้าใจผิดที่พบบ่อยที่สุดในกลุ่มช่างและผู้รับเหมาคือ “การเลือกขนาดวาล์วให้เท่ากับขนาดท่อเสมอ” (Line Size Sizing) ซึ่งในความเป็นจริงแล้ว การเลือกขนาด Butterfly Valve ในระบบ HVAC ที่ถูกต้องตามหลักวิศวกรรม ต้องพิจารณาจากปัจจัยทางชลศาสตร์เพื่อหลีกเลี่ยงปัญหา Cavitation และ Pressure Drop:
1. วิเคราะห์จากประเภทการใช้งาน (Isolation vs Throttling)
- งานเปิด-ปิดขาด (On-Off / Isolation Service): หากต้องการติดตั้งวาล์วเพื่อตัดขาดระบบ เช่น หน้าและหลังเครื่อง Chiller หรือปั๊มน้ำ ในกรณีนี้คุณสามารถเลือกขนาดวาล์วให้ “เท่ากับขนาดท่อ” (Line Size) ได้เลย เพื่อลดแรงต้านทานการไหลและให้อัตราการไหลผ่านได้สูงสุดในสภาวะเปิด 100% เช่นเดียวกับลักษณะการทำงานที่ระบุไว้ใน บัตเตอร์ฟลายวาล์วทำงานอย่างไร
- งานหรี่และควบคุม (Modulating / Throttling Service): หากต้องการใช้วาล์วควบคุมอัตราไหลหรืออุณหภูมิ การเลือกวาล์วเท่าขนาดท่อมักจะส่งผลให้วาล์วมีขนาดใหญ่เกินไป (Oversized) ทำให้ควบคุมน้ำได้ไม่ละเอียด ในกรณีนี้วิศวกรจะคำนวณหาค่า $C_v$ (Flow Coefficient) เพื่อเลือกวาล์วที่มีขนาด “เล็กกว่าขนาดท่อ 1 สเตป” แล้วใช้ข้อลด (Reducer) ในการประกอบเข้าคู่
2. ตรวจสอบพิกัดแรงดันและความเข้ากันได้ของวัสดุ (Pressure Rating & Materials)
ระบบ HVAC ส่วนใหญ่มักใช้มาตรฐานแรงดัน PN10, PN16 หรือ Class 150 ช่างต้องเลือกตัวเรือน (Body) ที่รองรับแรงดันนี้ได้ โดยวัสดุยอดนิยมคือ เหล็กหล่อเหนียว (Ductile Iron) คู่กับแผ่นจาน Disc สแตนเลส (SS304/SS16) และที่สำคัญที่สุดคือ เนื้อซีลยาง (Seat) สำหรับระบบน้ำเย็น Chiller ต้องระบุเป็นยาง EPDM เท่านั้น เพราะทนความเย็นและสารเคมีบำบัดน้ำได้ดีเยี่ยม หากไปเลือกใช้ยาง NBR ซีลจะแข็งตัวและกรอบแตกในระยะเวลาอันสั้น
ตารางเปรียบเทียบการใช้งานบัตเตอร์ฟลายวาล์วในระบบ HVAC
| จุดติดตั้งในระบบ HVAC | ขนาดท่อที่เหมาะสม | รูปแบบการสั่งการ (Operator) | วัสดุซีลที่ต้องระบุ |
| ไลน์ท่อน้ำเย็นหลัก (Chilled Water Main) | 6″ ขึ้นไป | Gear Operated / หัวขับไฟฟ้า | EPDM |
| ไลน์ท่อน้ำระบายความร้อน Cooling Tower | 6″ – 24″ | Gear Operated | EPDM |
| ท่อสาขาเข้าเครื่องปรับอากาศ (AHU/FCU Branch) | 2″ – 4″ | Hand Lever (ด้ามโยก) | EPDM |
| จุดเชื่อมต่อระบบควบคุมอัตโนมัติ (BAS) | ทุกขนาด | หัวขับไฟฟ้า (Actuator) คู่แกนเปลือย | EPDM |
ข้อควรระวังในการติดตั้งและบำรุงรักษา
- ห้ามติดตั้งแบบหงายพวงมาลัยลงล่าง: ควรติดตั้งให้แกนเพลา (Stem) อยู่ในระนาบแนวนอน เพื่อป้องกันไม่ให้ความชื้นและน้ำกลั่นตัว (Condensate) จากท่อน้ำเย็นไหลซึมเข้าสู่กล่องชุดเกียร์ ซึ่งจะทำให้เกียร์ภายในเกิดสนิมและติดขัด ซึ่งข้อควรระวังนี้เป็นแนวทางปฏิบัติสากลเช่นเดียวกับในบทความ วิธีติดตั้ง Butterfly Valve อย่างถูกต้อง
- การตั้งค่าตำแหน่ง Close-Limit: ในกรณีที่อัปเกรดไปใช้หัวขับไฟฟ้า (Actuator) บนวาล์วประเภทแกนเปลือย (Bare Shaft) เพื่อต่อเข้ากับระบบตึกอัจฉริยะ ต้องทำการเซ็ตทอร์กและตำแหน่งหยุดให้พอดี ไม่ให้หัวขับบดเค้นเนื้อยาง EPDM แรงเกินไป เพราะจะทำให้บ่าวาล์วฉีกขาด ซึ่งต้องสอดรับกับข้อจำกัดทางวิศวกรรมระบบของ บอลวาล์ว อุตสาหกรรม
สรุป
การเลือกใช้ Butterfly Valve ในระบบ HVAC โดยเฉพาะรุ่น Gear Operated ไม่ใช่เรื่องของความสะดวกสบายในการหมุนเท่านั้น แต่เป็นข้อกำหนดทางวิศวกรรมที่ช่วยปกป้องโครงสร้างระบบท่อจากภัยค้อนน้ำ (Water Hammer) ล็อกเสถียรภาพการหรี่น้ำเย็น และช่วยผ่อนแรงบิดได้อย่างปลอดภัย การคำนวณเลือกขนาดวาล์วและระบุเนื้อซีล EPDM อย่างถูกต้อง จะช่วยให้อาคารของคุณประหยัดค่าบำรุงรักษา และเปิดระบบปรับอากาศได้อย่างราบรื่นยาวนานนับสิบปี
