ในระบบปรับอากาศขนาดใหญ่ (Chiller System) หรือระบบสุขาภิบาลน้ำดี-น้ำเสียภายในอาคารสูง ปัญหาคลาสสิกที่วิศวกรผู้ควบคุมมักจะพบเจออยู่บ่อยๆ คือ “น้ำไหลไปไม่ทั่วถึง” หรืออาการที่ห้องพักในชั้นล่างๆ หรือห้องที่อยู่ใกล้ปั๊มน้ำได้รับปริมาณน้ำมากจนแรงดันเกินขนาด ในขณะที่ห้องพักชั้นบนสุดหรือปลายไลน์ท่อกลับมีน้ำไหลเอื่อยและทำความเย็นได้ไม่เต็มประสิทธิภาพ ปัญหาเหล่านี้ไม่ได้เกิดจากปั๊มน้ำไม่มีกำลัง แต่เกิดจากระบบท่อขาด “การปรับสมดุลการไหล”
อุปกรณ์ทางวิศวกรรมที่เป็นพระเอกขี่ม้าขาวเข้ามาจัดการแก้ปัญหานี้ก็คือ วาล์วบาลานซ์ (Balance Valve) หรือที่ช่างเทคนิคนิยมเรียกว่า วาล์วปรับสมดุลน้ำ ในบทความนี้เราจะพาทุกท่านไปทำความเข้าใจเชิงลึกกันว่า วาล์วบาลานซ์ (Balance Valve) คืออะไร มีหลักการทำงานอย่างไร แบ่งออกเป็นกี่ประเภท และทำไมมันถึงมีความสำคัญในระบบท่ออุตสาหกรรมที่คุณไม่ควรมองข้าม

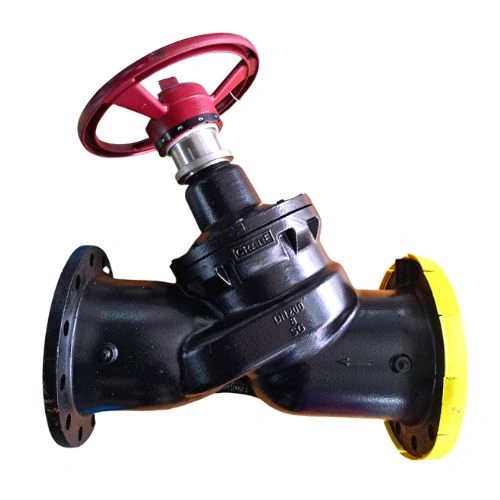

ทำความเข้าใจ: วาล์วบาลานซ์ (Balance Valve) คืออะไร?
วาล์วบาลานซ์ (Balance Valve) คือ วาล์วควบคุมชนิดพิเศษที่ถูกออกแบบมาเพื่อทำหน้าที่ปรับแต่ง ควบคุม และรักษา “อัตราการไหล (Flow Rate)” รวมไปถึง “แรงดันตกคร่อม (Pressure Drop)” ของของไหลภายในระบบท่อให้เป็นไปตามค่าที่คำนวณไว้ในพิมพ์เขียว (Design Flow)
ตามธรรมชาติของของเหลว มันมักจะเลือกเดินทางในเส้นทางที่มีแรงต้านทานต่ำที่สุด (Path of Least Resistance) เสมอ ทำให้ท่อสาขาที่อยู่ใกล้ปั๊มจะถูกน้ำแย่งวิ่งเข้าหาจนเต็มลิมิต ส่งผลให้ท่อส่วนปลายเกิดการขาดแคลนน้ำ วาล์วบาลานซ์จึงทำหน้าที่เหมือนเจ้าหน้าที่ตำรวจจราจร คอยสร้างแรงต้านทานจำลองในจุดที่น้ำไหลสะดวกเกินไป เพื่อบังคับและปันส่วนให้น้ำกระจายตัวไปยังทุกๆ ท่อสาขาอย่างเท่าเทียมกัน ซึ่งฟังก์ชันการหรี่และควบคุมที่ละเอียดอ่อนแบบนี้จะมีความคล้ายคลึงกับกลไกของโกลบวาล์วตามที่อธิบายไว้ในบทความ Gate Valve vs Globe Valve
หลักการทำงานของ วาล์วบาลานซ์ (Balance Valve) คืออะไร
กลไกการทำงานของวาล์วบาลานซ์ไม่ได้ซับซ้อน แต่มีความแม่นยำสูงมาก โดยอาศัยหลักการทางกลศาสตร์ของไหล (Fluid Mechanics) ดังนี้:
-
การสร้างแรงต้านที่แม่นยำ: ภายในตัววาล์วจะมีจานวาล์ว (Disc) ที่สามารถปรับระยะเปิด-ปิดช่องน้ำได้อย่างละเอียดผ่านหน้าปัดตัวเลขบนด้ามจับ ทำให้สามารถกำหนดค่าสัมประสิทธิ์การไหลได้อย่างเจาะจง
-
จุดวัดแรงดันตกคร่อม (Pressure Test Ports / PT Ports): นี่คือจุดเด่นที่แตกต่างจากวาล์วชนิดอื่น วาล์วบาลานซ์จะมีจุกสีแดงและสีน้ำเงินยื่นออกมาจากตัวเรือน เพื่อให้วิศวกรสามารถนำเครื่องวัดแรงดันแบบดิจิทัล (Flow Meter / Manometer) มาเสียบวัดค่าแรงดันก่อนเข้า (Upstream) และหลังออกจากวาล์ว (Downstream) ได้ทันที
-
การคำนวณแปลงค่า: เมื่อทราบค่าความต่างของแรงดัน (Differential Pressure) วิศวกรจะสามารถคำนวณกลับเป็นอัตราการไหลที่แท้จริงหน้างาน ณ เวลานั้นได้อย่างแม่นยำ และทำการหมุนปรับด้ามจับจนกว่าจะได้อัตราการไหลตรงตามสเปก
ประเภทของวาล์วบาลานซ์ที่นิยมใช้ในงานวิศวกรรม
ในการออกแบบระบบท่อ เราสามารถแบ่งวาล์วบาลานซ์ออกเป็น 2 ประเภทใหญ่ๆ ตามพฤติกรรมการควบคุม ดังนี้:
1. วาล์วปรับสมดุลแบบคงที่ (Static Balancing Valve / Manual Balancing Valve)
เป็นวาล์วบาลานซ์รูปแบบดั้งเดิมที่ทำงานด้วยมือ (Manual) วิศวกรต้องทำการวัดแรงดันที่จุด PT Ports แล้วใช้มือหมุนปรับด้ามจับล็อกตำแหน่งเอาไว้ตอนเริ่มรันระบบครั้งแรก (Commissioning)
-
ข้อดี: ราคาไม่สูง โครงสร้างเรียบง่าย ทนทาน ทนต่อสารเคมีได้ดี
-
ข้อจำกัด: หากในอนาคตมีการเปิด-ปิดวาล์วบางจุดในอาคาร แรงดันในท่อเมนจะเปลี่ยนไป ทำให้วาล์วตัวนี้ไม่สามารถปรับสมดุลอัตโนมัติตามสภาวะจริงได้
2. วาล์วปรับสมดุลแบบแปรผันอัตโนมัติ (Dynamic Balancing Valve / Automatic Balancing Valve)
วาล์วประเภทนี้ขยับความอัจฉริยะขึ้นมาอีกขั้น โดยภายในจะมีตลับสปริงควบคุมแรงดัน (Cartridge) หรือไดอะแฟรมคอยยืดหดตัวตามความดันในระบบท่อที่เปลี่ยนแปลงตลอดเวลา
-
ข้อดี: สามารถรักษาอัตราการไหลให้คงที่ได้โดยอัตโนมัติ แม้ว่าปั๊มน้ำจะเร่งรอบหรือมีห้องอื่นๆ ปิดวาล์วไปก็ตาม ไม่ต้องใช้คนคอยไล่หมุนปรับบ่อยๆ
-
ข้อจำกัด: ราคาสูงกว่าแบบ Static และต้องระวังเรื่องเศษตะกอนเข้าไปอุดตันตลับสปริงภายใน ซึ่งหากเป็นไลน์ท่อที่มีสิ่งสกปรกหนาแน่น วิศวกรอาจจำเป็นต้องหันไปเลือกติดตั้งควบคู่กับระบบกั้นแยกส่วนอย่าง Gate Valve ในระบบน้ำประปาและอาคาร เพื่อความสะดวกต่อการถอดล้างซ่อมบำรุง
ตารางเปรียบเทียบระหว่าง Static และ Dynamic Balancing Valve
| คุณสมบัติทางเทคนิค | แบบคงที่ (Static / Manual) | แบบอัตโนมัติ (Dynamic / Auto) |
| การทำงาน | ใช้แรงคนหมุนตั้งค่า (Manual) | ปรับสมดุลตัวเองอัตโนมัติ (Dynamic) |
| การตอบสนองต่อระบบ | ไม่เปลี่ยนตามแรงดันที่เหวี่ยง | รักษาระดับการไหลคงที่ตลอดเวลา |
| ความซับซ้อนในการติดตั้ง | ต้องใช้เครื่องมือวัดไล่เซ็ตระบบนาน | ติดตั้งแล้วทำงานได้ทันที |
| งบประมาณ | ประหยัด | ราคาสูงกว่า |
ความสำคัญของวาล์วบาลานซ์ในระบบท่ออุตสาหกรรมและอาคาร
หากระบบท่อส่งน้ำดีหรือน้ำเย็นใน Chiller ของคุณไม่มีการติดตั้งวาล์วบาลานซ์ จะเกิดความเสียหายตามมา 3 ประการหลัก:
-
การสิ้นเปลืองพลังงานมหาศาล (Energy Waste): ปั๊มน้ำจะต้องทำงานหนักขึ้น (Over-pumping) เพื่อพยายามดันน้ำไปให้ถึงจุดที่ไกลที่สุด ส่งผลให้ค่าไฟของอาคารพุ่งสูงขึ้นโดยใช่เหตุ
-
ปัญหาแอร์ไม่เย็น หรือเย็นไม่เท่ากัน (Thermal Discomfort): ในระบบเครื่องทำความเย็น น้ำเย็นจะไหลเข้าเครื่อง AHU หรือ FCU ไม่เท่ากัน ทำให้บางห้องหนาวจัดจนตัวสั่น ขณะที่ห้องปลายสายร้อนอบอ้าวเนื่องจากน้ำเย็นเดินทางไปไม่ถึง
-
การสึกหรอและเสียงดังในระบบท่อ (Pipe Noise & Erosion): ท่อสาขาที่อยู่ใกล้ปั๊มจะมีอัตราความเร็วของการไหล (Velocity) ที่สูงเกินมาตรฐาน ทำให้เกิดเสียงดังหวีดหวิวสะท้อนเข้าไปในห้องพัก และความเร็วของน้ำที่สูงเกินไปจะกัดเซาะเนื้อโลหะหรือเนื้อท่อด้านในให้บางลงจนเสี่ยงต่อการเกิดท่อแตกในอนาคต ซึ่งการควบคุมความเร็วนี้เป็นหัวใจสำคัญเช่นเดียวกับแนวทางใน วิธีติดตั้ง Gate Valve อย่างถูกต้อง เพื่อลดความเค้นในโครงสร้าง
สรุป
บทสรุปของคำถามที่ว่า วาล์วบาลานซ์ (Balance Valve) คืออะไร ก็คือ “เครื่องมือควบคุมเสถียรภาพ” ที่ช่วยกระจายของไหลให้เป็นระบบระเบียบในทุกตารางนิ้วของอาคาร การเลือกใช้ระหว่างแบบ Static และ Dynamic ให้สอดคล้องกับงบประมาณและพฤติกรรมของโหลด จะช่วยประหยัดค่าพลังงานไฟฟ้าของปั๊มน้ำ ยืดอายุการใช้งานของข้อต่อในระบบท่อ และสร้างความสุขสบายให้กับผู้ใช้อาคารได้อย่างสมบูรณ์แบบ
