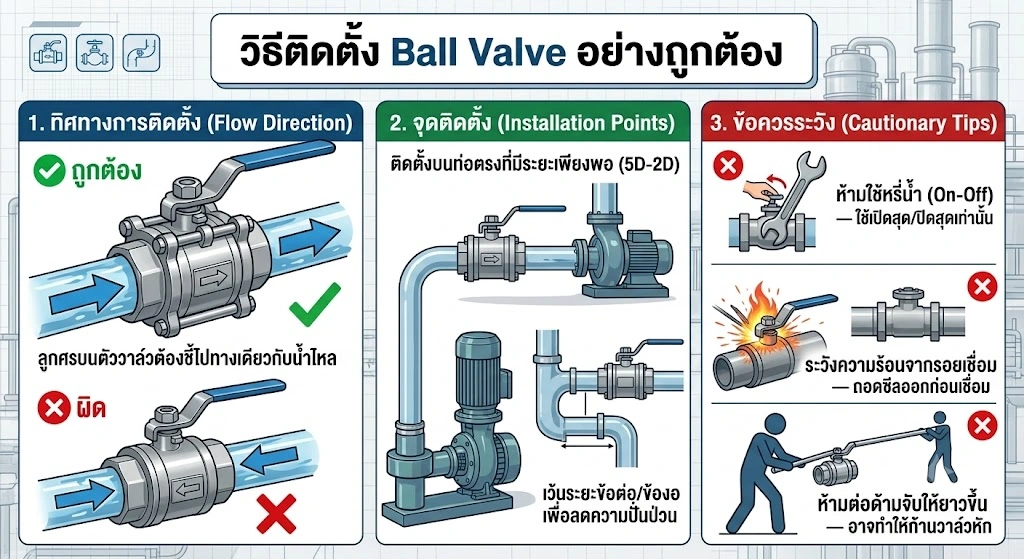

วิธีติดตั้ง Ball Valve อย่างถูกต้อง — ทิศทาง จุดติดตั้ง และข้อควรระวัง

ในระบบวิศวกรรมท่อส่งของไหล ไม่ว่าจะเป็นท่อน้ำดีภายในอาคารสูง หรือไลน์ท่อสารเคมีแรงดันสูงในโรงงานอุตสาหกรรม “บอลวาล์ว” (Ball Valve) คือหนึ่งในอุปกรณ์กั้นแยก (Isolation Valve) ที่ได้รับความนิยมสูงสุด เนื่องจากกลไกการเปิด-ปิดที่รวดเร็วและสามารถปิดกั้นของไหลได้อย่างสนิท 100%

แต่บ่อยครั้งที่วิศวกรและช่างหน้างานมักจะมองข้ามความสำคัญในขั้นตอนการประกอบ โดยคิดว่าวาล์วชนิดนี้จะหันด้านไหนเข้าหาท่อก็ได้ ส่งผลให้เกิดปัญหาวาล์วล็อกตาย ซีลยางภายในฉีกขาด หรือเกิดการรั่วซึมหลังจากเปิดใช้งานระบบได้ไม่นาน บทความนี้จะพาทุกท่านไปเจาะลึก วิธีติดตั้ง Ball Valve อย่างถูกต้อง ตั้งแต่เรื่องทิศทาง จุดจัดวาง จนถึงข้อควรระวังที่ช่างเทคนิคไม่ควรมองข้าม

ทำความเข้าใจเรื่อง: ทิศทางการติดตั้งบอลวาล์ว หันด้านไหนดี?

หนึ่งในคำถามยอดฮิตทางวิศวกรรมคือ “บอลวาล์วมีทิศทางการไหล (Flow Direction) ที่ตายตัวหรือไม่?”

ตามทฤษฎีแล้ว บอลวาล์วมาตรฐานทั่วไปจัดเป็นวาล์วประเภท Bi-directional หรือวาล์วที่สามารถรองรับการไหลได้ทั้งสองทิศทาง (ไหลจากซ้ายไปขวา หรือขวาไปซ้ายก็ได้) เนื่องจากลูกบอลทรงกลมภายในมีลักษณะสมมาตรและมีซีลรองวาล์วขนาบอยู่ทั้งสองฝั่ง แตกต่างจากวาล์วควบคุมทิศทางอย่างโกลบวาล์วหรือวาล์วปรับสมดุลตามที่ระบุไว้ในคู่มือ Balance Valve ในระบบน้ำเย็น (Chilled Water) ทว่า ในงานอุตสาหกรรมมีข้อยกเว้นสำคัญ 2 ประการที่ต้องดูทิศทางชี้เฉพาะ:

1. บอลวาล์วที่มีรูระบายความดัน (Vented Ball Valve): วาล์วประเภทนี้จะมีการเจาะรูเล็กๆ ไว้ที่ฝั่งหนึ่งของลูกบอลเพื่อระบายแรงดันที่ตกค้าง หากติดตั้งกลับทิศ สารเคมีหรือแรงดันจะรั่วซึมออกสู่ภายนอกทันที ตัววาล์วจะมีลูกศร (Arrow) ปั๊มจมอยู่บนตัวเรือน ช่างต้องหันหัวลูกศรให้ชี้ไปตามทิศทางการไหลของน้ำเท่านั้น

2. ฝั่งที่รับแรงดันหลัก (Preferred Pressure Side): สำหรับบอลวาล์วโครงสร้างแบบ 2 ชิ้น (2PC) ควรหันฝั่งตัวเรือนหลัก (Main Body) เข้าหาฝั่งที่มาจากปั๊มน้ำ (Upstream) และหันฝั่งฝาปิดท้าย (End Cap) ไปทางปลายสาย เพื่อความปลอดภัยในการรับแรงดันขั้นสูงสุดตามแนวทางที่อธิบายไว้ในบทความ Ball Valve 2PC vs 3PC

คู่มือ 4 ขั้นตอน: วิธีติดตั้ง Ball Valve อย่างถูกต้อง หน้างาน

เพื่อให้การประกอบหน้างานได้มาตรฐานสากลและป้องกันความเสียหายชั่วคราว ช่างเทคนิคควรปฏิบัติตามขั้นตอนดังต่อไปนี้:

ขั้นตอนที่ 1: การทำความสะอาดท่อ (Flushing & Cleaning)

ก่อนยกตัววาล์วขึ้นประกอบ ต้องมั่นใจว่าภายในเส้นท่อไม่มีเศษลวดเชื่อม ตะกรันเหล็ก เทปพันเกลียว หรือเศษทรายหลงเหลืออยู่ เพราะเศษของแข็งเหล่านี้จะวิ่งเข้าไปขัดผิวลูกบอลและบาดซีลยางเทฟลอน (PTFE) ทันทีที่เปิดใช้งานระบบ

ขั้นตอนที่ 2: ตรวจสอบสถานะวาล์ว (ต้องเปิดสุดเสมอ)

ขณะกำลังขันเกลียวหรือเชื่อมหน้าแปลน ต้องหมุนด้ามจับให้อยู่ในตำแหน่งเปิดสุด (Fully Open) เสมอ เพื่อซ่อนผิวลูกบอลทรงกลมไว้ในตัวเรือน ป้องกันไม่ให้เศษวัสดุหรือความร้อนจากการเชื่อมวิ่งเข้ามากระทบผิวลูกบอลจนเป็นรอย

ขั้นตอนที่ 3: การขันแน่นอย่างถูกวิธี (Torque Control)

• สำหรับวาล์วแบบเกลียว: ให้ใช้ประแจจับที่เหลี่ยมขันของวาล์ว ฝั่งที่กำลังจะขันเข้ากับท่อเท่านั้น ห้ามใช้ประแจจับฝั่งตรงข้ามแล้วบิดเด็ดขาด เพราะแรงบิดจะทำให้โครงสร้างรอยต่อของตัววาล์วบิดเบี้ยวและซีลภายในเสียหาย

• สำหรับวาล์วแบบหน้าแปลน: ต้องขันน็อตสลักเกลียวในลักษณะทแยงมุมเป็นกากบาท (Star Pattern) เพื่อให้แรงกดบนปะเก็นมีความสม่ำเสมอเท่ากันรอบตัวเรือน ซึ่งเป็นเทคนิคการกระจายแรงเช่นเดียวกับ วิธีติดตั้ง Gate Valve อย่างถูกต้อง

ขั้นตอนที่ 4: การทดสอบระบบ (Testing & Commissioning)

เมื่อติดตั้งเสร็จสิ้น ให้ค่อยๆ ปล่อยของไหลเข้าระบบและทำการทดสอบแรงดัน (Pressure Test) พร้อมทดลองโยกด้ามจับ เปิด-ปิด ดูความลื่นไหลว่าไม่มีกลไกใดขัดตัว

พิกัดจุดติดตั้งที่เหมาะสมในระบบท่ออุตสาหกรรม

การเลือกพิกัดจัดวางบอลวาล์วมีผลโดยตรงต่อความสะดวกในการทำงานของช่างซ่อมบำรุงในอนาคต:

• ต้องเผื่อระยะวงสวิงของด้ามจับ (Handle Clearance): เนื่องจากเป็นวาล์วแบบหมุนเสี้ยวรอบ ด้ามจับจะยื่นออกมากว้างมากตอนสั่งเปิด ต้องตรวจเช็คไม่ให้ด้ามจับไปชนกับผนังอาคาร หรือชนกับท่อเส้นอื่นข้างเคียง

• ติดตั้งก่อนเข้าอุปกรณ์สำคัญ: ควรติดตั้งบอลวาล์วไว้ที่ต้นสายก่อนเข้าเครื่องจักร, เครื่องปั๊มน้ำ หรือวาล์วควบคุมหลัก เพื่อทำหน้าที่กั้นแยกส่วน (Isolate) เวลาต้องการถอดอุปกรณ์เหล่านั้นออกไปซ่อมแซม โดยหากเป็นไลน์ผลิตที่ห้ามหยุดเครื่องนาน ควรพิจารณาเลือกใช้เป็นสเปค บอลวาล์ว อุตสาหกรรม แบบ 3 ชิ้น ที่สามารถถอดสลับแกนกลางได้ง่าย

5 ข้อควรระวังสูงสุด เพื่อป้องกันวาล์วพังก่อนเวลาอันควร

1. ห้ามนำไปใช้ควบคุมหรือหรี่น้ำ (No Throttling): บอลวาล์วเกิดมาเพื่อหน้าที่เปิดสุดหรือปิดสุด (On-Off Service) เท่านั้น การเปิดด้ามจับค้างไว้ครึ่งๆ กลางๆ จะทำให้กระแสน้ำแรงดันสูงวิ่งไปกัดเซาะซีลเทฟลอนจนเสียรูป ส่งผลให้วาล์วปิดไม่อยู่ในอนาคต

2. ระวังความร้อนจากการเชื่อม (Welding Heat): หากใช้บอลวาล์วประเภทเชื่อม (Socket Weld / Butt Weld) ความร้อนจากการเชื่อมท่อเหล็กจะแผ่เข้าไปละลายซีลเทฟลอนด้านในจนละลาย วิธีแก้คือต้องถอดชิ้นส่วนแกนกลางของวาล์วออกก่อนทำการเชื่อมท่อ

3. ติดตั้งตัวกรองดักหน้าวาล์ว: หากของไหลเป็นน้ำบาดาลหรือสารเคมีที่มีตะกอน ควรติดตั้งกรองสเตรนเนอร์ (Y-Strainer) ดักไว้ด้านหน้า เพื่อกรองเศษของแข็งไม่ให้วิ่งเข้ามาบาดเนื้อซีล

4. ระวังปรากฏการณ์ค้อนน้ำ (Water Hammer): เนื่องด้วยความไวในการเปิด-ปิด หากสะบัดมือปิดวาล์วกระทันหันบนท่อแรงดันสูง แรงกระแทกของมวลน้ำอาจทำให้ข้อต่อท่อแตกได้

5. หลีกเลี่ยงการต่อด้ามจับให้ยาวขึ้น: การใช้ท่อเหล็กมาสวมต่อด้ามจับเพื่อเพิ่มแรงงัด มักเกิดจากวาล์วเริ่มล็อกตายจากคราบตะกรัน การฝืนงัดจะทำให้ก้านวาล์ว (Stem) หักคาตัวเรือนทันที

สรุป

การเรียนรู้วิธีปฏิบัติและคู่มือ วิธีติดตั้ง Ball Valve อย่างถูกต้อง ไม่ใช่เรื่องไกลตัว แต่เป็นพื้นฐานสำคัญที่จะช่วยปกป้องเงินลงทุนในระบบวิศวกรรมของโรงงานและอาคารของคุณ การใส่ใจในรายละเอียดเรื่องทิศทางการจัดวาง การควบคุมแรงบิดในการขันน็อต และการปฏิบัติตามข้อควรระวังอย่างเคร่งครัด จะช่วยการันตีได้ว่าบอลวาล์วทุกตัวบนเส้นท่อจะสามารถทำงานได้อย่างเต็มประสิทธิภาพ ปลอดภัยไร้รอยรั่วซึม และมีอายุการใช้งานที่ยาวนานนับสิบปี
