บอลวาล์วทำงานอย่างไร — อธิบายกลไก Quarter Turn และ Ball Port แบบ step-by-step

ในระบบวิศวกรรมท่อส่งของไหล ไม่ว่าจะเป็นท่อน้ำประปาตามบ้านเรือน ไลน์ท่อส่งน้ำเย็นของระบบปรับอากาศส่วนกลาง (Chiller) หรือท่อลำเลียงสารเคมีเหลวในอุตสาหกรรมหนัก อุปกรณ์ตัดตอนประเภทหมุนเสี้ยวรอบที่ครองแชมป์ยอดนิยมและถูกเลือกใช้งานมากที่สุดคือ “บอลวาล์ว” (Ball Valve)

แม้ว่าเราจะคุ้นเคยกับการสับด้ามจับบิดไปมาเพื่อเปิด-ปิดน้ำ แต่ในแง่ของวิศวกรรมกลศาสตร์ ชิ้นส่วนภายในเรือนวาล์วชิ้นนี้มีกลไกประสานงานที่น่าทึ่งมาก โดยเฉพาะความสัมพันธ์ระหว่างพฤติกรรมการหมุนรอบตัว และขนาดของรูเจาะทรงกลมภายในที่เรียกว่า Ball Port คำถามคือกลไกเหล่านี้ทำงานสอดประสานกันอย่างไร? บทความนี้จะพาทุกท่านไปเจาะลึกคำตอบแบบเป็นขั้นตอน (Step-by-Step) ว่า บอลวาล์วทำงานอย่างไร เพื่อให้คุณสเปคและใช้งานได้อย่างถูกต้อง

2 เสาหลักทางกลศาสตร์: บอลวาล์วทำงานอย่างไร

ความลับที่ทำให้บอลวาล์วสามารถปิดกั้นของไหลได้สนิท 100% (Bubble-tight Shut-off) โดยไม่มีการเล็ดลอด และสามารถเปิดปล่อยน้ำได้ในเสี้ยววินาที เกิดจากการทำงานร่วมกันของ 2 กลไกหลักทางวิศวกรรม ได้แก่:

1. กลไก Quarter Turn (การหมุนเสี้ยวรอบ 90 องศา)

เป็นรูปแบบการเคลื่อนที่ของวาล์วที่ใช้แรงบิดทางตรงเพียงเล็กน้อย โดยด้ามจับภายนอกจะทำมุมจำกัดอยู่แค่ 0 ถึง 90 องศา เท่านั้น แตกต่างจากเกตวาล์วหรือวาล์วประตูน้ำที่ช่างต้องหมุนพวงมาลัยไต่เกลียวขึ้น-ลงหลายรอบตามแนวทางที่เปรียบเทียบพฤติกรรมการไหลไว้ในคู่มือ Ball Valve vs Gate Valve

2. ลักษณะโครงสร้าง Ball Port (รูเจาะลูกบอลกลม)

ภายในเรือนวาล์วจะมีลูกบอลโลหะทรงกลม (The Ball) ที่ถูกเจาะรูทะลุตัดผ่านกึ่งกลาง (Port หรือ Bore) รูเจาะนี้คือช่องทางเดินเดียวที่จะอนุญาตให้ของไหลวิ่งผ่านไปได้ โดยหากรูเจาะนี้มีขนาดเท่าเส้นผ่านศูนย์กลางท่อพอดี จะเรียกว่าสเปคแบบรูเต็ม (Full Bore) ซึ่งช่วยให้ของไหลวิ่งผ่านสะดวกรวมถึงล้างทำความสะอาดได้ง่าย โดยมักนิยมระบุในกลุ่มงาน บอลวาล์ว อุตสาหกรรม

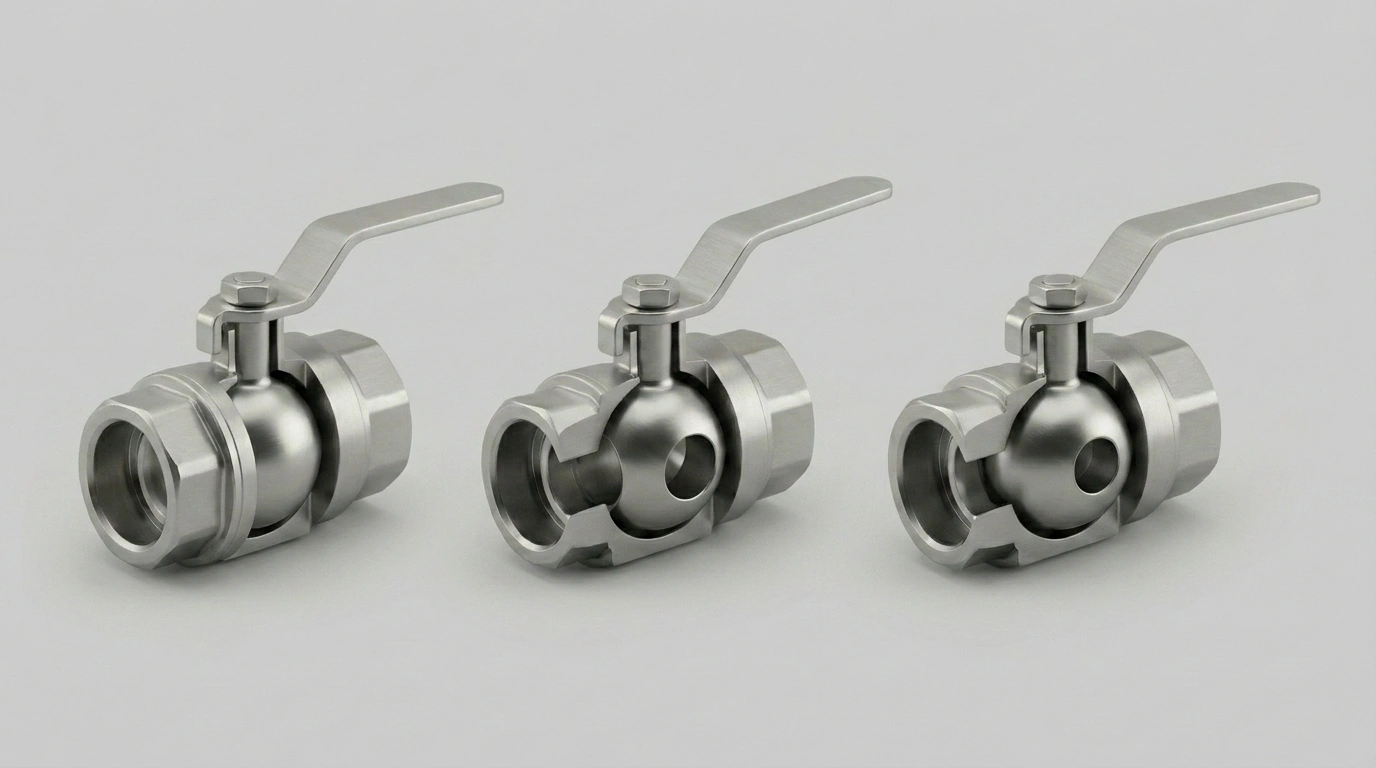

เจาะลึกการทำงานแบบ Step-by-Step จากปิดจนถึงเปิดสุด

เพื่อให้เห็นภาพสภาวะชลศาสตร์ในเส้นท่ออย่างชัดเจน นี่คือกระบวนการขยับตัวและขั้นตอนพฤติกรรมการทำงานภายในวาล์ว:

ขั้นตอนที่ 1: สภาวะปิดสนิท (Fully Closed State — ด้ามจับตั้งฉากกับท่อ)

• พฤติกรรมภายใน: ในสภาวะนี้ ด้ามจับภายนอกจะจอดนิ่งสนิทในทิศทางตั้งฉาก 90 องศากับแนวเส้นท่อ ส่งผลให้ก้านวาล์วบิดหมุนให้ “ผิวหน้าโลหะทรงกลมที่เรียบเนียน” หันหน้าออกมารับแรงดันน้ำโดยตรง ส่วนช่องรูเจาะ (Ball Port) จะพลิกไปหันหน้าชนกับผนังด้านข้างของเรือนวาล์ว
• การกั้นของไหล: มวลของไหลที่วิ่งมาจากต้นสายจะไม่สามารถไปต่อได้ เนื่องจากถูกผิวเรียบของลูกบอลขวางทางไว้ 100% โดยมีซีลรองวาล์วเทฟลอน (PTFE Seats) ซ้าย-ขวา คอยกดประคองโครงสร้างไม่ให้น้ำเล็ดลอดผ่านช่องว่างตัวเรือน

ขั้นตอนที่ 2: เริ่มต้นออกแรงหมุน (The Turning Process — บิดมุม 45 องศา)

• พฤติกรรมภายใน: เมื่อช่างเริ่มออกแรงบิดด้ามจับภายนอก แรงหมุน (Torque) จะถูกส่งผ่านก้านวาล์ว (Stem) ดิ่งลงไปพลิกทิศทางของตัวลูกบอล
• สภาวะของไหล: เมื่อตัวลูกบอลพลิกตัวมาถึงมุมประมาณ 45 องศา ขอบของรูเจาะ (Ball Port) จะเริ่มแง้มเปิดออก ทำให้ของไหลแรงดันสูงเริ่มบีบตัววิ่งรอดผ่านช่องเปิดเล็กๆ เกิดกระแสน้ำวนและความปั่นป่วนชั่วคราว (Turbulent Flow)
• ข้อควรระวัง: สภาวะกึ่งเปิดกึ่งปิดนี้จะเกิดแรงกัดเซาะสูงมาก หากช่างเปิดแง้มทิ้งไว้เพื่อหรี่น้ำ กระแสน้ำจะบาดซีลยางเทฟลอนจนบิดเบี้ยวเสียหายทันที

ขั้นตอนที่ 3: สภาวะเปิดสุด (Fully Open State — ด้ามจับขนานกับท่อ)

• พฤติกรรมภายใน: เมื่อบิดด้ามจับจนสุดรอบวงสวิง 90 องศาพอดี (ด้ามจับจะวางตัวเรียงเป็นแนวขนานเดียวกับเส้นท่อ) กลไกภายในจะสลับขั้ว ทำให้ช่องรูเจาะ (Ball Port) พลิกกลับมาอยู่ในแนวระนาบตรงเป๊ะขนานกับท่อส่งน้ำ
• การไหลของน้ำ: ของไหลสามารถวิ่งทะลวงผ่านรูเจาะทะลุกลางลูกบอลตรงไปสู่ปลายสายได้อย่างราบรื่น 100% โดยไม่มีส่วนใดของวาล์วมาขวางกั้น ทำให้แรงดันตกคร่อม (Pressure Drop) หน้างานต่ำมาก เป็นเหตุผลสำคัญที่ทำให้นิยมติดตั้งตามคู่มือเทคนิค วิธีติดตั้ง Ball Valve อย่างถูกต้อง บนท่อส่งน้ำหลัก

ตารางเปรียบเทียบสเปคประเภท Ball Port ที่ส่งผลต่ออัตราการไหล

ประเภทของ Ball Port	ขนาดของรูเจาะภายในลูกบอล	ผลกระทบต่อแรงดันระบบ	ลักษณะงานที่เหมาะสม
Full Bore (รูเต็ม)	เท่ากับขนาดเส้นผ่านศูนย์กลางท่อพอดี	ไม่มีแรงต้านทาน (Pressure Drop ต่ำมาก)	ไลน์ผลิตอุตสาหกรรมหลัก, ท่อส่งสารเคมี, ท่อแอร์ Chiller
Reduced Bore (รูลด)	เล็กกว่าขนาดท่อจริงประมาณ 1 ระดับ	มีแรงต้านทานปานกลาง (เกิดแรงดันตกคร่อม)	ไลน์ท่อน้ำดีทั่วไป, ท่อลมสะอาด, ระบบที่จำกัดงบประมาณ

การทำงานร่วมกับระบบขับเคลื่อนอัตโนมัติ (Actuators)

ด้วยการที่กลไกการเปิด-ปิดพึ่งพาเพียงแค่การหมุนทำมุมจำกัด 90 องศา (Quarter Turn) ทำให้วาล์วชนิดนี้สามารถประยุกต์และติดตั้งร่วมกับระบบขับเคลื่อนอัตโนมัติได้อย่างง่ายดายในโรงงานยุคใหม่:

• Pneumatic Actuator (หัวขับลม): ใช้แรงดันลมในการดันลูกสูบเพื่อสับเปลี่ยนมุมด้ามจับ 90 องศาในเวลาเพียงเศษเสี้ยววินาที นิยมใช้ในไลน์ผลิตเซฟตี้เร่งด่วน
• Electric Actuator (หัวขับไฟฟ้า): ใช้มอเตอร์เกียร์ในการค่อยๆ หมุนพลิกตัวลูกบอล เหมาะสำหรับเชื่อมต่อสั่งการผ่านระบบคอมพิวเตอร์ส่วนกลางเพื่อเปิดปิดน้ำตามโปรแกรมอัตโนมัติ โดยสเปคที่ใช้กับหัวขับส่วนใหญ่วิศวกรจะเจาะจงระบุโครงสร้างแบบ 3 ชิ้น ตามรีวิว Ball Valve 2PC vs 3PC เพื่อการสลับเปลี่ยนซ่อมบำรุงหัวขับที่ง่ายและคล่องตัวสูงสุด

สรุป

การทำความเข้าใจอย่างลึกซึ้งว่า บอลวาล์วทำงานอย่างไร ผ่านความสัมพันธ์ของกลไกหมุนเสี้ยวรอบ Quarter Turn และทิศทางรูเจาะของ Ball Port จะช่วยให้ช่างเทคนิคและวิศวกรออกแบบตระหนักถึงข้อจำกัดหน้างาน โดยเฉพาะการไม่นำไปใช้งานผิดประเภทอย่างการเปิดแง้มเพื่อหรี่คุมน้ำ การเลือกสเปคขนาดรูเจาะ (Full Bore หรือ Reduced Bore) ให้สัมพัทธ์กับอัตราแรงดันของปั๊มน้ำ คือเคล็ดลับสำคัญในการรักษาความปลอดภัย ล็อกประสิทธิภาพชลศาสตร์ และยืดอายุการใช้งานระบบท่อส่งในอาคารและโรงงานของคุณได้อย่างยั่งยืน
