Balance Valve ในระบบ HVAC — ทำไมต้องใช้ ติดตั้งที่จุดใด และเลือกสเปคอย่างไร

ในสถาปัตยกรรมของอาคารพาณิชย์ขนาดใหญ่ โรงแรม โรงพยาบาล หรือห้างสรรพสินค้า “ระบบปรับอากาศและระบายอากาศ” หรือระบบ HVAC (Heating, Ventilation, and Air Conditioning) ถือเป็นระบบที่กินพลังงานไฟฟ้าสูงที่สุดในอาคาร โดยเฉพาะระบบทำความเย็นแบบรวมศูนย์ที่ใช้เครื่องทำน้ำเย็น (Chiller) สัญญาณเตือนภัยหนึ่งที่บ่งบอกว่าระบบควบคุมน้ำเย็นกำลังมีปัญหาคือ อาอาการ “ห้องใกล้แอร์เย็นจนหนาว แต่ห้องปลายสายกลับร้อนอบอ้าว”

การที่ความเย็นกระจายตัวไม่สม่ำเสมอไม่ได้หมายความว่าเครื่อง Chiller หรือปั๊มน้ำมีขนาดเล็กเกินไป แต่เกิดจากพฤติกรรมการไหลของน้ำเย็นในเส้นท่อขาดความสมดุล อุปกรณ์ที่จะเข้ามาทำหน้าที่จัดสรรการกระจายพลังงานความเย็นให้เป็นธรรมในทุกพื้นที่ก็คือ Balance Valve ในระบบ HVAC ในบทความนี้ เราจะมาเจาะลึกคำตอบกันว่าทำไมระบบปรับอากาศจึงขาดวาล์วชนิดนี้ไม่ได้ ต้องติดตั้งที่พิกัดใด และมีเกณฑ์การพิจารณาเลือกสเปคอย่างไรบ้าง

3 เหตุผลสำคัญ: ทำไมต้องใช้ Balance Valve ในระบบ HVAC?

ตามหลักชลศาสตร์ (Hydraulics) ของเหลวจะเลือกไหลไปในเส้นทางที่มีแรงต้านทานต่ำที่สุดเสมอ (Path of Least Resistance) หากไม่มีอุปกรณ์ควบคุม ปริมาณน้ำเย็นส่วนใหญ่จะไหลเทเข้าสู่เครื่องส่งลมเย็น (AHU) หรือเครื่องเป่าลมเย็น (FCU) ที่อยู่ใกล้ห้องปั๊มน้ำ และเหลือน้ำเย็นเพียงน้อยนิดวิ่งไปถึงเครื่องปรับอากาศในชั้นบนสุดหรือห้องที่อยู่ปลายไลน์ท่อ การติดตั้งวาล์วปรับสมดุลจึงมอบประโยชน์สำคัญ 3 ประการดังนี้:

1. การันตีความสุขสบายของผู้ใช้อาคาร (Thermal Comfort)

เมื่อมีอุปกรณ์บาลานซ์คอยควบคุม อัตราการไหลของน้ำเย็น (GPM หรือ $m^3/h$) ที่วิ่งเข้าสู่คอยล์เย็นของทุกๆ เครื่องปรับอากาศจะตรงตามสเปกที่วิศวกรคำนวณไว้ในแบบพิมพ์เขียว ทำให้ทุกห้องในอาคารมีอุณหภูมิที่เย็นสบายคงที่เท่ากัน ไม่เกิดปัญหาห้องร้อนหรือหนาวเกินไป

2. ประหยัดพลังงานและลดค่าไฟฟ้าของอาคาร (Energy Efficiency)

หากระบบท่อขาดความสมดุล ช่างควบคุมมักจะแก้ปัญหาแบบผิดวิธีด้วยการไปเร่งรอบปั๊มน้ำ (Over-pumping) เพื่อดันน้ำให้ไปถึงห้องปลายสาย ซึ่งเป็นการสิ้นเปลืองพลังงานไฟฟ้าของมอเตอร์ปั๊มน้ำโดยใช่เหตุ การปรับสมดุลด้วยวาล์วบาลานซ์จะช่วยให้ปั๊มน้ำทำงานในจุดที่มีประสิทธิภาพสูงสุด (Best Efficiency Point) ช่วยลดค่าไฟของอาคารได้อย่างมหาศาล

3. ป้องกันความเสียหายจากแรงดันและเสียงดังในท่อ (Acoustic & Pipe Protection)

ในโซนท่อที่อยู่ใกล้ปั๊มน้ำ หากไม่มีวาล์วคอยอั้นกระแสน้ำเอาไว้ ความเร็วของไหล (Velocity) จะพุ่งสูงเกินเกณฑ์มาตรฐาน ก่อให้เกิดเสียงน้ำวิ่งหวีดหวิวรบกวนผู้พักอาศัยภายในอาคาร และความเร็วที่สูงเกินไปนี้ยังเหนี่ยวนำให้เกิดการกัดเซาะเนื้อโลหะภายในข้อต่อท่อให้บางลงจนเสี่ยงต่อการรั่วซึม ซึ่งพฤติกรรมการป้องกันระบบท่อนี้นับเป็นหัวใจหลักข้อเดียวกับการปฏิบัติตามมาตรฐาน วิธีติดตั้ง Gate Valve อย่างถูกต้อง เพื่อเซฟตี้โครงสร้างท่อทั้งหมด

จุดติดตั้งที่ถูกต้องของ Balance Valve ในระบบ HVAC อยู่ตรงไหน?

เพื่อให้ตัววาล์วสามารถสแกนและควบคุมพฤติกรรมการไหลได้อย่างแม่นยำ ตำแหน่งการจัดวางบนเส้นท่อประธานและท่อแขนง (Branch Line) มีจุดยึดหลักที่สำคัญทางวิศวกรรมดังนี้:

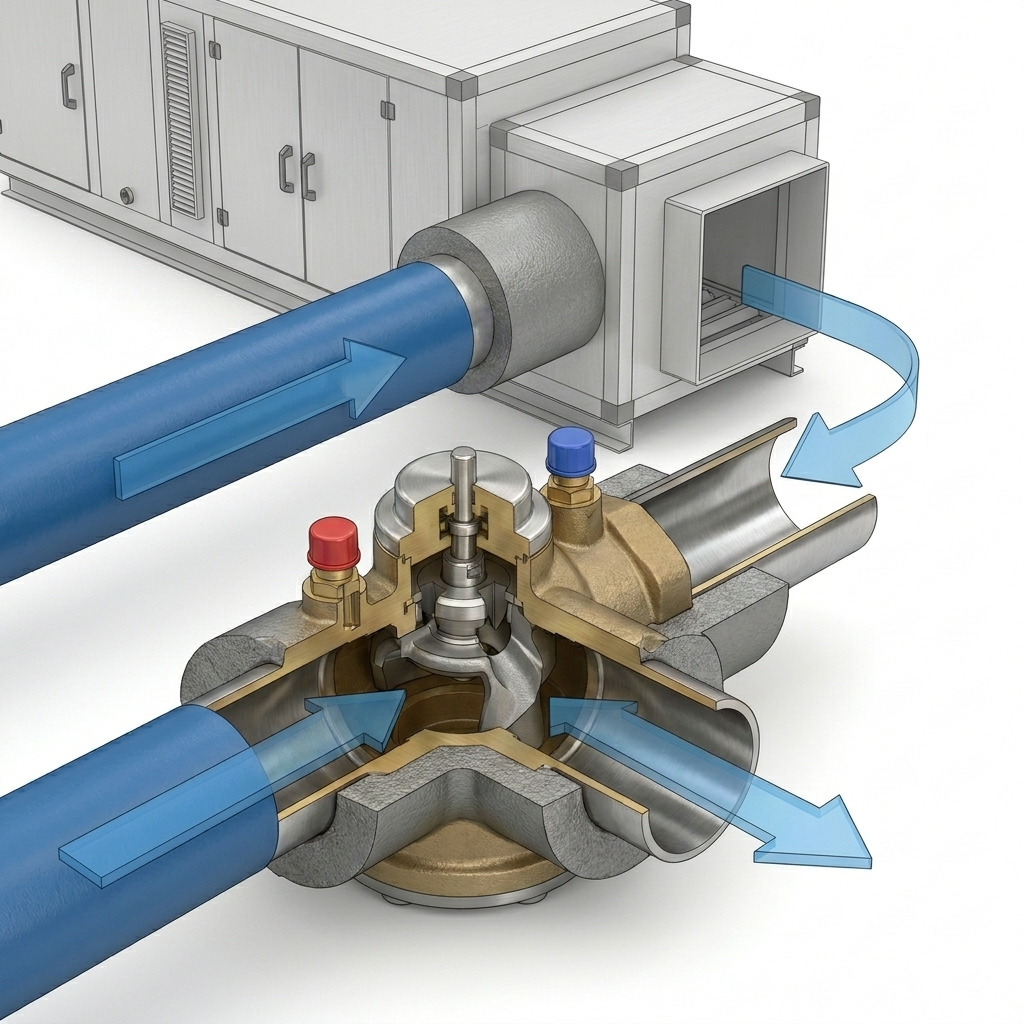

• ติดตั้งที่เส้นท่อน้ำเย็นขากลับ (Chilled Water Return Line): กฎเหล็กทางวิศวกรรมคือ ควรติดตั้งวาล์วบาลานซ์ไว้ที่ท่อน้ำขากลับ หลังจากที่น้ำเย็นวิ่งผ่านคอยล์ของเครื่อง AHU หรือ FCU เรียบร้อยแล้ว เนื่องจากน้ำที่วิ่งออกจากคอยล์จะมีความนิ่งและความดันที่เสถียรกว่าท่อน้ำเข้า (Supply) ทำให้จุกวัดความดัน (PT Ports) บนตัววาล์วสามารถอ่านค่า Differential Pressure ได้แม่นยำที่สุด

• ติดตั้งที่ส่วนท้ายของท่อแขนงหลัก (Main Branch): เพื่อควบคุมสมดุลระหว่างชั้นของอาคารสูง

• ติดตั้งที่ทางออกของเครื่อง Chiller และ Cooling Tower: ในกรณีที่โรงงานหรืออาคารนั้นใช้เครื่องทำความเย็นหลายเครื่องรันพร้อมกัน (Multi-Chillers) จำเป็นต้องติดตั้งวาล์วบาลานซ์ที่ท่อขากลับของแต่ละเครื่อง เพื่อป้องกันไม่ให้เครื่องใดเครื่องหนึ่งแย่งน้ำเย็นไปมากกว่าเครื่องอื่น

คู่มือการเลือกสเปคให้ตอบโจทย์ระบบปรับอากาศอาคาร

การเลือกสเปคของ Balance Valve ในระบบ HVAC ให้เหมาะสมกับงบประมาณและรูปแบบโครงการ สามารถพิจารณาแยกตามเทคโนโลยีได้ 2 สเปคหลัก:

1. สเปค Static Balancing Valve (แบบแมนนวล)

เป็นวาล์วทองเหลืองหรือเหล็กหล่อที่วิศวกรต้องใช้เครื่องมือมาเสียบวัดค่าแรงดันแล้วใช้มือหมุนล็อกตำแหน่งไว้ตอนตรวจรับงานครั้งแรก

• การเลือกใช้งาน: เหมาะสำหรับระบบท่อปรับอากาศที่เป็นแบบอัตราการไหลคงที่ (Constant Flow System) เช่น ระบบที่ใช้สามทางวาล์วควบคุมตามแนวทาง 3-Way Ball Valve ในระบบ HVAC

2. สเปค Pressure Independent Control Valve (PICV)

เป็นนวัตกรรมขั้นสูงสุดที่รวมเอา วาล์วปรับสมดุลอัตโนมัติ (Dynamic Balance) และ วาล์วควบคุมสัดส่วนการไหล (Control Valve) ไว้ในเรือนเดียวกัน สามารถติดตั้งร่วมกับหัวขับไฟฟ้า (Actuator) เพื่อปรับการจ่ายน้ำเย็นแปรผันตามอุณหภูมิห้องจริงได้โดยอัตโนมัติ

• การเลือกใช้งาน: เหมาะที่สุดสำหรับระบบปรับอากาศยุคใหม่ที่เป็นแบบอัตราการไหลแปรผัน (Variable Flow System) ที่ใช้ปั๊มน้ำระบบอินเวอร์เตอร์ (VSD Pumps) ช่วยให้ควบคุมความเย็นได้แม่นยำและประหยัดพลังงานสูงสุด แม้ว่าในไลน์ท่อจะมีการเปิด-ปิดแอร์ของแต่ละห้องสลับไปมาตลอดเวลา ซึ่งหากต้องการกั้นแยกส่วนระบบเพื่อถอดล้าง PICV ตัวนี้ในอนาคต ช่างหน้างานมักจะนิยมติดตั้งคู่ขนานไปกับ Gate Valve ในระบบน้ำประปาและอาคาร เพื่อความสะดวกในการซ่อมบำรุง

ตารางสรุปเกณฑ์การเลือกใช้วาล์วบาลานซ์ในระบบแอร์

ขนาดท่อและพิกัดงาน	ชนิดวัสดุตัวเรือน	ชนิดของวาล์วบาลานซ์ที่เหมาะสม	รูปแบบการเชื่อมต่อท่อ
ท่อแขนงเข้าเครื่อง FCU (ขนาด 1/2″ – 2″)	ทองเหลือง / บรอนซ์	Static (Manual) หรือ PICV ขนาดเล็ก	เกลียว (Threaded)
ท่อเมนจ่ายน้ำเข้า AHU (ขนาด 2.1/2″ ขึ้นไป)	เหล็กหล่อเหนียว (Ductile Iron)	Dynamic Valve หรือ PICV แบบ Flange	หน้าแปลน (Flanged End)
ท่อเมนหลักคุมระหว่างชั้นอาคารสูง	เหล็กหล่อเหนียว	Static Balancing Valve (เหล็กหล่อ)	หน้าแปลน (Flanged End)

สรุป

การเลือกใช้และการออกแบบจุดติดตั้ง Balance Valve ในระบบ HVAC อย่างถูกตำแหน่ง ถือเป็นกลยุทธ์สำคัญในการทำศัลยกรรมระบบท่อส่งน้ำเย็นให้อาคารพาณิชย์และโรงงานอุตสาหกรรม การลงทุนระบุสเปควาล์วปรับสมดุลที่มีคุณภาพ (เช่น แบบ PICV) แม้จะมีต้นทุนในตอนแรก แต่เมื่อเปรียบเทียบกับความคุ้มค่าจากค่าไฟฟ้าของปั๊มน้ำที่ลดลง และความพึงพอใจของผู้ใช้อาคารที่ได้สัมผัสความเย็นสบายอย่างเท่าเทียมกันแล้ว ถือเป็นการลงทุนที่คืนทุนไวและยั่งยืนที่สุดในระบบวิศวกรรมอาคาร
