Balance Valve ในระบบน้ำร้อน — วัสดุที่เหมาะสม อุณหภูมิที่รับได้ และตำแหน่งติดตั้ง
ในระบบวิศวกรรมอาคารและโรงงานอุตสาหกรรม การลำเลียงของไหลอุณหภูมิสูง เช่น ระบบน้ำร้อนส่วนกลางสำหรับห้องพักโรงแรม (Hot Water Circulation) ระบบผลิตน้ำร้อนในโรงพยาบาล หรือระบบแลกเปลี่ยนความร้อนด้วยไอน้ำ (Steam Boiler) สิ่งที่เป็นความท้าทายสูงสุดของวิศวกรคือการควบคุมปริมาณความร้อนให้ส่งไปถึงปลายสายอย่างเท่าเทียมกัน
หนึ่งในปัญหาคลาสสิกที่มักจะเกิดในระบบท่อที่ขาดการคำนวณคือ อาการ “ต้นสายน้ำร้อนจัด แต่ปลายสายน้ำกลับอุ่นหรือเย็น” เนื่องจากมวลน้ำร้อนเลือกที่จะไหลเทเข้าสู่ท่อสาขาที่อยู่ใกล้ปั๊มน้ำหมุนเวียนก่อนเสมอตามแรงต้านที่ต่ำที่สุด การติดตั้งอุปกรณ์ควบคุมอย่าง Balance Valve ในระบบน้ำร้อน จึงเป็นกุญแจสำคัญในการจัดสรรความร้อนให้คงที่ ทว่าเนื่องจากสภาวะการทำงานต้องเจอกับความร้อนและแรงดันที่สูงกว่าปกติ การเลือกวัสดุ พิกัดอุณหภูมิ และพิกัดตำแหน่งติดตั้งจึงต้องใช้ความพิถีพิถันเป็นพิเศษ บทความนี้เราจะมาเจาะลึกสเปคเหล่านี้กัน
ความจำเป็นและหน้าที่ของ Balance Valve ในระบบน้ำร้อน คืออะไร?
หน้าที่หลักของวาล์วปรับสมดุลน้ำร้อนคือ การสร้างความต้านทานจำลองภายในท่อแขนง เพื่อเกลี่ยและกระจายแรงดันน้ำให้เท่ากันทั่วทั้งอาคาร ช่วยให้ปั๊มหมุนเวียนน้ำร้อน (Circulation Pump) ไม่ต้องทำงานหนักเกินรอบ ช่วยประหยัดพลังงานไฟฟ้า และที่สำคัญที่สุดคือป้องกันปัญหา “Thermal Layering” หรือการสูญเสียความร้อนระหว่างทาง
หากระบบท่อไม่มีการปรับสมดุล ของเหลวที่อุณหภูมิสูงจะแผ่รังสีความร้อนและเย็นตัวลงอย่างรวดเร็วในจุดปลายท่อเนื่องจากอัตราการไหล (Flow Rate) ช้าเกินไป การใช้วาล์วบาลานซ์จะช่วยรักษาระดับความเร็วของการไหลให้เสถียรคงที่ ซึ่งกลไกการปรับแต่งหรี่น้ำที่ละเอียดอ่อนเช่นนี้ จะมีความคล้ายคลึงกับพฤติกรรมโครงสร้างของโกลบวาล์วตามที่เปรียบเทียบไว้ในบทความ Gate Valve vs Globe Valve

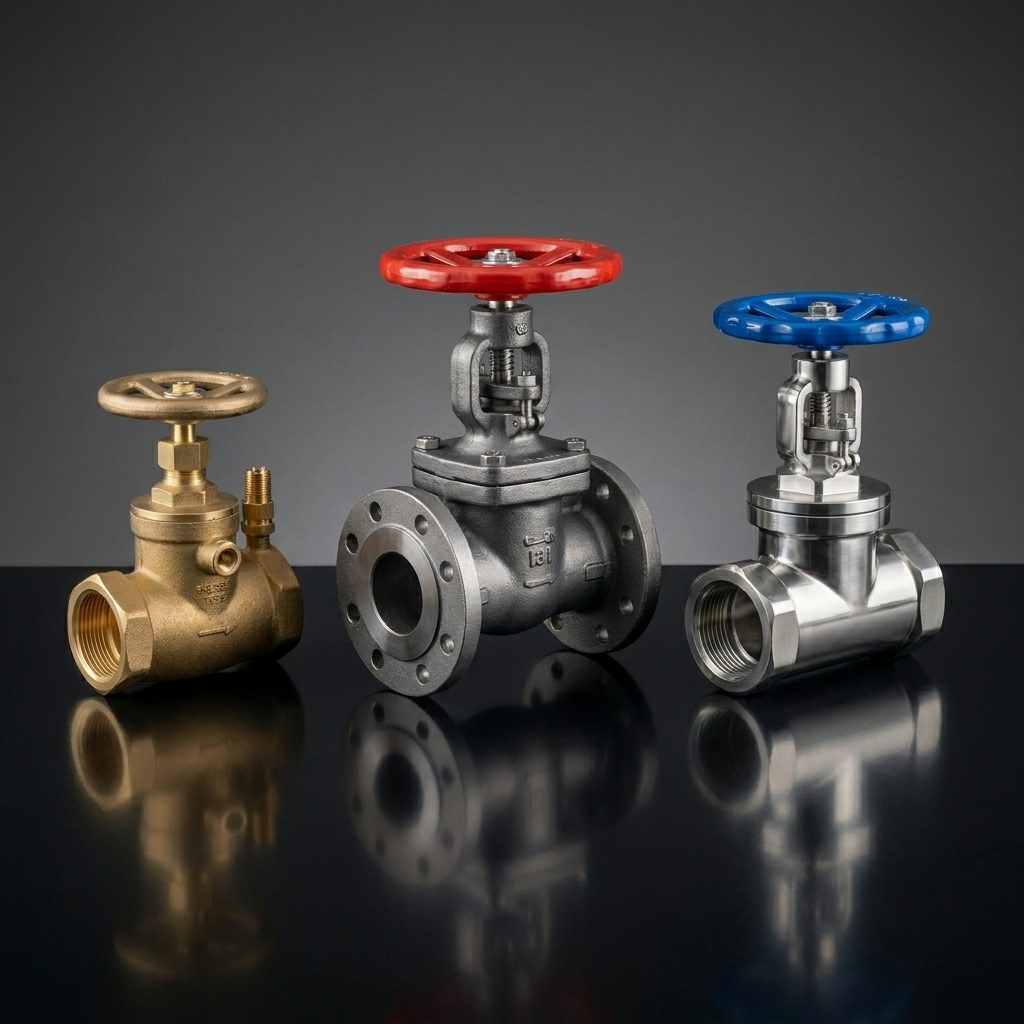

3 วัสดุที่เหมาะสม สำหรับงานระบบน้ำร้อน
เนื่องจากอุณหภูมิที่สูงจะเร่งปฏิกิริยาการกัดเซาะและทำให้เกิดคราบตะกรันจับตัวได้ง่ายกว่าระบบน้ำเย็น การเลือกเนื้อวัสดุของตัวเรือนวาล์ว (Body) และชิ้นส่วนซีลภายใน (Seat & O-ring) จึงเป็นเรื่องที่วิศวกรต้องพิจารณาอย่างเข้มงวด โดยแบ่งออกเป็น 3 วัสดุหลักดังนี้:
1. ทองเหลืองชนิดพิเศษ / บรอนซ์ (Brass / Bronze)
- ขีดความสามารถ: เหมาะสำหรับท่อขนาดเล็ก (สเปคเกลียว 1/2″ ถึง 2″) ที่พบในระบบน้ำร้อนสุขาภิบาลในอาคารและโรงแรม
- จุดเด่น: ทนทานต่อการกัดกร่อนจากสนิมน้ำได้ดีมาก ไม่เกิดสนิมแดงปนเปื้อนไปกับน้ำที่ผู้คนใช้อุปโภคบริโภค ปลอดภัยตามมาตรฐานสุขอนามัย
2. เหล็กหล่อเหนียวเคลือบอีพ็อกซี่ทนความร้อน (Ductile Iron)
- ขีดความสามารถ: เหมาะสำหรับท่อเมนหลักขนาดใหญ่ (สเปคหน้าแปลนตั้งแต่ 2-1/2″ ขึ้นไป) ในระบบ HVAC หรือไลน์ผลิตโรงงาน
- จุดเด่น: โครงสร้างแข็งแกร่ง รองรับแรงดันได้สูงมาก (เช่น พิกัด PN16 หรือ PN25) แต่ตัวเรือนและลิ้นวาล์วภายในต้องผ่านการเคลือบสารป้องกันสนิมชนิดพิเศษที่ทนความร้อนได้สูง
3. สแตนเลสเกรดอุตสาหกรรม (Stainless Steel SUS316)
- ขีดความสามารถ: เหมาะสำหรับระบบน้ำร้อนเคมี ระบบท่อส่งไอน้ำ หรือไลน์การผลิตอาหารและเครื่องดื่มที่ต้องการความสะอาดสูงสุด
- จุดเด่น: ทนทานต่อการกัดกร่อนจากสารเคมีและความร้อนได้สูงสุด เนื้อผิวเรียบเนียนทำให้ตะกรันหินปูนเกาะยึดได้ยากกว่าวัสดุอื่น
อุณหภูมิที่รับได้: พิกัดที่วิศวกรต้องตรวจสอบก่อนจัดซื้อ
ตัวเรือนวาล์วส่วนใหญ่สามารถทนความร้อนได้ดี แต่จุดตายที่มักจะทำให้เกิดการรั่วซึมคือ “ซีลยางและโอริงภายใน (O-rings & Seals)” ในการเลือกซื้อ Balance Valve ในระบบน้ำร้อน จะต้องตรวจสอบข้อกำหนดอุณหภูมิแยกตามเกรดวัสดุซีลดังนี้:
- ซีลยาง EPDM (Ethylene Propylene Diene Monomer): รองรับอุณหภูมิสูงสุดได้ประมาณ -10°C ถึง 120°C เหมาะสำหรับระบบน้ำร้อนในอาคารทั่วไป โรงแรม และระบบทำความร้อนขั้นพื้นฐาน
- ซีลยาง PTFE (Teflon): รองรับอุณหภูมิสูงสุดได้ประมาณ -20°C ถึง 180°C (หรือบางรุ่นได้ถึง 200°C) เหมาะสำหรับระบบน้ำร้อนแรงดันสูง ระบบน้ำมันร้อน หรือไลน์ท่อที่มีส่วนผสมของไอน้ำอิ่มตัว
- ซีลยาง Viton (FKM): รองรับอุณหภูมิช่วง -20°C ถึง 200°C มีจุดเด่นเพิ่มเติมในเรื่องการทนทานต่อสารเคมีและน้ำมันร้อนได้ดีเยี่ยม
ตำแหน่งติดตั้งที่ถูกต้องตามหลักวิศวกรรมชลศาสตร์
เพื่อให้จุกทดสอบแรงดัน (PT Ports) บนตัววาล์วสแกนอ่านค่า Differential Pressure ได้อย่างแม่นยำ และป้องกันความเครียดภายในเส้นท่อ การวางตำแหน่งติดตั้งควรปฏิบัติตามหลักเกณฑ์ดังนี้:
- ติดตั้งบนท่อน้ำร้อนขากลับ (Hot Water Return Line): แนะนำให้ติดตั้งวาล์วบาลานซ์ไว้ที่ปลายสายของท่อน้ำร้อนขากลับก่อนที่จะวิ่งเข้าสู่ถังต้มน้ำร้อน (Calorifier) หรือเครื่องแลกเปลี่ยนความร้อน เนื่องจากมวลน้ำบริเวณนี้จะมีความหนาแน่นที่เสถียรและไม่มีฟองอากาศสะสม ทำให้วัดค่าและปรับตั้งสัดส่วนการไหลได้แม่นยำกว่าการติดที่ท่อจ่ายน้ำเข้า (Supply Line)
- รักษาระยะท่อตรง (Straight Pipe Requirement): เพื่อไม่ให้เกิดการปั่นป่วนของของไหล (Turbulent Flow) หน้าวาล์วต้องเผื่อท่อตรงไม่น้อยกว่า 5 เท่าของขนาดเส้นผ่านศูนย์กลางท่อ ($5D$) และด้านหลังวาล์วอย่างน้อย 2 เท่า ($2D$) ห้ามติดชิดข้อต่อหรือตัวปั๊มเด็ดขาด
- ห้ามติดตั้งแบบคว่ำหัวพวงมาลัยลงดิน: ควรวางด้ามจับตั้งตรงชี้ขึ้นฟ้า 90 องศา หรือเอียงไม่เกิน 45 องศา เพื่อป้องกันไม่ให้ตะกรันหินปูนที่ลอยมากับน้ำร้อนตกลงไปอุดตันในชุดฝาครอบและก้านวาล์ว ซึ่งข้อควรระวังในการจัดวางโครงสร้างลักษณะนี้เป็นไปตามคู่มือมาตรฐานเดียวกันกับการปฏิบัติตาม วิธีติดตั้ง Gate Valve อย่างถูกต้อง เพื่อลดอัตราการชำรุดชั่วคราวของตัวอุปกรณ์
ตารางสรุปเกณฑ์การระบุสเปควาล์วปรับสมดุลน้ำร้อน
| ลักษณะหน้างานในระบบ | วัสดุตัวเรือนที่ควรเลือก | วัสดุซีลภายในที่ต้องใช้ | ช่วงอุณหภูมิการทำงาน |
| ไลน์น้ำร้อนสุขาภิบาล (คอนโด, โรงแรม) | ทองเหลือง / บรอนซ์ | ซีล EPDM เกรดหนา | 60°C – 90°C |
| ไลน์ท่อน้ำร้อนหลักในโรงงาน | เหล็กหล่อเหนียว (Ductile) | ซีล EPDM หรือ PTFE | 80°C – 120°C |
| ไลน์ท่อสตีมแรงดันต่ำ / สารเคมีร้อน | สแตนเลส (SUS316) | ซีล PTFE (เทฟลอน) | 120°C – 180°C |
สรุป
การเลือกใช้และการคำนวณสเปก Balance Valve ในระบบน้ำร้อน อย่างถูกประเภทวัสดุและเลือกพิกัดซีลยางให้สัมพัทธ์กับอุณหภูมิหน้างานจริง คือกุญแจสำคัญที่จะช่วยตัดปัญหาคลาสสิกเรื่องปลายสายน้ำไม่ร้อน คอนโทรลอุณหภูมิแกว่ง และปัญหาท่อรั่วซึมได้อย่างเด็ดขาด การลงทุนระบุวัสดุเกรดอุตสาหกรรม (เช่น ทองเหลืองกันสนิม หรือสแตนเลส SUS316) ร่วมกับการวางตำแหน่งติดตั้งที่ระยะท่อตรงตามมาตรฐาน จะช่วยสร้างความปลอดภัยสูงสุด คุ้มค่าพลังงาน และยืดอายุการใช้งานระบบท่อความร้อนของอาคารคุณได้อย่างยั่งยืน
